- Page 1 Vidéo de montage Vidéo d’utilisation Vidéo de réglage www.vdocyclecomputing.com/service...
-
Page 2: Contenu De L'emballage
M3 WR Préface Merci ! En choisissant un compteur VDO, vous avez choisi d'accorder votre confiance à un appareil d'une très grande qualité technique. Nous vous recommandons de lire attentivement la présente notice d'utilisation de manière à utiliser au mieux les fonc- tions de votre compteur. -
Page 3: Table Des Matières
M3 WR Sommaire ..........................Ecran Navigateur ...................... Touches Mise à zéro du navigateur ........................Fonctions Compteur partiel ............Consultation des valeurs totales Mise à zéro du compteur partiel ........Manipulation pendant le trajet Mise à zéro des données du tour après le trajet ............ -
Page 4: Ecran

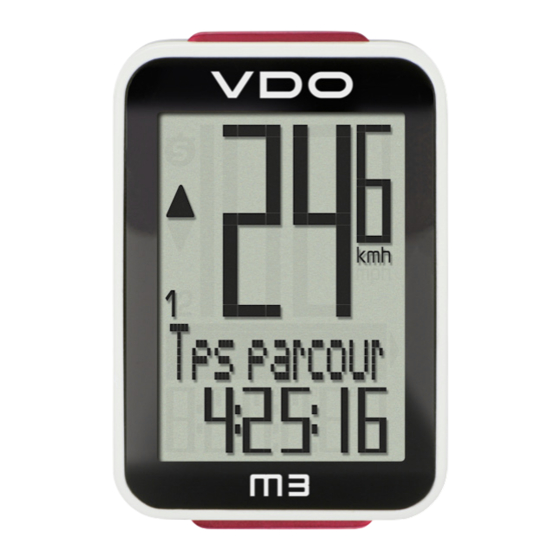

M3 WR Ecran Le VDO M3 est doté d'un grand écran parfaitement lisible. Cet écran peut être subdivisé en trois parties. Zone 1 : La vitesse actuelle reste en permanence affichée dans la Zone 1 partie supérieure de l'écran. Zone 2 : La fonction d'affichage sélectionnée apparaît en texte clair... - Page 5 ” Le VDO M3 peut être utilisé avec 2 vélos. Les symboles 1 et 2 vous indiquent si votre VDO M3 utilise les réglages du vélo 1 ou ceux du vélo 2. La sélection du vélo 1 ou du vélo 2 est décrite à la page 33.
-
Page 6: Touches
M3 WR Touches Le VDO M3 est doté de 2 touches : En mode “Fonctions” : – Retour en arrière dans les fonctions – Ouverture du mode “Réglages” (maintenir la touche enfoncée) – Consultation des valeurs totales pour la distance et le temps (maintenir la touche enfoncée) -
Page 7: Fonctions
M3 WR Fonctions Le VDO M3 est doté des fonctions suivantes : Vitesse actuelle La vitesse actuelle reste en permanence affichée à l'écran. Avec une roue d'une circonférence de 2155 mm, la vitesse maximale possible est de 199 kmh ou 124mph. - Page 8 M3 WR Fonctions Temps partiel Le VDO M3 est doté d'un compteur partiel. Le compteur partiel est comparable à un chronomètre. Lorsque le compteur partiel est démarré, celui-ci enregistre les temps partiels, comme un chronomètre. Le compteur partiel enregistre également les distances partielles.
-
Page 9: Navigateur
-99,99 à +999,99 km ou miles. L'utilisation du navigateur est décrit à la page 29. Température Le VDO M3 est doté d'un affichage de température. La température s'affiche par paliers de 0,1 degré. Heure L'heure actuelle s'affiche ici en mode “24 H” ou “12 H”. -
Page 10: Consultation Des Valeurs Totales
M3 WR Consultation des valeurs totales Les valeurs totales pour la distance parcourue et le temps peuvent être consultées indépendamment des données du tour ACTUEL. Maintenez la touche SET enfoncée jusqu'à ce que le menu s'ouvre. La touche SET vous permet d'ouvrir l'affichage des Totals (valeurs totales). - Page 11 M3 WR Consultation des valeurs totales Si vous avez également utilisé le vélo 2, les valeurs pour le vélo 2 lorsque vous continuer à appuyer sur la touche BIKE. La touche BIKE permet d'accéder à la distance totale du vélo 2 La touche BIKE permet d'accéder au...
-
Page 12: Manipulation Pendant Le Trajet
Si vous faites une pause et le M3 se trouve toujours dans son support, le compteur passe en mode de veille après 5 minutes. La désignation du modèle VDO M3 et l'heure apparaissent alors à l'écran. Lorsque vous redémarrez après la pause, le VDO M3 redémarre grâce à... -
Page 13: Montage Du Support Du Guidon Et Du Capteur
Placer l’aimant pour rayon autour d’un rayon extérieur. Le cœur en forme de bâton de l’aimant est ici orienté de sorte que le logo VDO pointe vers le capteur. Aligner l’aimant sur la marque du capteur sur le capteur, avec un écart d’env. -
Page 14: Mise En Place Du Compteur Dans Son Support
M3 WR Mise en place du compteur dans le support Le système Twist-Click de VDO relie le compteur en toute sécurité au support pour guidon. LoCk Comment procéder ? ETAPE 1 : UnLoCk Placez le compteur dans son support, tourné à “10 heures”. -
Page 15: Langue
M3 WR Réglages – Langue Vous pouvez régler les langues suivantes pour l'affichage à l'écran du VDO M3 : – Allemand – Anglais – Français – Italien – Espagnol – Hollandais – Polonais Comment procéder ? Maintenez la touche SET enfoncée jusqu'à ce que le menu s'ouvre. - Page 16 Si vous souhaitez procéder à d'autres réglages, la touche BIKE vous permet d'accéder à d'autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M3 revient en mode “Fonctions”.
-
Page 17: Unités De Mesure
M3 WR Réglages – Unités de mesure Le réglage des unités de mesure vous permet de déterminer les formats de mesure pour : – la vitesse (kmh ou mph) – la température (°C ou °F) – l'heure (“24 H” ou “12 H” avec AM/PM) Comment procéder ? - Page 18 Si vous souhaitez procéder à d'autres réglages, la touche BIKE vous permet d'accéder à d'autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M3 revient en mode “Fonctions”.
-
Page 19: Réglages - Circonférence / Taille Des Roues
M3 WR Réglages – Circonférence / Taille des roues Le VDO M3 vous permet de régler la circonférence de kMH Circon- MPH Circon- roulement de vos roues en millimètres ou en sélectionnant férence de férence de les pneus adéquats dans un tableau. - Page 20 M3 WR Réglages – Circonférence / Taille des roues Comment régler la taille des roues ? Maintenez la touche SET enfoncée jusqu'à ce que le menu s'ouvre. Avec la touche BIKE, passez des Totals aux Réglages. Ouvrez le réglage avec la touche SET.
- Page 21 Si vous souhaitez procéder à d'autres réglages, la touche BIKE vous permet d'accéder à d'autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M3 revient en mode “Fonctions”.
- Page 22 Si vous souhaitez procéder à d'autres réglages, la touche BIKE vous permet d'accéder à d'autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M3 revient en mode “Fonctions”.
-
Page 23: Réglages - Heure
M3 WR Réglages – Heure Avec le VDO M3, vous pouvez régler l'heure au format “12 heures AM/PM” ou au format “24 heures”. Le format de l'heure est défini dans les réglages des unités de mesure (cf. page 17). Comment régler l'heure ? Maintenez la touche SET enfoncée jusqu'à... - Page 24 Si vous souhaitez procéder à d'autres réglages, vous pouvez y accéder avec la touche BIKE. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M3 revient en mode “Fonctions”.
-
Page 25: Réglages - Valeurs Totales / Distance Totale
M3 WR Réglages – Valeurs totales / Distance totale Vous pouvez régler la distance totale parcourue sur le VDO M3. Vous pouvez ainsi p.ex. saisir vos données au début de la nouvelle saison cycliste. La distance totale peut être réglée séparément pour le vélo 1 et le vélo 2. - Page 26 Si vous souhaitez procéder à d'autres réglages, vous pouvez y accéder avec la touche BIKE. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M3 revient en mode “Fonctions”.
-
Page 27: Réglages - Valeurs Totales / Temps Total
M3 WR Réglages – Valeurs totales / Temps total Un temps total peut être réglé sur le VDO M3. Vous pouvez, p.ex., régler votre temps total (total des temps de tous les tours) au début d'une nouvelle saison. Le réglage peut être effectué... - Page 28 Si vous souhaitez procéder à d'autres réglages, vous pouvez y accéder avec la touche BIKE. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M3 revient en mode “Fonctions”.
-
Page 29: Navigateur
M3 WR Réglage du navigateur Le navigateur est un second compteur des kilomètres quotidiens, totalement indépendant. Le navigateur peut – être remis à zéro aussi souvent que souhaité pendant un tour, – être réglé sur une distance, – compter ou décompter au départ d'une distance réglée. -
Page 30: Mise À Zéro Du Navigateur
Une fois tous les chiffres réglés, confirmez la saisie avec la touche SET. Le message Set OK apparaît à l'écran. Le VDO M3 revient en mode “Fonctions”. Mise à zéro du navigateur Le navigateur peut être mis à zéro aussi souvent que vous le souhaitez. -
Page 31: Compteur Partiel
M3 WR Compteur partiel Le VDO M3 est doté d'un compteur partiel pour les temps et distances ; celui-ci fonctionne à la façon d'un chronomètre. Lorsque le compteur partiel fonctionne, le temps et la distance parcourue pendant ce temps sont enregistrés. -
Page 32: Mise À Zéro Du Compteur Partiel
– Temps partiel Mise à zéro des données du tour après le trajet Après chaque tour quotidien, vous pouvez remettre les données de ce tour à zéro. Le VDO M3 est prêt pour le tour suivant. ATTENTION : Votre distance totale (total des kilomètres parcourus) et votre temps total ne sont pas remis à... -
Page 33: Choix Du Vélo - Vélo 1 Ou Vélo 2
M3 WR Choix du vélo – Vélo 1 ou Vélo 2 Le VDO M3 peut être utilisé avec 2 vélos. Les données sont enregistrées et mémorisées séparément pour chaque vélo. Réglez ici avec quel vélo vous roulez. Comment procéder ? Maintenez les touches BIKE et SET enfoncées... -
Page 34: Affichage De L'état Des Piles
M3 WR Affichage de l'état de la pile Le VDO M3 est doté d'un affichage de l'état de la pile. Un avertissement s'affiche à l'écran lorsque la pile passe sous un certain niveau de tension. Cet avertissement peut être effacé en appuyant sur une touche au choix. -
Page 35: Conditions De Garantie
M3 WR Conditions de garantie VDO Cycle Part offre une garantie de 2 ans à compter de En cas de réclamation fondée, vous recevrez un appareil la date d'achat pour votre compteur VDO. La garantie porte de rechange comparable. Le remplacement par un modèle sur les défaillances du matériel ou les erreurs de traitement... -
Page 36: Elimination Des Défaillances
M3 WR Elimination des défaillances Défaillance Cause possible Remède Demi-segments dans l’affichage Le logiciel du compteur ne fonctionne Retirer la pile et la remettre en place. (par ex. après un remplacement de la pas correctement après un changement pile) de la pile. -
Page 37: Caractéristiques Techniques
M3 WR Caractéristiques techniques Compteur : Plage de mesure -- Temps : env. 49 (H) x 38 (l) x 12 (P) mm jusqu'à 99:59:59 (HH:MM:SS) Plage de mesure -- Distance quotidienne : Poids du compteur : jusqu'à 9 999,99 km ou mi Plage de mesure -- Navigateur : env. -
Page 38: Elimination Correcte De Ce Produit (Déchets Électriques)
Déclaration de conformité UE Nous, CYCLE PARTS GmbH, Le Quartier Hornbach 13, D-67433 Neustadt/Weinstraße, Allemagne, déclarons que, s‘il est utilisé comme prévu, le compteur cycle VDO M3, répond aux exigences essentielles spécifiées dans les directives CE. Vous trouverez la déclaration de conformité à l‘adresse : www.vdocyclecomputing.com. - Page 39 Cycle Parts GmbH Le Quartier Hornbach 13 67433 Neustadt/Weinstrasse (Germany) +49 (0) 63 21- 95 82 7 - 0 www.vdocyclecomputing.com...
