10
4.
Installation
L'EUROPOWER n'occupera que 2 unités de hauteur dans votre
rack. Fixez-le à l'aide de quatre vis. N'hésitez pas à soulager
aussi l'arrière de l'ampli, tout particulièrement dans un rack
mobile. Assurez-vous que la circulation d'air dans le rack est
suffisante, tout spécialement s'il contient d'autres sources de
chaleur. Sur les EUROPOWER EP2000 et EP4000, l'air chaud
est expulsé par la face avant afin qu'il ne s'accumule pas
à l'intérieur du rack.
La vitesse de rotation du ventilateur se règle automati-
◊
quement et garantit une utilisation sans problème. Ne
condamnez jamais les ouvertures d'admission et
d'expulsion d'air. Le circuit de protection de l'ampli de
puissance protège également contre les températures
internes trop élevées.
4.1
Connexions
Entrées
Chaque canal possède une entrée sur XLR et jack symétriques
dont l'impédance est de 20 kΩ (symétrique) et de 10 kΩ
(asymétrique). Les signaux asymétriques sont plus sujets aux
bruits résiduels que les signaux symétriques.
Pour transporter des signaux symétriques, utilisez des
connecteurs XLR ou jack stéréo. Pour transporter des signaux
asymétriques, utilisez des XLR dont vous aurez reliée la broche
restée libre à la masse ou des jacks mono.
Si vous constatez la présence de souffle, ron-flement ou
◊
bruits résiduels dans le signal, nous vous recommandons
de décâbler la source de l'entrée de l'ampli afin de localiser
l'origine du problème. Si les bruits indésirables dispa-
raissent, vous avez alors la certitude qu'ils proviennent
des appareils en amont de l'ampli. Veillez à positionner le
potentiomètre Gain de chaque canal en butée gauche avant
de mettre l'ampli sous tension sans quoi l'allumage pourrait
endommager vos enceintes.
Sorties
L'EUROPOWER offre plusieurs connecteurs de sortie : deux
connecteurs professionnel et deux paires de bornes. Le connec-
teur Speakon a été conçu spécialement pour l'alimentation
d'enceintes de sonorisation. Il est verrouillable, empêche tout
choc électrique et assure une polarité correcte. L'embase du haut
délivre le signal d'un ou des deux canaux et est donc parfaite-
ment adapté au mode mono bridgé (1+/2+). L'embase du bas ne
délivre que le signal du canal 2.
EUROPOWER EP2000/EP4000 Mode d'emploi

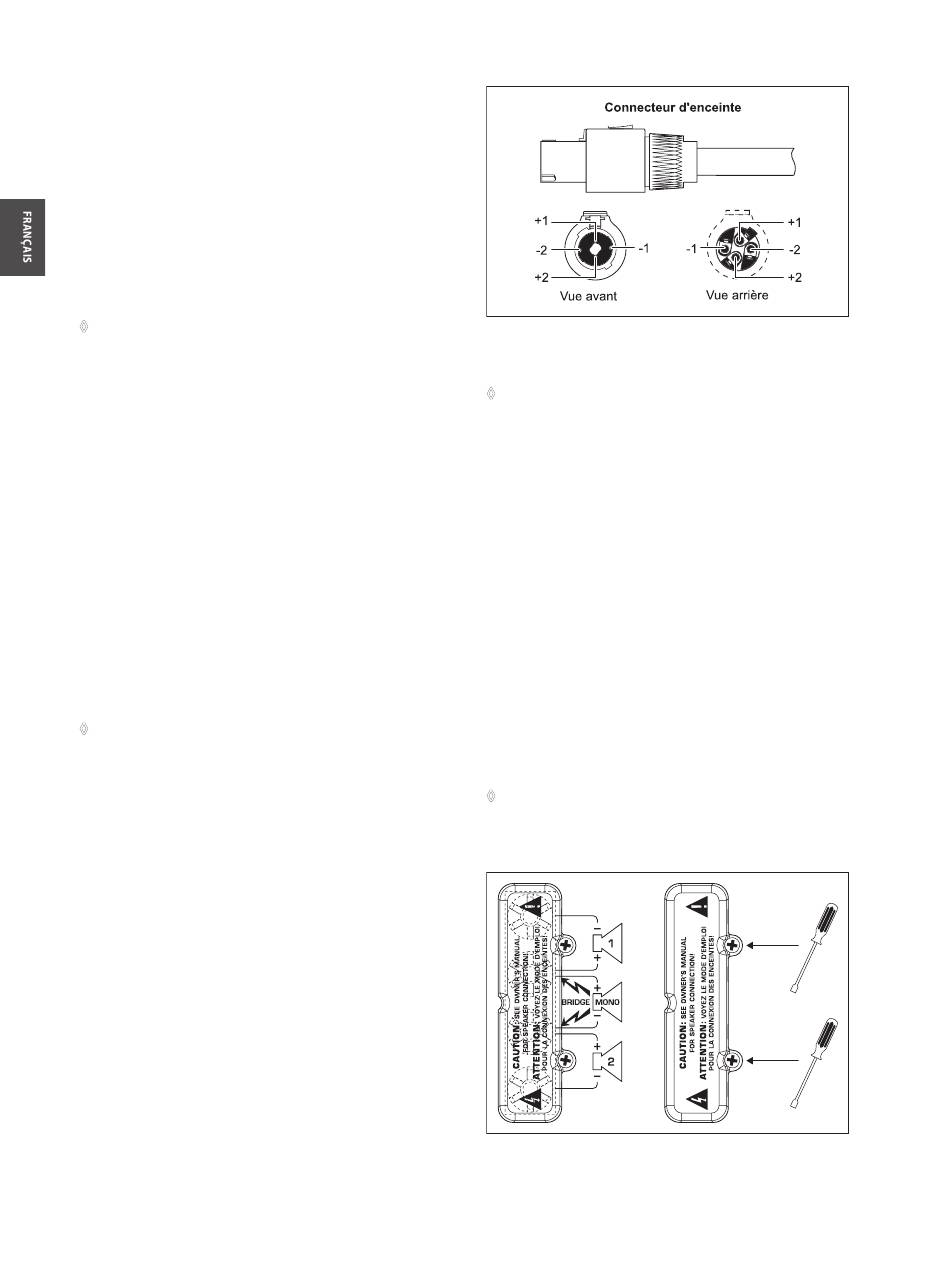

Fig. 4.1: Connecteur professionnel
Utilisez du câble haut-parleur de section aussi élevée que
◊
possible et de longueur aussi faible que possible pour éviter
toute perte de puissance. Ne laissez pas de câble de sortie
près d'un câble d'entrée.
4.1.1
Utilisation du bornier
Si vous souhaitez raccorder vos câbles d'enceinte à l'ampli grâce
à son bornier, veuillez procéder comme suit :
1)
Eteignez l'ampli et désolidarisez-le de la tension secteur
(débranchez sa prise secteur).
2)
Retirez la plaque aveugle en plastique couvrant le bornier
en retirant les deux vis situées sur sa partie droite et en la
soulevant vers le haut.
3)
Raccordez une extrémité de vos câbles d'enceinte aux bornes
correspondantes du bornier.
4)
Repositionnez la plaque aveugle en plastique à la perpendi-
culaire du bornier et fixez-la à l'aide des deux vis que vous
aviez retirées à la seconde étape.
Ne faites jamais fonctionner l'ampli sans avoir auparavant
◊
revissé la plaque aveugle !
Si vous utilisez le bornier, vérifiez bien que la partie dénudée
Fig. 4.2: Plaque aveugle couvrant le bornier
