a
batterie
b
cache de fond
6
Suivez les procédures décrites dans la section
Monture du châssis
Retrait du cadre du châssis
1
Suivez les procédures décrites dans la section
2
Retirez les éléments suivants :
a
cache de fond
b
batterie
c
carte WLAN
d
carte SSD
3

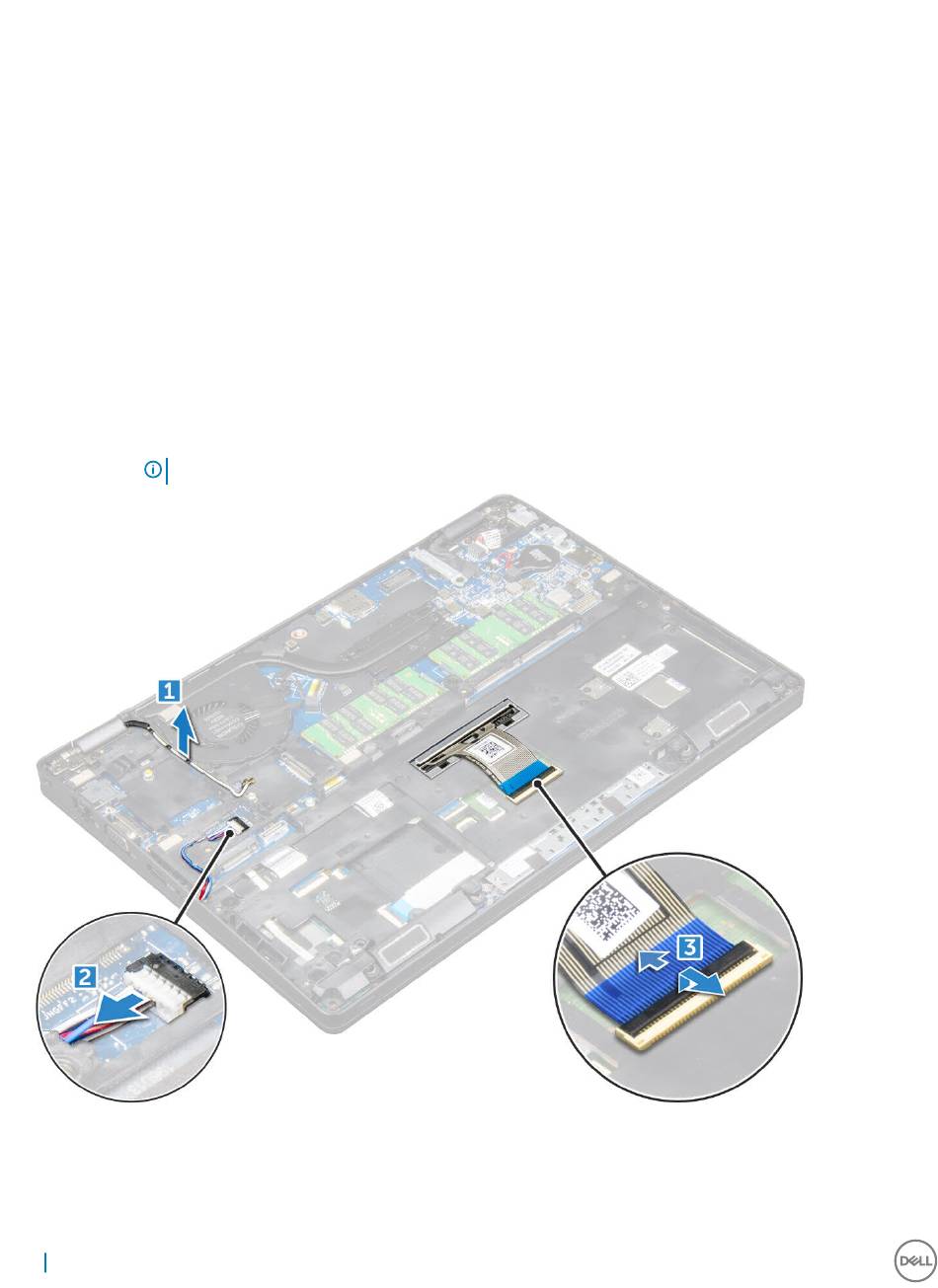

Pour libérer le cadre du châssis :
a
Libérez les câbles WLAN de leurs guides d'acheminement [1].
b Déconnectez le câble des haut-parleurs de son connecteur situé sur la carte système [2].
c
Soulevez le loquet et débranchez le câble du clavier du connecteur [3].
REMARQUE :
4
Pour retirer le cadre du châssis :
a
Retirez les vis M2*2, M2*3 et M2*5 qui fixent le cadre du châssis à l'ordinateur [1].
b Soulevez le cadre du châssis pour le sortir de l'ordinateur [2].
28
Retrait et installation de composants
Après une intervention à l'intérieur de
Avant une intervention à l'intérieur de
Vous devrez éventuellement déconnecter plusieurs câbles.
l'ordinateur.
l'ordinateur.
