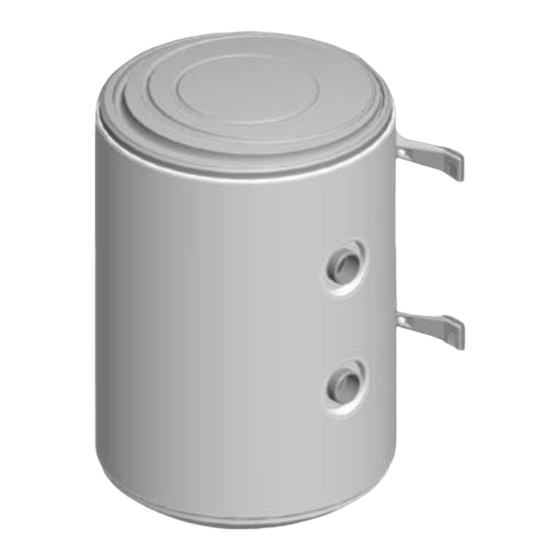

- Page 1 NOTICE D'INSTALLATION, D'UTILISATION ET D'ENTRETIEN ECS Collectivités Réchauffeurs de Boucle et Surchauffeur RB/S 3 - 6 - 15 - 30 kW Résistance blindée 75 litres U0665923-A...
- Page 2 2/16 U0665923-A...
-
Page 3: Table Des Matières
AVERTISSEMENT ACV se réserve le droit de modifier les caractéristiques du matériel décrites dans ce manuel à tout moment et sans préavis. Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de... -
Page 4: Caractéristiques Techniques
1. CARACTÉRISTIQUES TECHNIQUES 736.5 1. Entrée eau froide : 2’’ Mâle 2. Sortie eau chaude : 2’’ Mâle 3. Vidange (colerette blanche) : 3/4" Mâle 4. Colerette rouge : 3/4" Mâle Cuve Puissance Tension Température Temps Débit à 45°C Poids 75 litres en kW électrique... -
Page 5: Descriptif Des Réchauffeurs De Boucle / Surchauffeurs
2. DESCRIPTIF DES RÉCHAUFFEURS DE BOUCLE / SURCHAUFFEURS Selon sa puissance le RB/S assure une chauffe instantanée d’eau chaude sanitaire avec une mini accumulation de 75 litres. Son fonctionnement peut se faire : - comme Réchauffeur de boucle : soit pour maintenir la température de l’eau circulant dans les tuyauterie de distribution pour empêcher le développement de la légionella, soit pour éviter la distribution d’eau froide en début de puisage. -
Page 6: Raccordement Électrique
1 – Entrée eau à réchauffer ou à surchauffer : 2" mâle 2 – Sortie eau chaude : 2" mâle 3 – Soupape de sûreté 4 – Alimentation électrique Réchauffeur / Surchauffeur en position horizontale 4. RACCORDEMENT ÉLECTRIQUE 4.1. -
Page 7: Raccordement Électrique
4.2. Raccordement électrique Pour le raccordement PUISSANCE < 5 kW PUISSANCE > 5 kW des résistances Voir schémas de la notice Pour le raccordement Résistances des résistances Voir ATTENTION Chau antes schémas de la notice Thermostat Pour les appareils dont la Contact puissance est supérieure à... -
Page 8: Raccordement Hydraulique
5. RACCORDEMENT HYDRAULIQUE Avant de procéder au raccordement hydraulique, il est indispensable de bien nettoyer les tuyauteries d’alimentation pour ne pas introduire dans la cuve des particules métalliques ou autres. Le DTU Plomberie 60.1 additif 4 (NFP 40-201 ou RGIE) doit être respecté. Dans le cas d’utilisation de tuyauteries en cuivre, le raccordement sur la sortie eau chaude devra impérativement être réalisé... -
Page 9: Installation Des Soupapes De Sûreté
Tableau de préconisation des soupapes de sûreté pour l’ensemble de la gamme : Puissance Soupape de sûreté tarée à 7 (kW) bars DN 1" 1/2 Important : • Si la pression du réseau de distribution dépasse 5 bars, il est nécessaire de monter un réducteur de pression en amont des groupes de sécurité... -
Page 10: Montage Des Rb/S
5.4. Montage des RB/S Schéma hydraulique Réchauffeur de boucle Eau chaude Groupe de sécurité Soupape de Réchau eur de boucle sécurité Chau e-eau Clapet anti-retour Retour de boucle Eau froide Purgeur Schéma hydraulique Surchauffeur Eau chaude surchau ée Chau e-eau Surchau eur Eau froide 10/16... -
Page 11: Mise En Service
6. MISE EN SERVICE ATTENTION : Ne jamais mettre sous tension le surchauffeur/réchauffeur sans eau. • Remplir l’appareil - Après raccordement, faire circuler de l'eau dans le réchauffeur de boucle. - Vérifier l’étanchéité du raccordement aux tubulures ainsi que celle du joint de bride située sous le capot électrique. -
Page 12: Anomalies Éventuelles
8. ANOMALIES ÉVENTUELLES • Ecoulement continu d’eau par la soupape de sûreté : Faire vérifier la pression du réseau. Si elle est supérieure à 5 bars, faire poser un réducteur de pression sur l’alimentation générale. Si la pression est bonne (inférieure à 5 bars), nettoyer la soupape du groupe de sécurité. •... -
Page 13: Limitation De Garantie
LIMITATION DE GARANTIE Recommandations : Pour les régions où l’eau est très calcaire (Th>20°F), l’utilisation d’un adoucisseur n’entraîne pas de dérogation à notre Garantie sous réserve que l’adoucisseur soit réglé conformément aux règles de l’Art, vérifié et entretenu régulièrement (Décret N° 2001-1220 du 20 Décembre 2001). La dureté... - Page 14 ENTRETIENS DATES TYPE TAMPON 14/16 U0665923-A...
- Page 15 Durée de la garantie des Réchauffeurs de boucle et Surchauffeurs RB/S Sécurémail : • 2 ans pour la cuve, • 2 ans pour les pièces amovibles et électriques. La garantie prend effet à compter de la date de mise à disposition à l’utilisateur, facture d’installation faisant foi.
-
Page 16: Site De Cauroir
ACV FRANCE ACV BELGIUM ZAC du Bois Chevrier Oude Vijverweg,6 122 rue Pasteur 1653 Dworp - Beigium 69780 TOUSSIEU 45141 SAINT-JEAN-DE-LA-RUELLE Tél. : 04 72 47 07 76 Tel.: +32 2 334 82 40 Fax : 04 72 47 08 72 www.acv.com...
