mAN
SmartShunt
500 A
1000 A
2000 A
1
Manual
Handleiding
Manuel
Anleitung
Manual
Användarhandbok
Manuale
Manual

Publicité

Table des Matières
loading

Sommaire des Matières pour Victron energy SmartShunt 500 A

  • Page 1 Manual Handleiding Manuel Anleitung Manual Användarhandbok Manuale Manual SmartShunt 500 A 1000 A 2000 A...
  • Page 2: Table Des Matières

    Table des matières Précautions à prendre ! .......................... 4 Avertissements de sécurité relatifs à la batterie..................4 Transport et stockage ..........................4 Introduction ............................. 5 SmartShunt ............................... 5 Pourquoi contrôler une batterie ? ......................5 Tailles ................................ 5 VictronConnect ............................5 Accessoires ...............................
  • Page 3 Tendances ..............................16 Codes d'état des voyants LED ........................16 Interfaçage ..............................17 VictronConnect via USB ..........................17 Se connecter à un appareil GX et au VRM ....................17 Connexion à un réseau VE.Smart ....................... 18 Intégration personnalisée (programmation nécessaire) ................18 Totalité...
  • Page 4 7.5.6 Numéro de série ..........................26 Enregistrer, charger et partager les paramètres ..................26 Réinitialiser l'historique ..........................26 Réinitialiser Code PIN ..........................26 Capacité de batterie et coefficient de Peukert ..................27 Contrôle de la tension médiane ....................... 29 Schémas de câblage du point médian et du banc de batteries ..............29 9.1.1 Connexion et supervision du point médian dans un banc de batteries de 24 V.
  • Page 5: Précautions À Prendre

    1 PRÉCAUTIONS À PRENDRE ! 1.1 Avertissements de sécurité relatifs à la batterie Tout travail à proximité d'une batterie au plomb-acide est potentiellement dangereux. Ces batteries peuvent générer des gaz explosifs. Ne fumez jamais et ne permettez aucune étincelle ou flamme à proximité...
  • Page 6: Introduction

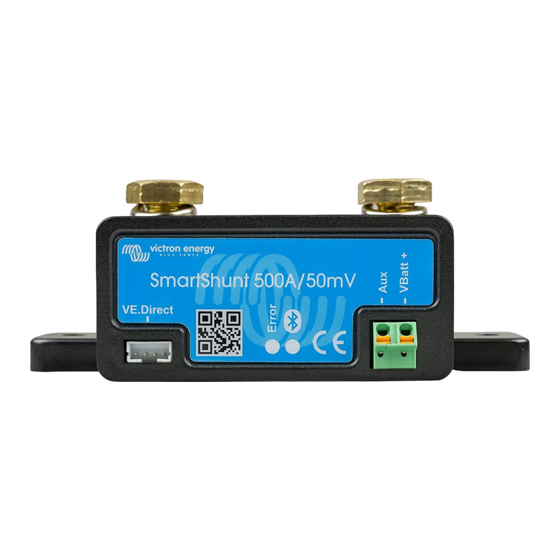

    2 INTRODUCTION 2.1 SmartShunt Le SmartShunt est un contrôleur de batterie. Il mesure la tension et le courant de la batterie. Sur la base des mesures relevées, il calcule l'état de charge, l'autonomie restante, et il conserve une trace des données historiques, telles qu'une décharge profonde, une décharge moyenne et le nombre de cycles.
  • Page 7: Installation

    3 INSTALLATION 3.1 Que contient l’emballage ? L'emballage contient les éléments suivants : • SmartShunt 500 A, 1 000 A ou 2 000 A. Deux câbles rouges, les deux avec fusible. • 3.2 Montage Le SmartShunt dispose de deux orifices de 5,5 mm destinés au montage mounting holes et situés sur la base du SmartShunt.
  • Page 8: Connexion Vbatt

    Connexion Vbatt+ 3.3.3 Branchez l'embout M8 du câble rouge avec fusible sur la borne positive de la batterie. Branchez la broche de la férule du câble rouge avec fusible sur le SmartShunt en poussant la broche dans la borne Vbatt+. Dès que le fusible est mis en place sur le câble, la fonction Loads &...
  • Page 9: Connexion Aux Destinées À La Supervision De La Température

    Voici la procédure à suivre pour effectuer les connexions : Loads • Branchez l'embout M8 du câble rouge & avec fusible sur la borne positive du point Chargers médian. Branchez la broche de la férule du câble • rouge avec fusible sur le SmartShunt en poussant la broche dans la borne AUX.
  • Page 10: Connexion De L'appareil Gx

    3.5 Connexion de l'appareil GX Si le système contient un appareil GX, le SmartShunt peut être raccordé à cet appareil à l'aide d'un câble VE.Direct dont la référence est ASS03053xxxx. Une fois raccordé, l'appareil GX peut être utilisé pour lire tous les paramètres de la batterie supervisée.
  • Page 11: Mise En Service

    4 MISE EN SERVICE Une fois les branchements électriques réalisés, le SmartShunt doit être configuré. Pour cela, il faut utiliser l'application VictronConnect. Elle permet de configurer et de lire les mesures du SmartShunt. 4.1 Télécharger et installer VictronConnect Pour communiquer et configurer le SmartShunt, vous aurez besoin de l'application VictronConnect. VictronConnect est une application gratuite, disponible sur Android, iOS, MacOS ou Windows.
  • Page 12: Configurer Le Paramètre De Capacité De La Batterie

    La plupart des paramètres peuvent être laissés par défaut. Mais quelques paramètres doivent être modifiés Il s'agit des paramètres suivants : • Capacité de la batterie. Tension de pleine charge. • État de charge ou démarrage synchronisé. • • La fonctionnalité de l'entrée auxiliaire (le cas échéant). Pour savoir à...
  • Page 13: Configurer La Fonction D'entrée Auxiliaire

    4.5.4 Configurer la fonction d'entrée auxiliaire Ce paramètre se trouve dans VictronConnect > Settings (Configuration) > Misc. (Divers). Ce paramètre permet de configurer la fonction de l'entrée auxiliaire sur : Batterie de démarrage - Pour superviser la tension d'une deuxième batterie. •...
  • Page 14: Fonctionnement

    5 FONCTIONNEMENT 5.1 Comment fonctionne le SmartShunt ? La principale fonction du SmartShunt consiste à surveiller et à indiquer l'état de charge d'une batterie, pour savoir le niveau de charge de la batterie, et en particulier, pour éviter une décharge totale à laquelle on ne s'attend pas. Le SmartShunt mesure en permanence le débit de courant qui entre ou qui sort de la batterie.
  • Page 15: Synchronisation Du Smartshunt

    Temps restant Le SmartShunt évalue combien de temps la batterie peut supporter la présente charge. Il s'agit de la mesure d'autonomie restante, et tu temps réel qui reste jusqu'à ce que la batterie soit déchargée au « seuil de décharge » configuré. Par défaut, le seuil de décharge est défini sur 50 %. Pour paramétrer le seuil de décharge, consultez le paragraphe 7.1.3 : «...
  • Page 16: Synchronisation Manuelle

    Dès qu'une batterie est entièrement chargée, et que le chargeur est à l'état Float, la batterie est pleine, et le SmartShunt se synchronisera automatiquement en déterminant la valeur de l'état de charge sur 100 %. 5.3.2 Synchronisation manuelle Le SmartShunt peut aussi être synchronisé manuellement si cela est nécessaire. Pour cela, il suffit de cliquer sur le bouton de synchronisation dans les paramètres de la batterie VictronConnect.
  • Page 17: Tendances

    Énergie en kWh Énergie déchargée : quantité totale d'énergie extraite de la batterie en (k) Wh • Énergie chargée : quantité totale d'énergie absorbée par la batterie en (k) Wh • Charge Total cycles de charge : le nombre de cycles de charge au cours de la durée de vie du SmartShunt. Un cycle •...
  • Page 18: Interfaçage

    6 INTERFAÇAGE Le SmartShunt peut être connecté à d'autres équipements. Ce chapitre décrit la procédure à suivre. 6.1 VictronConnect via USB L'application VictronConnect ne se connecte pas uniquement par Bluetooth, elle peut Loads & également le faire via USB. Une connexion Chargers USB est essentielle pour se connecter à...
  • Page 19: Connexion À Un Réseau Ve.smart

    6.3 Connexion à un réseau VE.Smart Le réseau VE.Smart est un réseau sans fil qui permet à un certain nombre de produits Victron d'échanger des données via Bluetooth. Le SmartShunt peut partager la tension et la température de la batterie (sonde de température en option nécessaire) avec le réseau VE.Smart.
  • Page 20: Totalité Des Fonctions Et Paramètres

    7 TOTALITÉ DES FONCTIONS ET PARAMÈTRES 7.1 Paramètres de la batterie Ces paramètres peuvent être utilisés pour ajuster le SmartShunt. Soyez prudent lorsque vous modifier ces paramètres, car une modification aura un effet sur le calcul de l'état de charge du SmartShunt. Capacité...
  • Page 21: Temps De Détection De Pleine Charge

    Dès que le SmartShunt détecte que la tension de la batterie a atteint la « tension de pleine charge » et que le courant a chuté en dessous du « courant de queue » pendant un certain temps, le SmartShunt définira l'état de charge sur 100 %.
  • Page 22: Fenêtre De Calcul D'autonomie Restante

    7.1.9 Fenêtre de calcul d'autonomie restante Cette valeur indique la fenêtre de calcul (en minutes) utilisée par le filtre pour calculer la moyenne d'autonomie restante. La valeur 0 désactive le filtre et fournit une lecture instantanée (en temps réel). Cependant, la valeur affichée «...
  • Page 23: Configuration D'alarme Du Soc

    7.2.1 Configuration d'alarme du SoC Lorsque l'option est activée, l'alarme se déclenchera si l'état de charge chute en dessous de la valeur définie pendant plus de 10 secondes. L'alarme se désactivera lorsque l'état de charge dépassera la valeur de désactivation. Configuration par défaut Plage Désactivée...
  • Page 24: Alarme De Tension De Démarrage Élevée

    Lorsque l'option est activée, l'alarme se déclenchera si la tension de la batterie de démarrage chute en dessous de la valeur définie pendant plus de 10 secondes. L'alarme se désactivera lorsque la tension de la batterie de démarrage dépassera la valeur de désactivation. Configuration Plage par défaut...
  • Page 25: Alarme De Température Basse

    Configuration Plage par défaut Désactivée Désactivée/activée Si activée Configuration Plage Écart par défaut Valeur définie 2°C (2°F) -99 - +99°C 1 °C (1 °F) (-146 - +210°F) Valeur de 1 °C (2°F) -99 - +99°C 1 °C (1 °F) désactivation (-146 - +210°F) 7.2.8 Alarme de température basse...
  • Page 26: Configuration De L'unité De Température

    7.4 Configuration de l'unité de température. Ce paramètre se trouve dans la section Paramètres de l'application VictronConnect. Quitter le SmartShunt en cliquant sur la flèche ←. Cela vous ramènera à la liste des appareils de l'application VictronConnect. Cliquez sur le symbole de menu puis sur le symbole de Paramètres .
  • Page 27: Désactiver Et Activer De Nouveau La Fonction Bluetooth

    7.5.5 Désactiver et activer de nouveau la fonction Bluetooth La fonction Bluetooth est activée par défaut dans le SmartShunt. Si la fonction Bluetooth n'est pas souhaitée, elle peut être désactivée. Il suffit de basculer l'interrupteur Bluetooth dans les paramètres du produit. On peut souhaiter désactiver la fonction Bluetooth pour des raisons de sécurité, ou pour éliminer une transmission non désirée depuis le SmartShunt.
  • Page 28: Capacité De Batterie Et Coefficient De Peukert

    8 CAPACITE DE BATTERIE ET COEFFICIENT DE PEUKERT La capacité de la batterie est exprimée en Ampère-heure (Ah), et elle indique la quantité de courant que peut fournir une batterie au fil du temps. Par exemple : si une batterie de 100 Ah est déchargée avec un courant constant de 5 A, la batterie sera entièrement déchargée au bout de 20 heures.
  • Page 29 = 1.26 ���� = log 20−log 5 log 15−log 5 L'exposant de Peukert est : Une calculette Peukert est disponible sur http://www.victronenergy.com/support-and-downloadssoftware/ Notez que l'exposant de Peukert n'est rien qu'une grossière approximation de la réalité, et que lors de courants très élevés, les batteries donneront même moins de capacité...
  • Page 30: Contrôle De La Tension Médiane

    9 CONTRÔLE DE LA TENSION MÉDIANE Une mauvaise cellule ou une mauvaise batterie peut détruire un banc de batteries de grande taille et onéreux. Par exemple, un court-circuit ou un courant de fuite interne élevé sur une cellule aura pour résultat une charge trop faible sur cette cellule, et une surcharge sur les autres cellules.
  • Page 31: Connexion Et Supervision Du Point Médian Sur Un Banc De Batteries De 48 V

    Connexion et supervision du point médian sur un banc de batteries de 48 V. 9.1.2 WRONG En raison de la chute de tension sur les câbles positif et négatif, la tension du point médian n'est pas identique. GOOD Vbatt+ SHUNT Dans le cas d'un banc de batteries non supervisé, les points médians ne devraient pas être connectés entre eux : un mauvais banc de batteries peut passer inaperçu et endommager toutes les autres batteries.
  • Page 32: Paramétrer Le Niveau D'alarme

    Loads Où : & Chargers d est l'écart en % Vt est la tension de série la plus haute Vb est la tension de série la plus basse V est la tension de la batterie (V = Vt + Vb) Midpoint Top string voltage Bottom string voltage...
  • Page 33: Que Faire En Cas D'alarme Pendant La Décharge

    Dans le cas d'une connexion en parallèle - série, déconnectez la connexion en parallèle du point médian et • mesurez la tension médiane individuelle pendant la charge d'absorption pour isoler les batteries ou les cellules devant être davantage chargées. • Chargez et testez toutes les batteries ou cellules de manière individuelle.
  • Page 34: Dépannages

    10 DÉPANNAGES 10.1 Problèmes de fonctionnalité 10.1.1 L'unité est morte, aucun voyant ne s'allume Lors de la première connexion, le voyant LED bleu devrait clignoter sur le SmartShunt. Si ce n'est pas le cas, vérifiez le fusible sur le câble Vbatt+, puis vérifiez également le câble lui-même et ses extrémités. Veuillez noter que le voyant LED bleu du SmartShunt peut également être éteint si la fonction Bluetooth a été...
  • Page 35: Code Pin Perdu

    Un autre téléphone ou une autre tablette est-il/elle déjà connecté/e au SmartShunt ? Si c'est le cas, une • lumière bleue est allumée fixement. Un seul téléphone ou une seule tablette à la fois peut être connectée à un SmartShunt à un moment donné. Assurez-vous qu'aucun autre appareil n'est connecté, et essayez à nouveau.
  • Page 36: Lecture De Courant Incomplète

    10.3.2 Lecture de courant incomplète Les négatifs de toutes les charges et sources de charge présentes dans le système doivent être branchés sur le négatif du système du SmartShunt. Si le négatif d'une charge ou d'une source de charge est branché directement sur la borne négative de la batterie ou sur le point de connexion «...
  • Page 37: L'état De Charge N'atteint Pas 100

    10.3.6 L'état de charge n'atteint pas 100 % Le SmartShunt se synchronisera et réinitialisera l'état de charge à 100 % dès que la batterie aura été entièrement rechargée. Rechargez entièrement la batterie, et vérifiez si le SmartShunt détecte correctement que la batterie a été...
  • Page 38: Caractéristiques Techniques

    11 CARACTÉRISTIQUES TECHNIQUES SmartShunt 500 A/1000 A/2000 A Plage de tension d'alimentation 6.5 - 70 VCC Appel de courant < 1 mA Plage de tension d'entrée, batterie auxiliaire 6.5 - 70 VCC Capacité de la batterie (Ah) 1 - 9999 Ah Plage de température d'exploitation -40 +50°C (-40 - 120°F) Mesure la tension d'une seconde batterie, la...
  • Page 39 Serial number: Version : 01 Date : July 6 , 2020 Victron Energy B.V. De Paal 35 | 1351 JG Almere PO Box 50016 | 1305 AA Almere | The Netherlands General phone +31 (0)36 535 97 00 E-mail sales@victronenergy.com...
