Installation
POUR LES RACCORDEMENTS SUIVANTS , VEUILLEZ NOUS CONSULTER :
- Raccordements de 2 ou plusieurs appareils entre eux
- Raccordements dans les cas de délestage
- Raccordement avec thermostat déporté
- Raccordement avec régulateur sur sonde extérieure
FIL PILOTE :
Cette fonction permet à l'accumulateur de recevoir les ordres de programmation d'un gestionnaire
d'énergie ou d'une horloge. L'accumulateur fonctionne alors, en restituant, suivant les ordres Confort,
Eco, Hors Gel.
L'ordre Arrêt a une action d'arrêt de la charge (délestage) de 1/3, 2/3 ou 3/3 de la puissance (§ 6.1).
Dans ce cas, la restitution reste en service suivant la consigne précédente (Confort, Eco, Hors Gel).

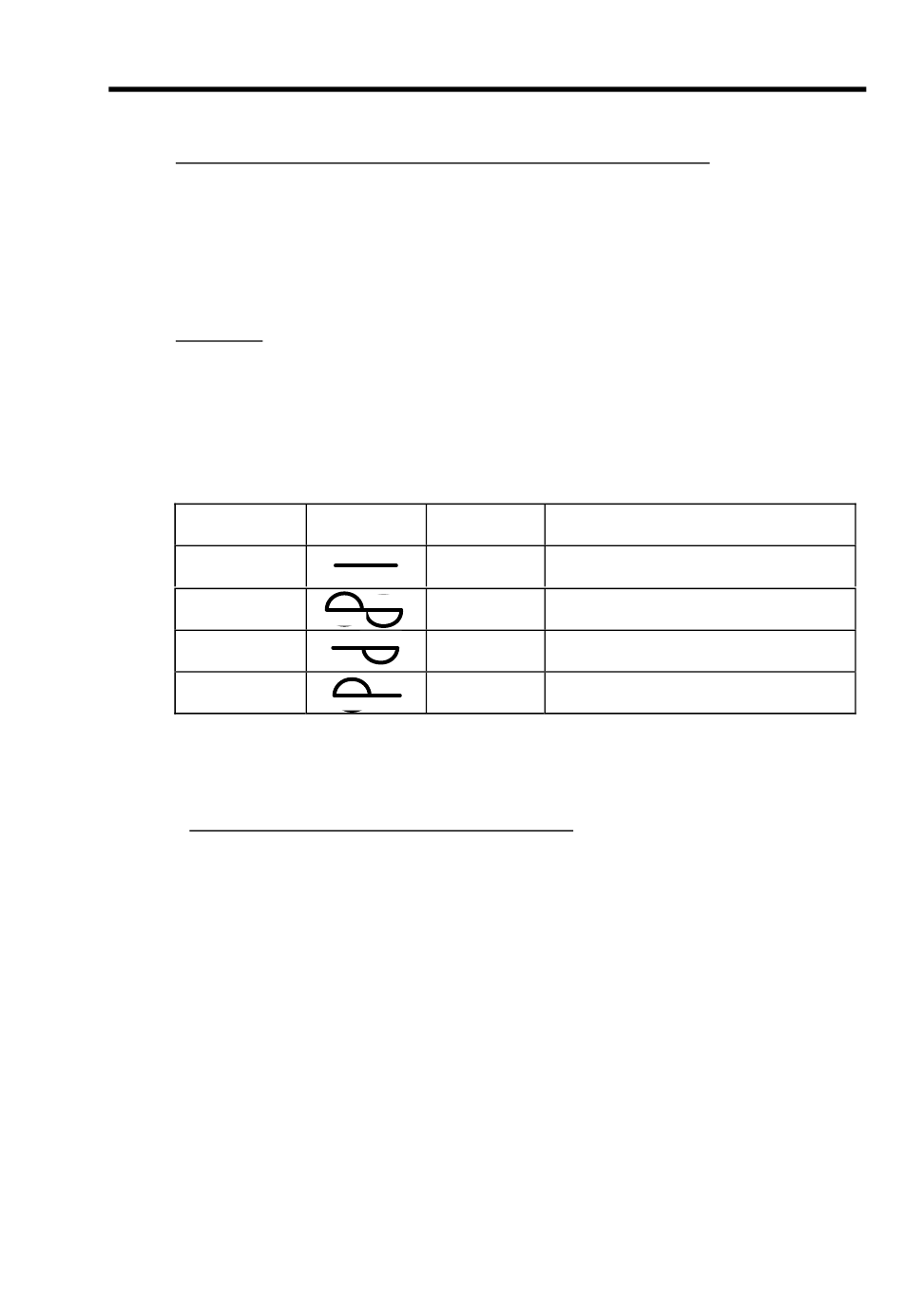

Les ordres que l'appareil peut recevoir sur son fil pilote sont résumés dans le tableau suivant
(tensions à mesurer entre le fil pilote et le neutre) :
Ordres reçus
Absence de
courant
Alternance
complète 230 V
Demi alternance
négative – 115 V
Demi alternance
négative + 115 V
Pour plus de précision sur l'installation complète par fil pilote, nous consulter.
"
5.5
RACCORDEMENT ELECTRIQUE EN MODE 8 HEURES
Pour le fonctionnement en mode 8 heures, il faut réaliser le raccordement suivant les schémas en
mode 24 heures de la page 8 , et mettre l'interrupteur de relance de jour sur Arrêt.
Dans ce type de branchement l'appareil accumulera de la chaleur uniquement pendant les heures
creuses, la relance de jour en heures pleines étant interdite.
Oscilloscope
Mode obtenu
Réf/Neutre
CONFORT
ECO
HORS-GEL
ARRET
(DELESTAGE)
Comportement de l'accumulateur
Restitution : Consigne confort
Restitution : Abaissement de 3.5°C environ
par rapport à la consigne confort
Restitution :Température
Hors Gel d'environ 7°C
Arrêt de la charge
( la restitution reste en service )
- 9 -
