Manuels Connexes pour Atlantic DEVO DCB18
Sommaire des Matières pour Atlantic DEVO DCB18

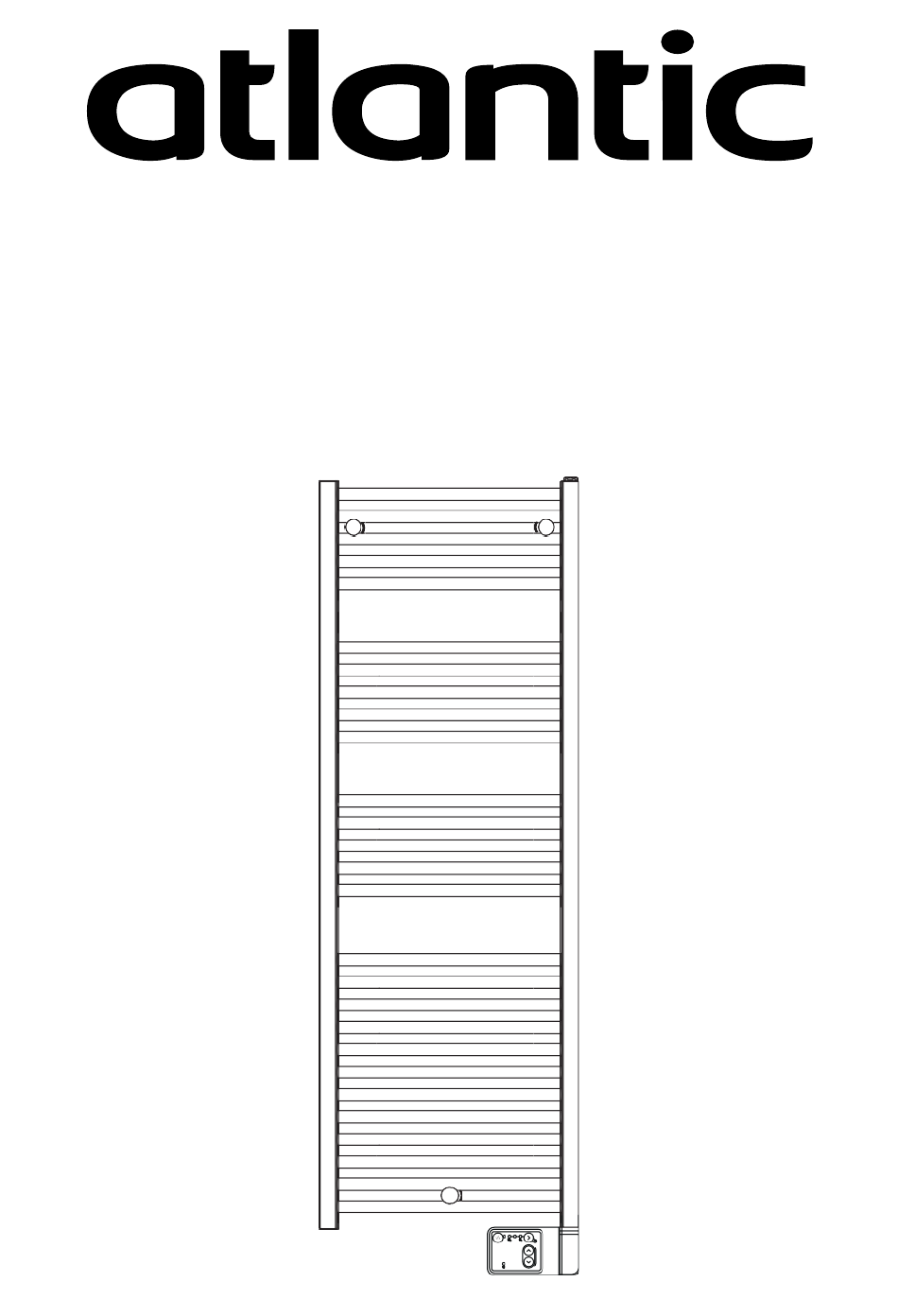

- Page 1 RADIATEUR SÈCHE SERVIETTES DEVO - DCB18 Notice d’utilisation A conserver...
-
Page 3: Table Des Matières
Sommaire Mise en garde ............4 Installation. -
Page 4: Mise En Garde
Mise en garde Attention surface très chaude. Caution hot surface. ATTENTION : Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brû- Attention : Surface très lures. Il faut prêter une attention particulière en pré- chaude sence d’enfants et de personnes vulnérables. Caution hot surface Il convient de maintenir à... - Page 5 A la première mise en chauffe, une légère odeur peu apparaître correspondant à l’évacuation des éventuelles traces liées à la fabrication de l’appareil. La surface de l’appareil pouvant être très chaude, veuillez prêter une attention particulière si vous y posez des vêtements délicats (ex : nylon,..).
-
Page 6: Installation
Installation PRÉPARER L’INSTALLATION DE L’APPAREIL Règles d’installation Cet appareil a été conçu pour être installé dans un local résidentiel. Dans tout autre cas,veuillez consulter votre distributeur. L’installation doit être faite dans les règles de l’art et conforme aux normes en vigueur dans le pays d’installation (NFC 15-100 pour la France). -
Page 7: Raccorder L'appareil
RACCORDER L’APPAREIL Règles de raccordement -L’appareil doit être alimenté en 230 V Monophasé 50Hz. -L’alimentation de l’appareil doit être directement raccordée au réseau après le disjoncteur et sans interrupteur intermédiaire. -Le raccordement au secteur se fera à l’aide du câble de l’appareil par l’intermédiaire d’un boîtier de raccordement. -
Page 8: Entretien
Schéma de raccordement de l’appareil -Coupez le courant et branchez les fils suivant votre installation : Installation avec fil Installation sans fil pilote pilote Neutre Neutre Phase Phase Marron = Phase Marron = Phase Bleu = Neutre Bleu = Neutre Fil pilote Noir = Fil pilote Noir = Fil pilote... -
Page 9: Le Boîtier
LE BOÎTIER Mode Mode Paramétrage Manuel Programmation Activer Changer de Mode Désactiver Accéder le BOOST au paramétrage Valider Voyant Retour du BOOST (appui long) Augmenter Température Verrouiller réglée (appui long sur les 2 touches) Durée du BOOST Diminuer Voyant de chauffe Appuyez sur n’importe quelle touche pour activer l’affichage. -
Page 10: Les Modes De Fonctionnement
LES MODES DE FONCTIONNEMENT Plusieurs modes de fonctionnement sont proposés : ode Manuel L’appareil suit en permanence la température réglée (température souhaitée). En mode manuel, l’appareil peut suivre tous les ordres de la programmation d’un gestionnaire cen- tralisé par liaison fil pilote (voir notice de votre gestion- naire centralisé). -
Page 11: Utilisation
Utilisation PREMIERE MISE EN MARCHE Appuyez sur n’importe quelle touche pour activer l’affichage. A la première mise sous tension, le mode Manuel est sélectionné et la température est réglée à 19° C. LE MODE BOOST Le mode Boost permet de faire fonctionner l’appareil en puissance maximale pendant une période de 15 à... -
Page 12: Le Mode Manuel
LE MODE MANUEL électionner le Mode anuel appui court égler la teMpérature Utilisez les touches pour régler la température (température souhaitée). Augmentez ou diminuez de 12°C mini à 28°C max. Diminuez jusqu’à 7° C (température Hors Gel non modifiable). Diminuez jusqu’à affichage oF (l’appareil ne chauffe plus). Le mode BOOST reste accessible. - Page 13 onctionneMent en Mode rograMMation L’appareil dispose de 7 pro- grammes (modifiables) qui définissent à quelles heures de la journée l’appareil doit suivre la température Confort (Co, température réglée en Mode manuel) ou la température Eco (Ec, tem- pérature Confort - 3,5°C). Co = Confort Ec = Eco Par défaut, un programme est déjà...
-
Page 14: Paramétrage
PARAMÉTRAGE Dans Paramétrage , vous pouvez : • Régler l’heure et le jour ( • Choisir le programme (P1 à P7) pour chaque jour de la semaine (d1 à d7) ( • Personnaliser chacun des programmes (P1 à P7), en choisissant l’allure de fonctionnement (Co, Ec, oF) pour chaque heure de la journée (de 0h à... -
Page 15: Personnaliser Un Programme
hoiSir un prograMMe pré défini pour chaque jour de la SeMaine 1 - Sélectionnez Paramétrage . Le symbole s’affiche 2 - Appuyez 2 fois sur pour afficher 3 -Appuyez sur pour afficher le premier jour. Le numéro du jour est affiché 4 - Choisissez le jour à... -
Page 16: Utiliser Un Gestionnaire Centralisé
Exemple : je souhaite modifier le programme P6. Je souhaite que l’appareil soit éteint entre 0h et 4h et avoir la température de Confort entre 9h et 13h et entre 19h et 21h. Il faut donc passer les plages entre 0h et 4h de Eco à Off, passer la plage entre 8h et 9h de Confort à... -
Page 17: Bloquer L'accès Aux Commandes
BLOQUER L’ACCÈS AUX COMMANDES Afin d’éviter les manipulations par des enfants, vous pouvez verrouiller les commandes de votre appareil en appuyant en même temps plus de 3 secondes sur ces deux touches Lorsque vous appuyez ensuite sur une des touches, s’affiche. -
Page 18: Température Maximale
TEMPÉRATURE MAXIMALE Le radiateur permet d’enregistrer une température maximale (comprise entre 19° C et 28° C) qui ne pourra pas être dépassée lors des réglages. Par défaut, elle est réglée à 28° C. 1- Appuyez en même temps sur les touches pendant plus de 3 secondes pour afficher 2 - Appuyez sur... -
Page 19: Paramètres Usine
PARAMÈTRES USINE Il est possible de réinitialiser le radiateur en effaçant tous les réglages effectués (programmes, étalonnage, température maximale, voyant de chauffe). Cette fonction est particulièrement utile en cas d’erreurs de programmation.. 1 - Appuyer en même temps sur les touches pendant plus de 3 secondes pour afficher 2 - Appuyer 3 fois sur... -
Page 20: En Cas De Problème
En cas de problème Problème rencontré Vérifications à faire Le boîtier de L’affichage est en veille. Appuyez sur n’importe quelle touche pour acti- commande ne s’allume ver l’affichage. Vérifiez que l’appareil est bien alimenté électriquement. pas. Vérifiez que l’interrupteur est en position I. Le voyant de chauffe Le voyant de chauffe s’allume quand la résistance est alimentée électri- ne s’allume pas. - Page 21 Problème rencontré Vérifications à faire Les derniers éléments Pour le haut, les éléments supérieurs ne sont pas complètement rem- hauts et bas sont plus plis pour permettre la dilatation du fluide thermodynamique. Ils se ré- tièdes que le reste de chauffent seulement par conduction.
-
Page 22: Caractéristiques
Caractéristiques Références du modèle SFEG IC0 Caractéristique Symbole Valeur Unité Puissance thermique Puissance thermique nominale P nom 0,50 à 0,75 500 à 750 Puissance thermique minimale P min 0,50 Puissance thermique maximale continue P max,c 0,75 Consommation d’électricité auxiliaire A la puissance thermique nominale el max 0,00 A la puissance thermique minimale... -
Page 23: Conditions De Garantie
état de cause dans les conditions des articles 1641 et suivants du code civil. SATC : Rue Monge - ZI Nord - BP 65 85002 La Roche-Sur-Yon Cedex www.atlantic.fr... - Page 24 U0698218-A FEVRIER 2021...
