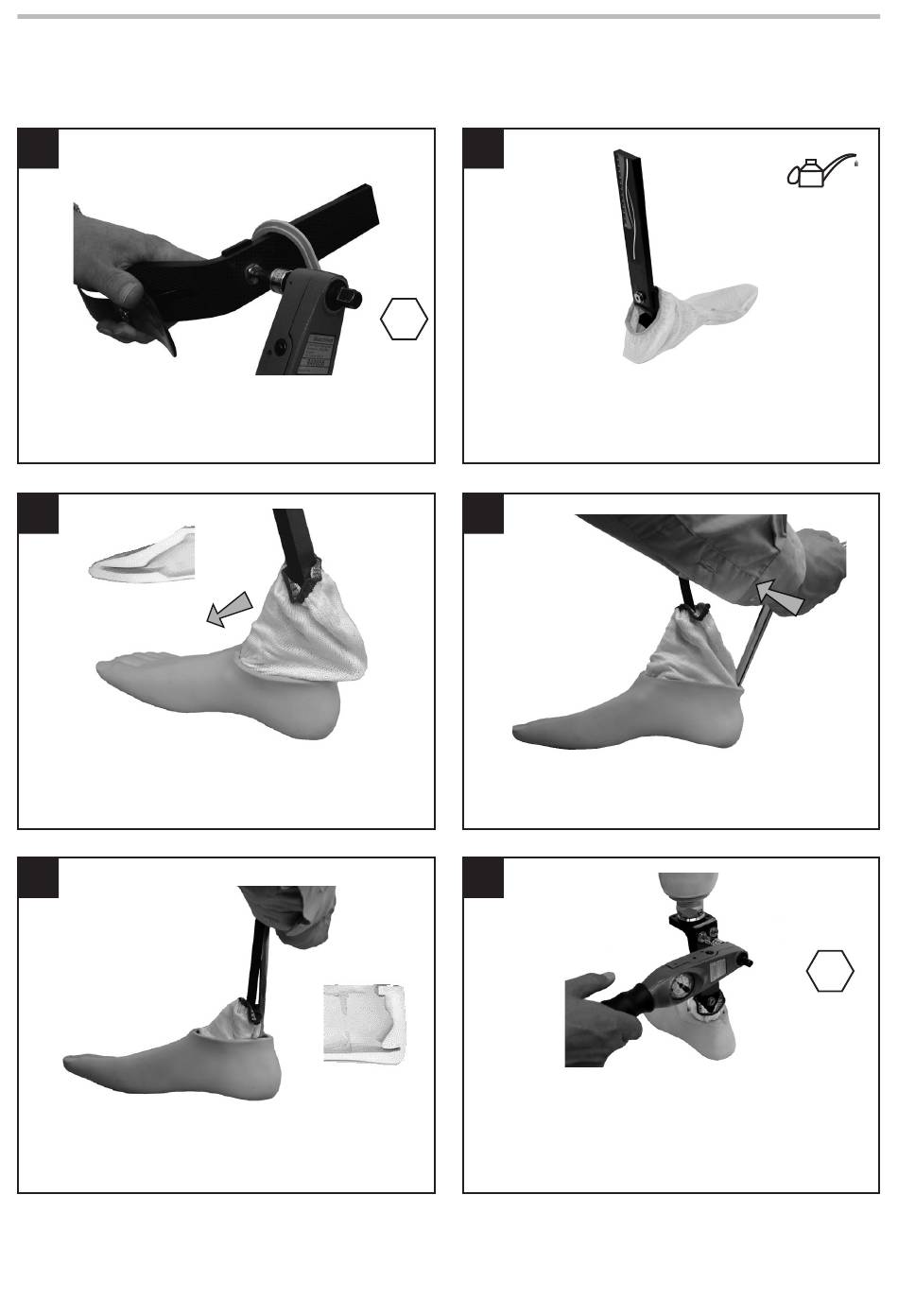

Rimozione del rivestimento del piede e sostituzione del pilone/lamina
del piede
7
Fissare la pilone al supporto tallone. Loctite (243)
e serrare i bulloni (25Nm).
9
Montare il gruppo nel rivestimento del piede,
agganciare l'avampiede della lamina nel
rivestimento del piede.
11
.. accertandosi che la lamina del tallone sia
agganciata nella fessura.
8
4
25Nm
Sistemare la calza di scorrimento e lubrificare il
rivestimento del piede con il lubrificante 928017.
Inserire la calza di scorrimento come mostrato in
figura.
10
Con l'ausilio di una leva, agevolare l'ingresso del
gruppo nel rivestimento...
12
Tagliare la lamina seguendo il metodo
precedentemente illustrato prima di fissare
l'alloggiamento superiore. Loctite (243) e serrare
i bulloni (25Nm). Eventualmente, applicare di
nuovo l'estetico.
46
928017
4
25Nm
938306/3-1214
