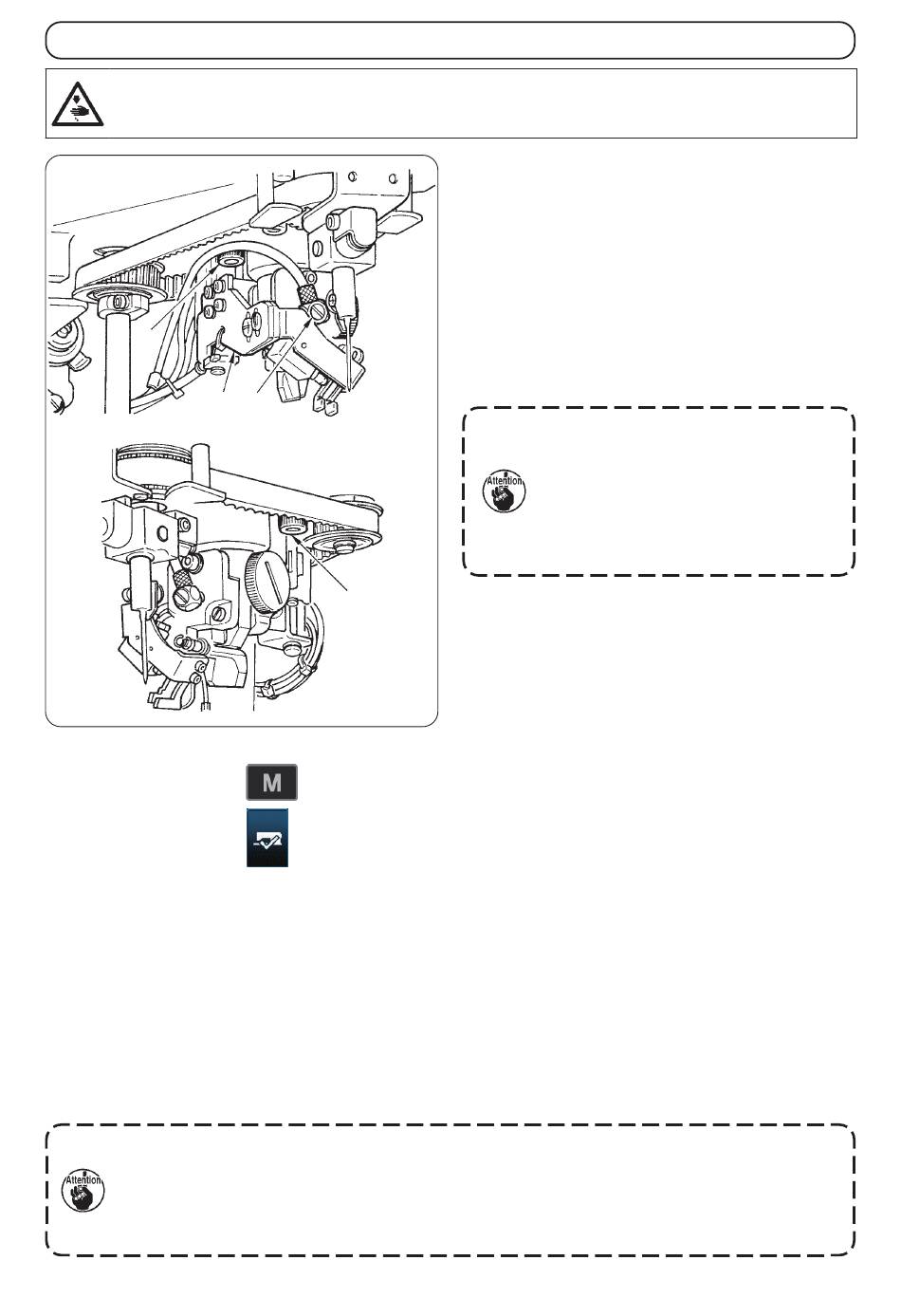

2. POSE DU DISPOSITIF DE SERRAGE DU FIL D'AIGUILLE

AVERTISSEMENT
Couper l'alimentation de la machine (position OFF) avant de commencer l'opération afin de préve-
nir les accidents éventuels causés par un démarrage soudain de la machine à coudre.
❶
❷
7） Allumez l'alimentation électrique et l'arrivée d'air.
8） Appuyez sur le bouton
9） Appuyez sur le bouton
10) Tournez la barre à aiguille à la main vers la droite et vers la gauche pour ajuster la direction des guides-
fil d'aiguille ❾ et ❽ comme indiqué sur les Figures 2/3.
11) Tournez la poulie pour déplacer la barre à aiguille vers le haut et vers le bas, et arrêtez-la à la position où
l'aiguille est la plus proche du pince-fil d'aiguille.
12) Appuyez sur l'« interrupteur de presseur » (01) pour abaisser le pied presseur.
13) Appuyez sur la touche (09) « Pince-fil d'aiguille » pour abaisser le pince-fil d'aiguille.
14) Ajustez le jeu entre le capot du coupe-fil de boucleur ❻ et le pince-fil d'aiguille ❼ , et le jeu entre les
guides-fil d'aiguille ❾ et ❽ . Ensuite, serrez les vis de fixation de l'ensemble du pince-fil d'aiguille ❺ (2
pièces). Vous pouvez aussi régler les jeux susmentionnés à l'aide de quatre vis  de réglage.
15) Après le réglage, actionnez la machine à coudre en mode test pour vous assurer que la barre à aiguille
n'entre pas en contact avec le pince-fil d'aiguille.
1. Poser l'ensemble de serrage du fil d'aiguille ❼ de façon que sa face inférieure ❼ soit presque
parallèle à l'ensemble de presseur ou au couvercle du coupe-fil de boucleur.
2. Régler le jeu entre le couvercle du coupe-fil de boucleur ❻ et l'ensemble de serrage du fil d'aiguille
❼ de façon que l'article de couture ne puisse pas venir en contact avec le dispositif de serrage
du fil d'aiguille ❼ (utiliser un article de couture réel pour ce réglage).
:
❸
❶
(Fig. 3)
.
.
1) Mettre la machine hors tension et couper l'ali-
mentation en air.
2) Retirer les ensembles de presseur gauche et
droit.
3) Changer la position d'installation du raccord ❸
en la décalant d'environ 60˚ de façon que le dis-
positif de serrage du fil d'aiguille ne puisse pas
heurter le tuyau d'air.
4) Retirer les deux vis de fixation de la ferrure de
l'entraînement direct ❶ situées à l'arrière et fixer
le dispositif de serrage du fil d'aiguille ❷ avec
elles.
1. Lors de la pose du dispositif de serrage
du fil d'aiguille, utiliser la clé hexago-
nale (32025603) fournie comme acces-
soire avec le dispositif.
2. Poser le dispositif de serrage du fil
d'aiguille ❷ de façon qu'il soit presque
parallèle à la direction de couture.
Voir les Figures 2 et 3 ci-dessous. (Après avoir
suivi la procédure jusqu'au point « 4. Ajustement
des composants pneumatiques »)
5） Fixez les unités droite et gauche du presseur ❹ .
6） Desserrez les vis de fixation de l'ensemble du
pince-fil d'aiguille ❺ (2 pièces).
