Référence

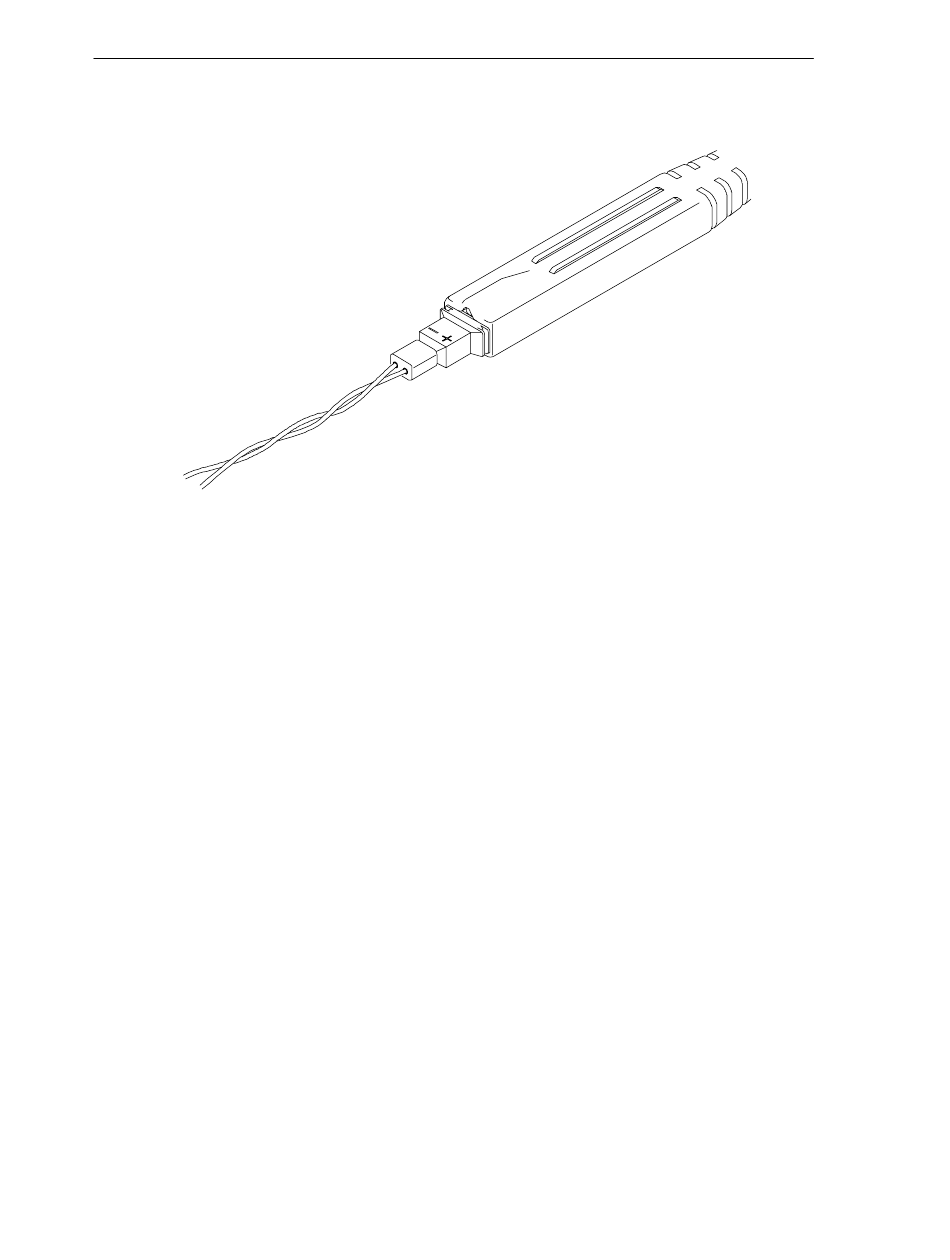

Figure 7 : Torsion des conducteurs d'entrée

Rallongement du conducteur de masse

Le fait de rallonger le conducteur de masse aura peu d'effet, s'il y en
a, sur vos mesures. Dans la plupart des circuits, le chemin de terre
depuis la source différentielle a une impédance suffisamment élevée
pour amortir toute résonance causée par l'inductance du conducteur.

Rallongement de la sortie de la sonde

Avec l'alimentation 1103 TekProbe, il est possible de rallonger la
sortie de la sonde pour connecter celle-ci à d'autres types
d'instruments de mesure ou simplement pour connecter la sonde à
une source de signaux située hors d'atteinte de la sonde.

Terminaison de la sonde

La sonde doit avoir une terminaison de 50 Ω à l'entrée de
l'instrument de mesure. Utilisez l'alimentation TekProbe 1103 pour
adapter la sonde différentielle et régler l'impédance d'entrée de
l'instrument de mesure sur 50 Ω. Si l'instrument de mesure ne
supporte pas une terminaison d'entrée de 50 Ω, connectez une
terminaison coaxiale de 50 Ω sur l'entrée.
26
P6246 & P6247 Instructions
