Principes de fonctionnement
+ Entrée
Terre
- - Entrée

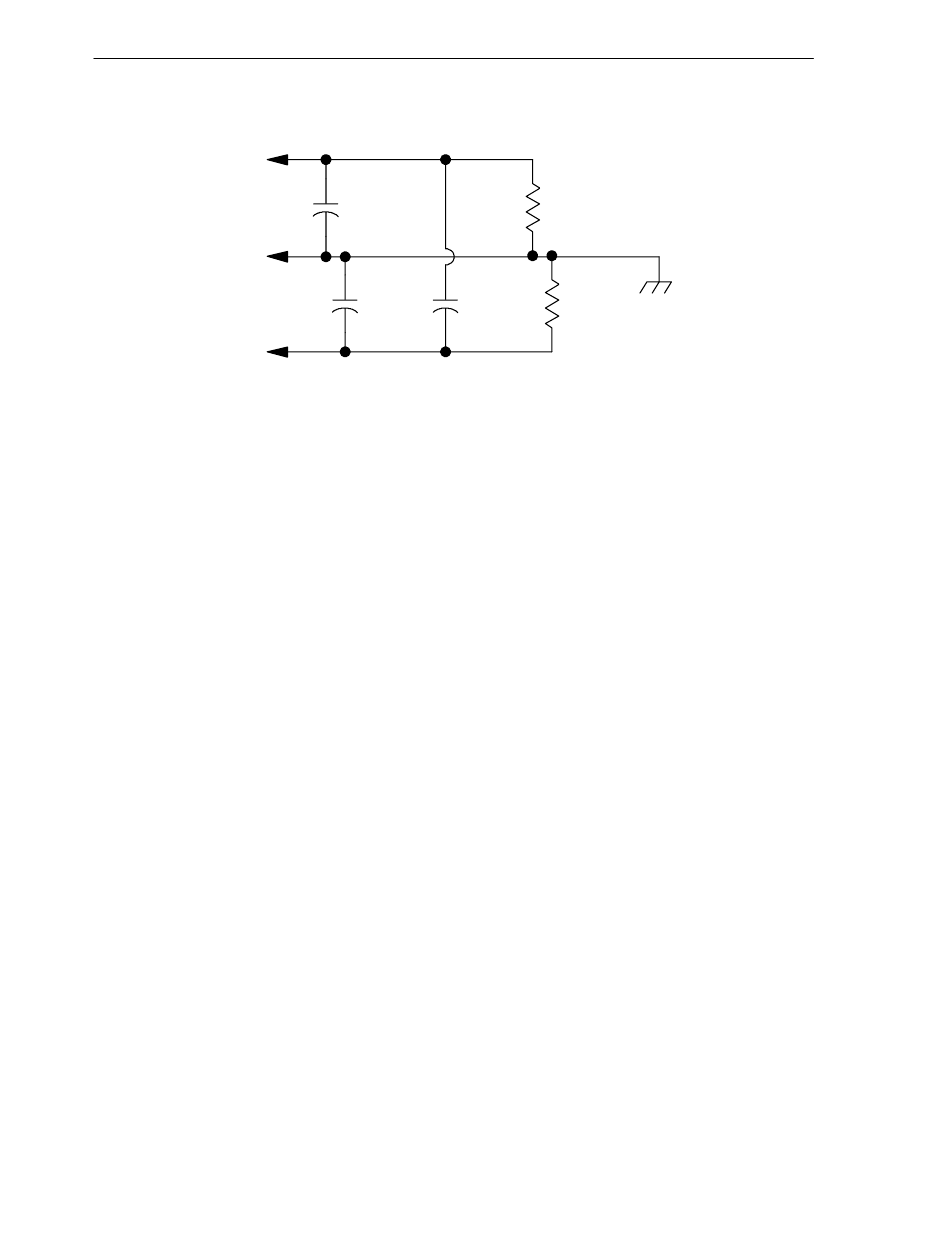

Figure 3 : Modèle d'entrée de sonde type
Plus l'impédance de la source du signal sur une entrée augmente,
plus la sonde charge la source et réduit l'amplitude du signal.
La fréquence du signal affecte également la mesure du signal. A
mesure que la fréquence du signal augmente, l'impédance d'entrée
de la sonde diminue. Plus l'impédance de la sonde est faible par
rapport à celle de la source, plus la sonde charge le circuit sous test
et réduit l'amplitude du signal. Pour une courbe de fréquence par
rapport à l'impédance d'entrée, voir Figure 9 à la page 32.
Réjection en mode commun
Le taux de réjection en mode commun (CMRR) est la capacité
spécifiée des P6246 et P6247 sondes différentielles à rejeter les
signaux qui sont communs aux deux entrées. Plus précisément, le
taux de réjection en mode commun est le rapport du gain différentiel
au gain en mode commun. Plus ce rapport est élevé, plus la capacité
à rejeter les signaux en mode commun est grande.
La réjection en mode commun diminue à mesure que la fréquence
d'entrée augmente. La Figure 8 à la page 31 représente une courbe
type du taux de réjection en mode commun (CMRR) de la sonde par
rapport à la fréquence d'entrée. Pour une explication plus
approfondie du taux de réjection en mode commun, voir page 24.
20
1,5 pF
1,5 pF 0,25 pF
Ω
100 k
Ω
100 k
P6246 & P6247 Instructions
