VORSICHT. Um eine Beschädigung der Eingangsanschlüsse zu
vermeiden, an die Eingänge keine Vierkantstifte anschließen, die das
Maß von 0,63 mm überschreiten.

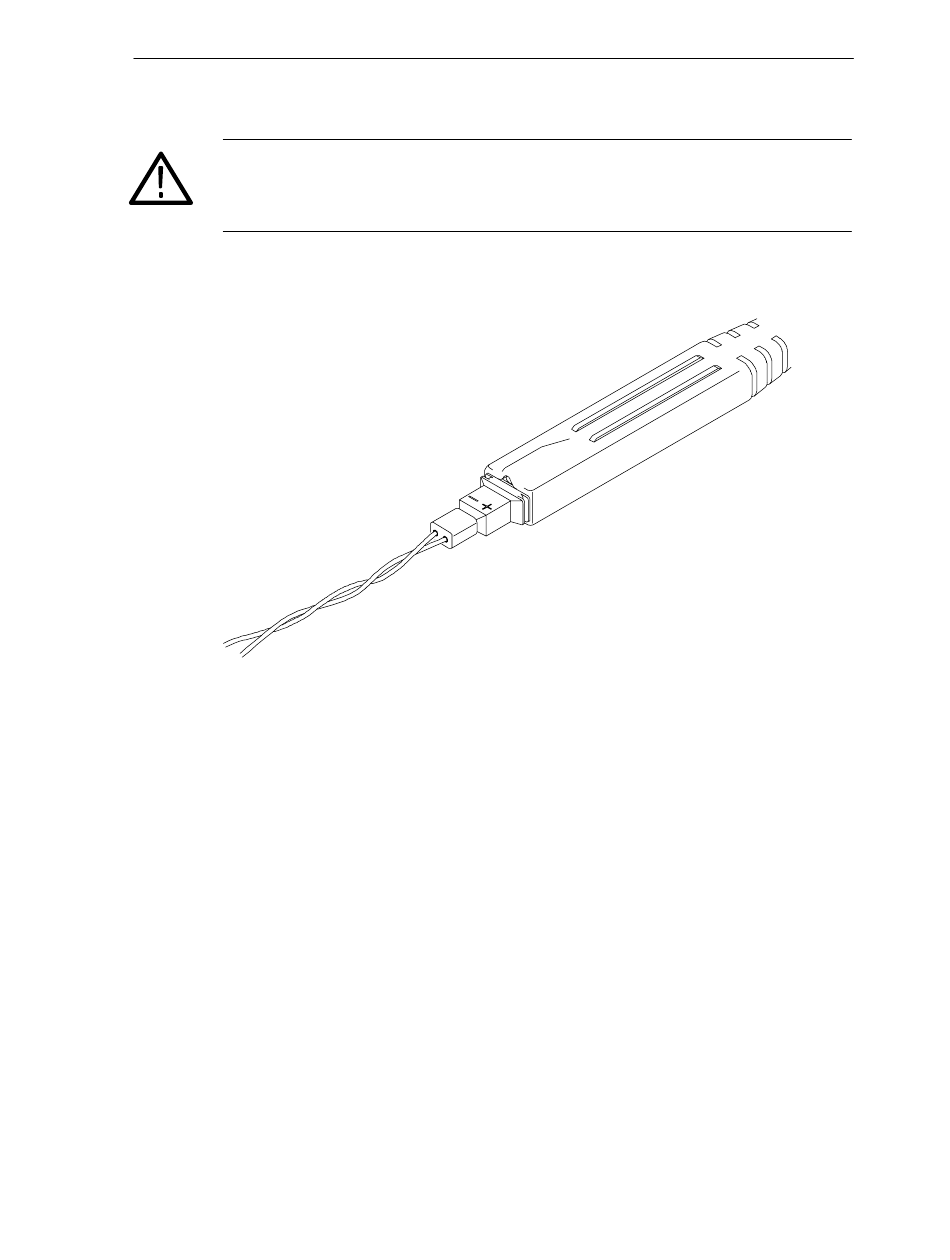

Abbildung 7: Verdrehen der Eingangsleitungen
Verlängerung der Erdleitung
Die Verlängerung der Erdleitung hat, wenn überhaupt, nur ge-
ringfügige Auswirkungen auf die Messungen. Bei den meisten
Schaltkreisen hat der Erdpfad von der Differentialquelle eine
ausreichend hohe Impedanz, um ein von der Leitungsinduktanz
verursachtes Nachschwingen zu dämpfen.
Verlängerung des Tastkopfausgangs
Mit dem TekProbe-Netzteil 1103 ist es möglich, den Ausgang des
Tastkopfs zu verlängern, um den Tastkopf an andere Arten von
Meßgeräten oder einfach an eine sich außerhalb der Tastkopfreich-
weite befindende Signalquelle anschließen zu können.
P6246 & P6247 Anleitung
Referenzteil
25
