Fonctionnement
8
4.3
Enroulement avec mandrin de 76 mm
1
2
8

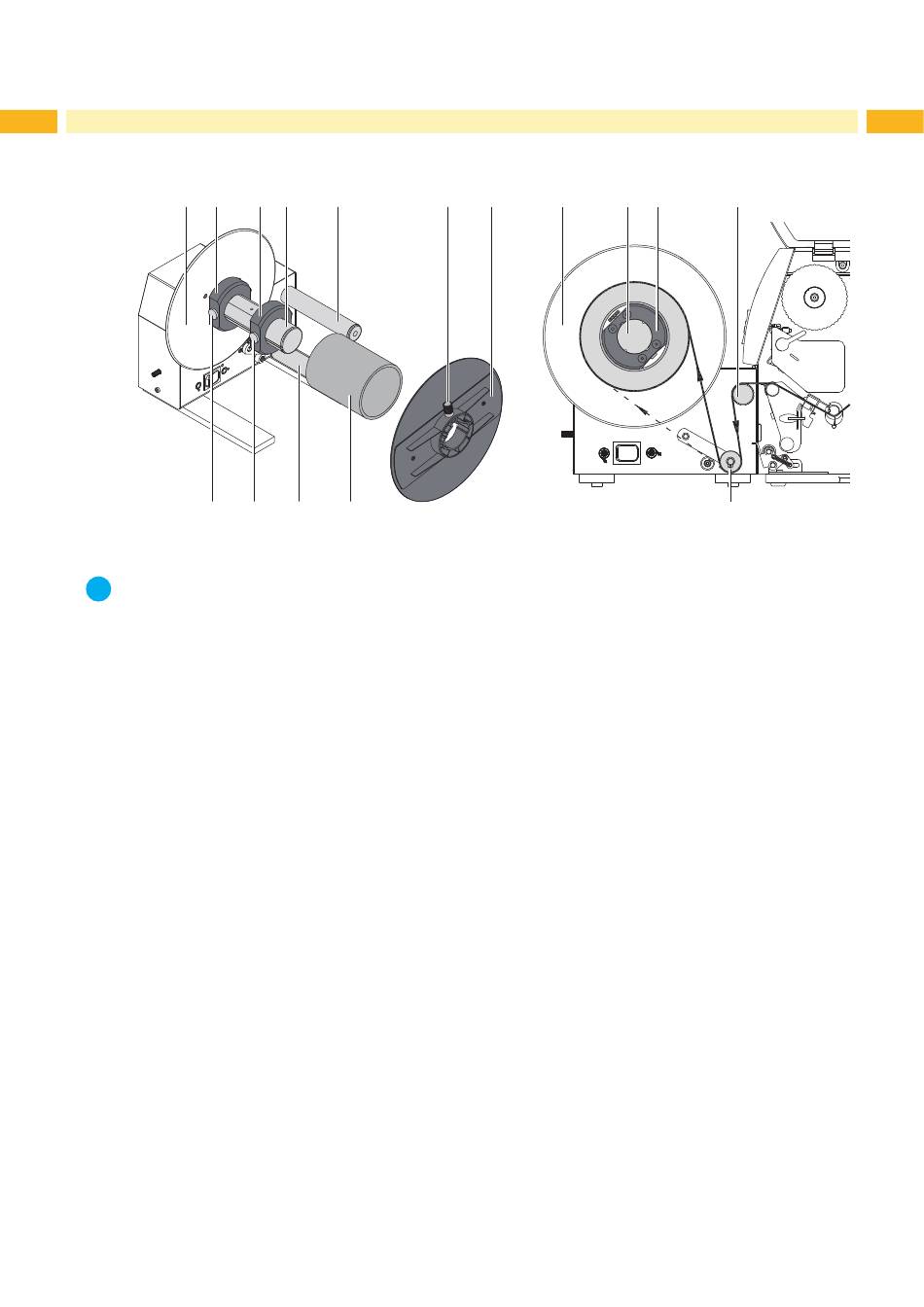

Figure 5
Enroulement avec mandrin de 76 mm
i
Information!
Utiliser un mandrin dont la largeur est supérieure d'environ 1 mm à la largeur de la bande d'étiquettes.
1. Retirer le ressort de maintien de l'axe d'enroulement 4.2 page 7.
2. Fixer le premier adaptateur (2) sur l'axe d'enroulement (4) et le déplacer jusqu'à buter contre le plateau (1).
3. Serrer la vis moletée (8).
4. Fixer le second adaptateur (3) et le déplacer sur l'axe d'enroulement (4), afin que la distance entre le bord
extérieur de l'adaptateur et le plateau (1) soit légèrement inférieure à la largeur du mandrin.
5. Serrer la vis moletée (9).
6. Placer le mandrin (11) sur les adaptateurs de mandrin (2,3). S'assurer que le mandrin soit bien positionné contre
le plateau (1).
7. Guider la bande d'étiquettes à travers l'axe de déviation (5) et sous le bras tendeur (10) jusqu'au mandrin (11).
S'assurer que la bande d'étiquettes soit bien positionnée contre le plateau (1).
8. Fixer la bande d'étiquettes suivant le sens d'enroulement sur le mandrin avec de l'adhésif (ou éventuellement
avec une étiquette).
- ligne continue pour les étiquettes à enroulement extérieur.
- ligne pointillée pour les étiquettes à enroulement intérieur.
9. Plaquer légèrement le plateau (7) avec la vis de fixation vers l'extérieur jusqu'à buter sur le mandrin.
10. Serrer la vis moletée (6) de le plateau.
L'enrouleur est prêt à fonctionner et va démarrer dès que l'imprimante va faire avancer la matière.
3
4
5
9
10
11
6 6
7
1
4
3
5
10
8
