COMPACT 1.4
Achtung! Die Polaritäten beim Anschluss der Anlage an die Batterie nicht vertauschen. Ist dies der Fall,
schaltet sich die Bedientafel nicht ein und das Gerät funktioniert nicht.
Gebläse
Az Blau
N Chwarz
R Rot
V Grün
B Weiss
A Gelb
Na Oranbe
M Braun
Kompressor
electronisches
modul
WICHTIGER WARNHINWEIS!
Flachbandleitung
Na
Elektroniksteuerung
-
+
+
F
D
C
P
T
Kompressor
Air conditioning for vehicles
ºC
ºF
ON/OFF
TEMP
Sicherung 10 A.
Sicherung 25 A.
Batterie
49

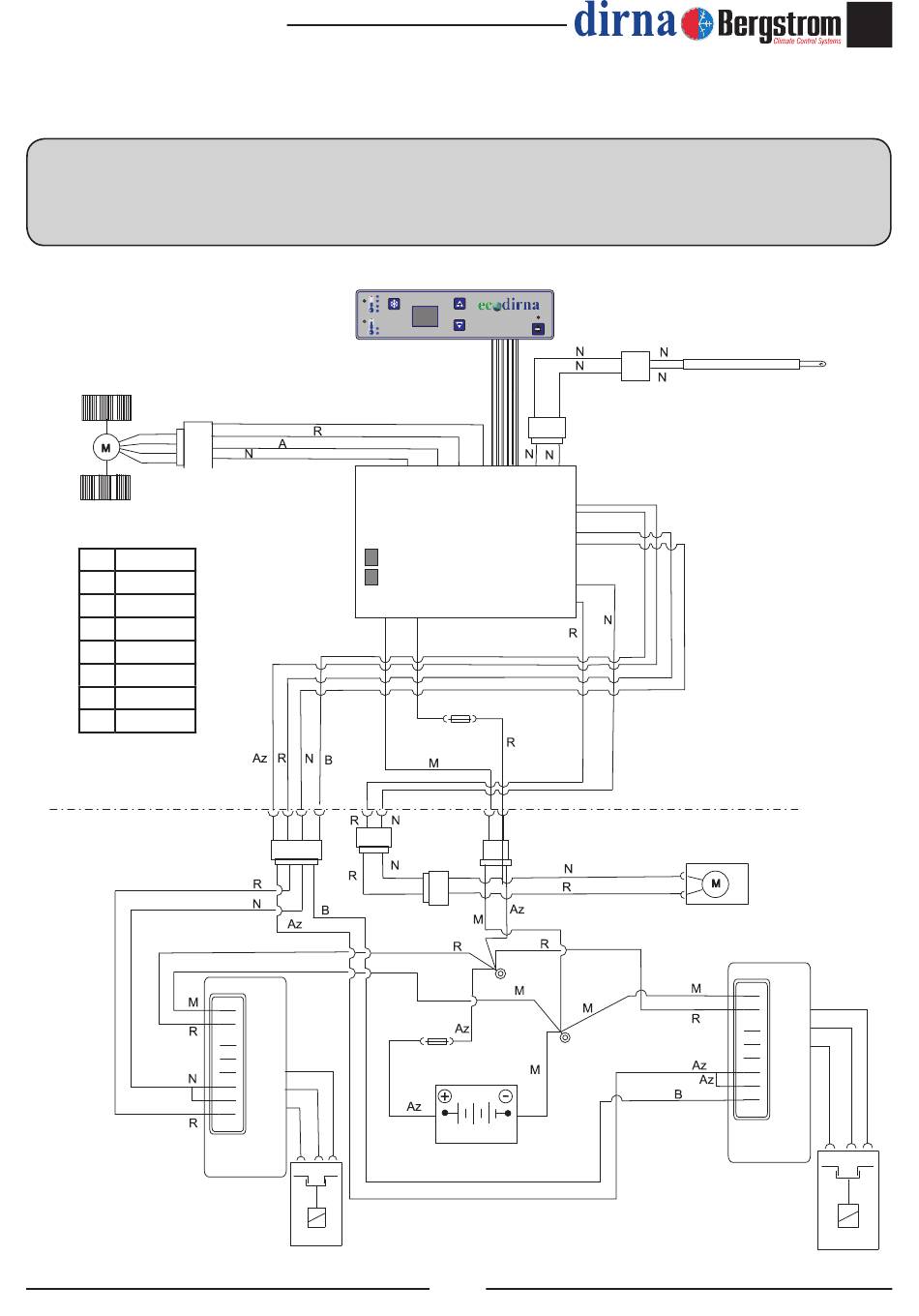

ElektrischeVerkabelung
