COMPACT 1.4

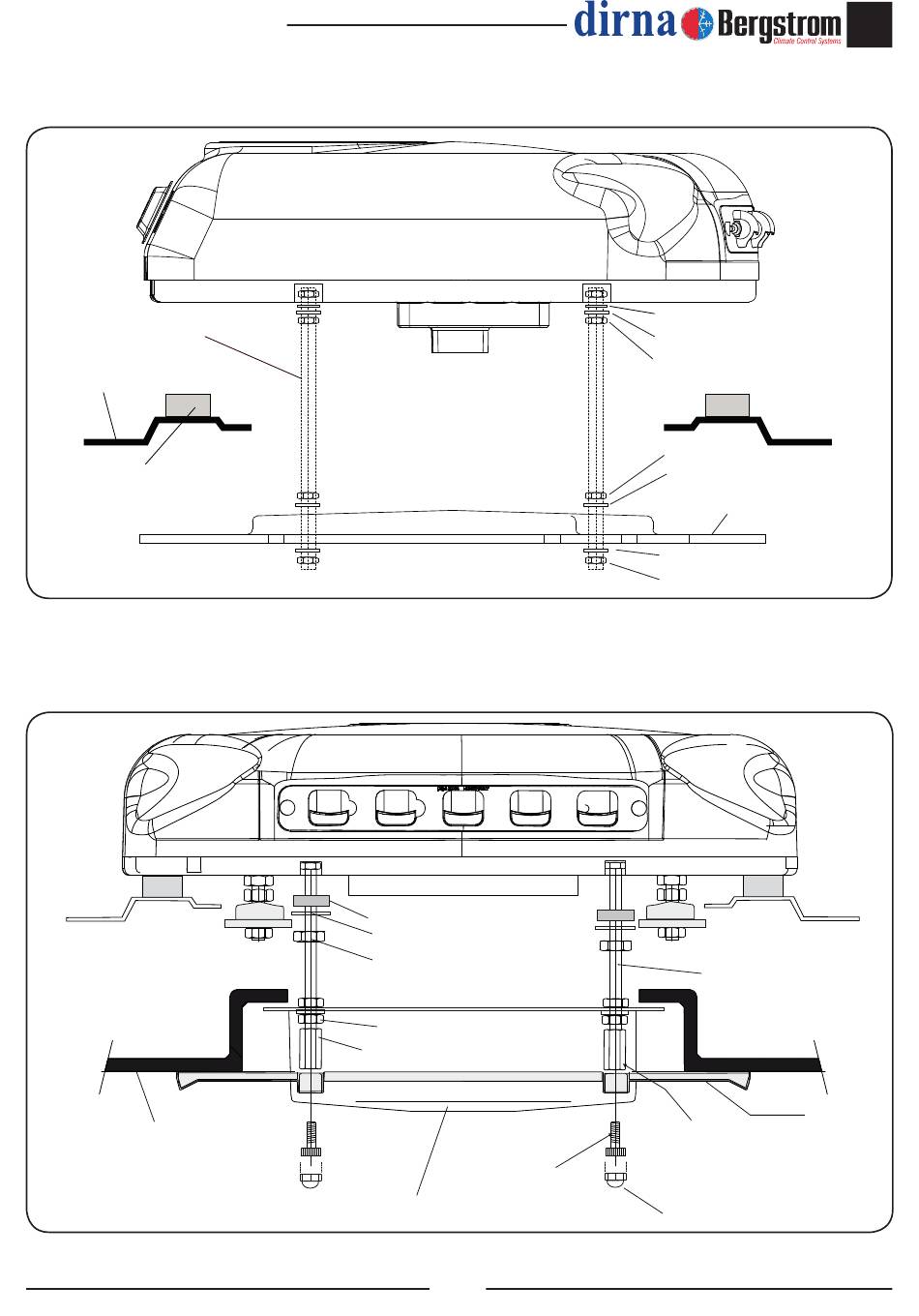

Vista explosionada hasta la fijación de los soportes
Espárrago
M8 x125 x 100 ó 120
Techo cabina
Junta de EPDM de 25 mm.
Vista explosionada hasta la fijación de las consolas
Tapizado
Panel interior de distribución de aire
Arandela goma Ø6
Arandela plana Ø6 ala ancha
TuercaM6
Tuerca M6
Exágono M6
Tornillo 6/100x15 allen
sujeción consola
11
Air conditioning for vehicles
Arandela de goma ø 7
Arandela plana ø 8 ala ancha
Tuerca M8
Tuerca M8
Arandela plana ø 6 ala ancha
Soporte de fijación
Arandela plana ala ancha
Tuerca M8 autoblocante
Espárrago M6
La parte inferior del exágono
debe quedar a 1 mm del tapizado
(4) Tapón protector M6
/ Embellecedor
ES
Consola
