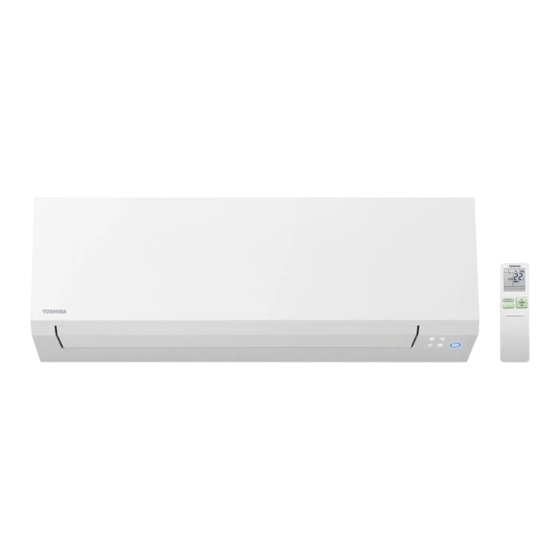

Toshiba RAS-B07N4KVSG-E Manuel D'utilisation
Toshiba RAS-B07N4KVSG-E Manuel D'utilisation

Toshiba RAS-B07N4KVSG-E Manuel D'utilisation

Type split
Masquer les pouces Voir aussi pour RAS-B07N4KVSG-E:
Table des Matières

Publicité

Liens rapides

MANUEL D'INSTALLATION
CLIMATISEUR (TYPE SPLIT)
Unité intérieure
RAS-B07, 10, 13, 16N4KVSG-E
Unité extérieure
RAS-07, 10, 13, 16J2AVSG-E
R32
FRANÇAIS
1 126 250 102

Publicité

Table des Matières
loading

Sommaire des Matières pour Toshiba RAS-B07N4KVSG-E

  • Page 1 MANUEL D’INSTALLATION FRANÇAIS CLIMATISEUR (TYPE SPLIT) Unité intérieure RAS-B07, 10, 13, 16N4KVSG-E Unité extérieure RAS-07, 10, 13, 16J2AVSG-E 1 126 250 102...
  • Page 2: Table Des Matières

    SOMMAIRE MESURES DE SÉCURITÉ ..............................1 PIÈCES ACCESSOIRES ..............................5 PLAN D’INSTALLATION DES UNITÉS INTÉRIEURE ET EXTÉRIEURE .................6 Pièces d’Installation en Option ............................6 UNITÉ INTÉRIEURE ................................7 Endroit d’Installation ................................7 Ouverture du Trou et Montage de la Plaque d’Installation .....................7 Comment se connecter avec la télécommande pour un fonctionnement par câble ............7 Installation de la Conduite et du Tuyau de Purge ......................8 Installation de l’Unité...
  • Page 3: Mesures De Sécurité

    MESURES DE SÉCURITÉ MESURES DE SÉCURITÉ Lisez attentivement les consignes de ce manuel avant Cet appareil contient du R32. d’utiliser l’unité. • Avant installation, lire attentivement les consignes de sécurité suivantes. • Respecter impérativement les consignes fournies ici afi n d’éviter toute situation dangereuse.
  • Page 4 DANGER • UTILISATION PAR DES PERSONNES QUALIFIES SEULEMENT. • COUPER L’ALIMENTATION PRINCIPALE ET LE COUPEUR AVANT TOUT TRAVAUX ELECTRIQUES. S’ASSURER QUE TOUS LES SWITCHES ET LE COUPEUR SONT ETEINTS. TOUT OUBLI PEUT ETRE LA CAUSE D’ELECTROCUTION. • CONNECTER LE CABLE DE CONNEXION CORRECTEMENT. SI LA CONNEXION EST MAUVAISE, DES PARTIES ELECTRIQUES PEUVENT ETRE ENDOMMAGEES.
  • Page 5 AVERTISSEMENT • Ne jamais modifi er cette unité en deplaçant ne fusse qu’une garde de securité ou en évitant ne fusse qu’un switch d’enclenchement de securité. • Ne pas installer dans un endroit qui ne peut supporter le poids de l’appareil. La chut de l’unité...
  • Page 6: Un Rapport Doit Etre Depose Aupres Du Fournisseur D'electricite Local

    ATTENTION • L’exposition de l’appareil à l’eau ou à l’humidité avant l’installation peut provoquer l’électrocution. Ne pas garder dans un sous-sol humide ou exposer à la pluie ou l’eau. • Après avoir enlevé l’unité de son emballage, l’examiner soigneusement afi n de détecter tout défaut.
  • Page 7: Pièces Accessoires

    Plaque d’installation × 1 Télécommande sans fil × 1 Pile × 2 Support de la télécommande × 1 Filtre Ultra-pur Toshiba × 2 Vis de montage × 6 Vis à bois à tête plate × 2 Mode d’emploi × 1 Manuel d’installation ×...
  • Page 8: Plan D'installation Des Unités Intérieure Et Extérieure

    PLAN D’INSTALLATION DES UNITÉS INTÉRIEURE ET EXTÉRIEURE PLAN D’INSTALLATION DES UNITÉS INTÉRIEURE ET EXTÉRIEURE Pour la tuyauterie arrière gauche, inférieure gauche et gauche Crochet Plaque d’installation Coupez un morceau de la boîte Vis à bois à d’emballage de l’unité intérieure pour tête plate faire une SPACER.
  • Page 9: Unité Intérieure

    UNITÉ INTÉRIEURE UNITÉ INTÉRIEURE Quand la plaque d’installation est directement Endroit d’Installation montée sur le mur • Endroit qui procure l’espace autour de l’unité intérieure comme représenté 1. Fixer de façon ferme la plaque d’installation sur le mur en vissant les sur le diagramme parties supérieure et inférieure pour accrocher l’unité...
  • Page 10: Pour L'unité Interne

    Panneau avant Câble de commande Vis (Ø3,1×16L) pour suspendre la Trou pour suspendre télécommande la télécommande Câble de commande Télécommande Télécommande Vis (Ø3,1 × 25L) pour Capuchon des vis fi xer le couvercle des batterie 70 mm * Taille de câble 28-22 AWG ou 0,08-0,32 mm Diamètre extérieur 4,7 mm maximum, câble de commande longueur 30 m ou...
  • Page 11: Dans Le Cas D'une Conduite Inférieure Droite Ou Inférieure Gauche

    Procédure de dépose du tuyau de purge REMARQUE • Pour retirer le fl exible d’évacuation, retirer la vis Si le tube est incorrectement courbé, l’unité intérieure peut être instablement de fi xation et tirer le fl exible vers l’extérieur. fi xée sur le mur. •...
  • Page 12: Drainage

    2. Mettre de l’eau dans le bassin de drainage et s’assurer que l’eau est Drainage drainée à l’extérieur. 3. Lors de la connexion de l’extension de l’embout du drain, isoler la partie de connexion de l’embout du drain du tube protégé. 1.
  • Page 13: Drainage De L'eau

    Drainage de L’eau Connexion du Tuyau Réfrigérant • La plaque de base de l’unité extérieure possède des trous pour garantir Evasement que l’eau de dégivrage produite pendant les opérations de chauffage est drainée effi cacement. 1. Couper le tuyau à l’aide d’un cutter de tube. Si un drain centralisé...
  • Page 14: Evacuation

    Précautions concernant le maniement des vannes Evacuation • Ouvrir entièrement la tige de manoeuvres en la tournant vers l’extérieur Après le raccordement de la tuyauterie à l’unité intérieure, vous pouvez mais n’essayez pas de l’ouvrir au-delà de la butée. effectuer la purge de l’air en une seule fois. Taille du tuyau de la valve compacte Taille de la clé...
  • Page 15: Travaux Électriques

    TRAVAUX ÉLECTRIQUES TRAVAUX ÉLECTRIQUES Modèle RAS-B07N4KVSG-E RAS-B10N4KVSG-E RAS-B13N4KVSG-E RAS-B16N4KVSG-E Alimentation électrique 50Hz, 220 – 240 V Monophasé Intensité d’utilisation maximale 4,50A 6,75A 7,50A 9,50A Intensité nominale du disjoncteur Câble d’alimentation électrique H07RN-F ou 60245 IEC66 H07RN-F ou 60245 IEC66 (1,5 mm...
  • Page 16: En Cas De Raccordement D'une Unité Intérieure Avec Une Unité Extérieure 1:1

    En cas de raccordement d’une unité intérieure avec une unité extérieure 1:1 Arrivée de l’alimentation électrique au niveau du bornier de l’unité extérieure (Recommandé) Unité Intérieure Unité Extérieure Longueur de dénudation du Câble de raccordement Câble de connexion raccorder à 1 2 3 câble de connexion Bloc terminal Bloc terminal (L N 1 2 3)
  • Page 17: Schéma De Câblage De L'entrée D'alimentation Électrique Pour Unité Extérieure

    Schéma de câblage de l’entrée d’alimentation électrique pour unité extérieure 1:1 Entrée de puissance au niveau du bloc terminal de l’unité extérieure (Recommandé) Bornier Châssis intérieur Châssis Bornier extérieur Entrée de puissance Entrée de puissance au niveau du bloc terminal de l’unité intérieure (Optionnel) Bornier Châssis intérieur...
  • Page 18: En Cas De Raccordement D'une Unité Intérieure Avec Un Système Multiple À Inverseur (Ims)

    En cas de raccordement d’une unité intérieure avec un système multiple à inverseur (IMS) Arrivée de l’alimentation électrique au niveau du bornier de l’unité extérieure Unité Intérieure Unité Extérieure Longueur de dénudation du Câble de raccordement Câble de connexion raccorder à 1 2 3 Bloc terminal câble de connexion 1(L)
  • Page 19: Autres

    AUTRES AUTRES Test de Fuite Gaz Opération du Test Pour activer le mode TEST RUN (COOL), appuyer sur le bouton [RESET] Vérifi ez les pendant 10 secondes. (Le beeper émettra un court beep.) emplacements d’installation de l’unité intérieure. Bouton OPERATION / Vérifi...
