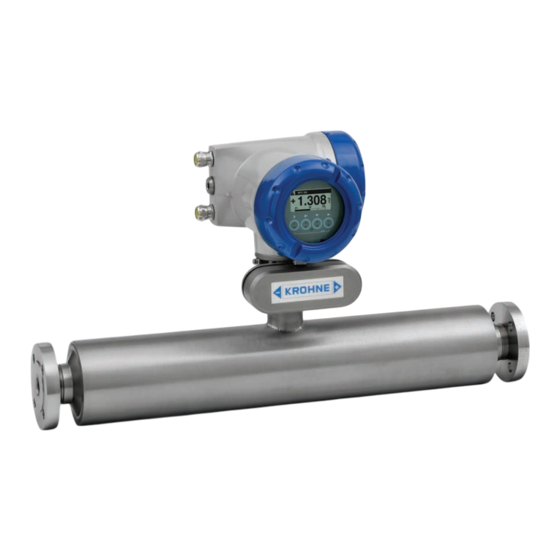

Capteur de mesure pour débit-masse
•
Le capteur de mesure optimal pour les applications difficiles
•
Tube de mesure monotube droit
•
Quatre différents matériaux en option pour le tube de mesure
La présente documentation n'est complète que si elle est utilisée avec la
documentation concernant le convertisseur de mesure.
© KROHNE 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr
Notice technique
Notice technique
Notice technique
Notice technique

Publicité

Table des Matières
loading

Manuels Connexes pour KROHNE OPTIMASS 7000

Sommaire des Matières pour KROHNE OPTIMASS 7000

  • Page 1 • Quatre différents matériaux en option pour le tube de mesure La présente documentation n'est complète que si elle est utilisée avec la documentation concernant le convertisseur de mesure. © KROHNE 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr...

  • Page 2: Table Des Matières

    2.4.4 Raccord de purge en option....................29 3 Montage 3.1 Fonction de l'appareil..................... 30 3.2 Restrictions de montage ....................30 3.2.1 Principes généraux de montage................... 30 3.2.2 Protection solaire........................32 4 Notes www.krohne.com 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr...

  • Page 3: Caractéristiques Produit

    CARACTÉRISTIQUES PRODUIT OPTIMASS 7000 1.1 Vue d'ensemble L'OPTIMASS 7000 est le seul capteur de mesure de débit-masse monotube droit disponible au ® choix en titane, acier inox, Hastelloy ou tantale. Version compacte 1 Multiples fonctions de diagnostic. 2 Disponible avec brides de raccordement standard et raccords sanitaires 3 Module électronique standard pour tous les capteurs avec mémorisation redondante des paramètres de calibrage et...

  • Page 4: Applications

    • Mélanges non homogènes • Produits chargés de particules solides ou contenant des bulles de gaz • Transactions commerciales • Mesures de chargement et de transactions commerciales • Boues • Liquides fortement corrosifs www.krohne.com 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr...

  • Page 5: Caractéristiques Et Options

    • Permet la vidange sûre de produits chimiques dangereux. • Peut aussi être utilisée pour la détection prématurée d'une défaillance du tube de mesure en cas de mesure de produits chimiques hautement toxiques. 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr www.krohne.com...

  • Page 6: Combinaisons De Capteur / Convertisseur De Mesure

    (monotube) 1 une bobine excitatrice 2 et deux capteurs (3 et 4) positionnés de part et d'autre de la bobine excitatrice. Capteur sous tension 1 Tubes de mesure 2 Sens d'oscillation 3 Onde sinusoïdale www.krohne.com 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr...
  • Page 7 Ce déphasage est directement proportionnel au débit-masse. La masse volumique est déterminée par évaluation de la fréquence d'oscillation et la température est mesurée à l'aide d'une sonde Pt500. 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr www.krohne.com...

  • Page 8: Caractéristiques Techniques

    . / 0,000076% par 1 psig ® Titane / Acier inox / Hastelloy / Tantale Masse volumique Masse volumique Masse volumique Masse volumique Échelle de mesure 400...2500 kg/m / 25...155 lbs/ft www.krohne.com 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr...

  • Page 9: Conditions De Service

    Enceinte de confinement certifiée DESP / CRN Enceinte de confinement certifiée DESP / CRN Enceinte de confinement certifiée DESP / CRN Titane (Cylindre extérieur en acier inox -1…63 barg / -14,5…910 psig 304 ou 316) 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr www.krohne.com...

  • Page 10: Conditions De Montage

    Aluminium moulé sous pression (revêtement en polyuréthane) séparée) Acier inox en option 316L (1.4401) Raccordements process Bride Bride Bride Bride DN10…100 / PN40…100 ASME ½…4" / ASME 150…600 10…100A / 10...20K www.krohne.com 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr...

  • Page 11: Raccordements Électriques

    OPTIMASS 7300C Sorties signal non Ex I, avec enveloppe de réchauffage/isolation Compartiment de raccordement Ex d II 2 G Ex d [ib] IIC T6..T1 II 2 D Ex tD A21 IP6x T170°C 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr www.krohne.com...

  • Page 12: Températures Limites Pour Atex (Selon 94/9/Ce)

    T150 T130 T3 – T1 T150 T130 T3 – T1 T150 OPTIMASS 7000 / 7010C - avec enveloppe de réchauffage/isolation T130 T3 – T1 T165 T130 T3 – T1 T165 www.krohne.com 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr...
  • Page 13 19 kN 25 kN 38 kN 60 kN 80 kN 80 kN 170 kN Hygienic (all connections) 1,5 kN 2 kN 5 kN 9 kN 12 kN 12 kN 18 kN 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr www.krohne.com...

  • Page 14: Incertitude De Mesure

    L'incertitude de mesure est définie comme l'erreur de mesure due à l'effet combiné de l'incertitude de mesure appareil et de la stabilité du zéro. Conditions de référence Produit Température +20°C / +68°F Pression de service 1 barg / 14,5 psig www.krohne.com 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr...

  • Page 15: Guide Pour Pression De Service Maximale

    3 Brides PN63 DIN 2637 4 Cylindre extérieur (option DESP / CRN 63 barg) 5 Brides JIS 20K 6 Brides DIN 2635 PN40 7 Brides JIS 10K 8 Raccords hygiéniques 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr www.krohne.com...

  • Page 16: Déclassement De La Pression / Température Pour Débitmètres Titane Gr 9 (Pour Toutes Les Tailles De Débitmètre, Raccords À Bride Selon Asme B16.5)

    2 Tube standard et cylindre extérieur 316L (option DESP 100 barg) avec brides ASME 600 lbs (tailles DN40...80) 3 Cylindre extérieur (option DESP/CRN 63 barg) 4 ASME 300 lbs 5 ASME 150 lbs 6 Raccords hygiéniques www.krohne.com 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr...
  • Page 17 2 Déclassement de tubes de mesure en acier inox et Hastelloy® et tantale et déclassement de cylindre extérieur pour débitmètres tantale (toutes tailles). 3 Brides JIS 20K 4 Brides DIN 2635 PN40 5 Brides JIS 10K 6 Raccords hygiéniques (option de température étendue, acier inox uniquement) 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr www.krohne.com...
  • Page 18 SUIVANT LAQUELLE EST LA PLUS BASSE ! SUIVANT LAQUELLE EST LA PLUS BASSE ! • Le fabricant recommande de remplacer les joints à intervalles réguliers. Ceci permettra de maintenir l'intégrité hygiénique du raccordement. www.krohne.com 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr...

  • Page 19: Dimensions Et Poids

    Acier inox (compact) 55,4 65,3 71,9 96,1 197,3 338,1 597,7 Aluminium (séparé) 34,5 44,4 75,2 176,4 317,2 576,8 Acier inox (séparé) 36,3 46,2 52,8 178,2 578,6 Tantale ajouter 20,2 33,2 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr www.krohne.com...
  • Page 20 1 toutes pressions jusqu'à 600 lbs et toutes brides DIN avec passage de bride. 2 Bride ASME 600 lbs et tous types de brides DIN avec passage de bride : C, D, E et F. www.krohne.com 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr...
  • Page 21 B (bride standard) 21,9 ±0,08 21,6 ±0,08 27,5 ±0,08 36,4 ±0,08 43,3 ±0,08 C1 (compact) 12,2 12,2 12,5 13,6 14,6 C2 (séparé) 9 ±0,08 9 ±0,08 9,3 ±0,08 10,4 ±0,08 11,4 ±0,08 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr www.krohne.com...

  • Page 22: Versions Hygiéniques

    DIN 11864-2 forme A DIN 11864-2 forme A DIN 11864-2 forme A DN10 528 ±2 DN15 566 ±2 DN25 718 ±2 DN40 948 ±2 DN50 1124 ±2 DN80 1538 ±2 www.krohne.com 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr...
  • Page 23 DIN 11864-2 forme A DIN 11864-2 forme A DIN 11864-2 forme A DN10 20,8 ±0,08 DN15 22,3 ±0,08 DN25 28,3 ±0,08 DN40 37,3 ±0,08 DN50 44,3 ±0,08 DN80 60,5 ±0,08 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr www.krohne.com...
  • Page 24 DN40 1017 ±2 DN50 1193 ±2 Tri-clamp ISO 2852 Tri-clamp ISO 2852 Tri-clamp ISO 2852 Tri-clamp ISO 2852 1" 665 ±2 1½" 855 ±2 2" 1077 ±2 3" 1355 ±2 www.krohne.com 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr...
  • Page 25 DN40 40 ±0,08 DN50 47 ±0,08 Tri-clamp ISO 2852 Tri-clamp ISO 2852 Tri-clamp ISO 2852 Tri-clamp ISO 2852 1" 26,2 ±0,08 1½" 33,7 ±0,08 2" 42,4 ±0,08 3" 53,3 ±0,08 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr www.krohne.com...

  • Page 26: Raccords Hygiéniques: Versions Adaptateurs (Filetés Mâles)

    2" 1076 ±2 3" 1354 ±2 Filetage mâle RJT Filetage mâle RJT Filetage mâle RJT Filetage mâle RJT 1" 676 ±2 1½" 866 ±2 2" 1088 ±2 3" 1366 ±2 www.krohne.com 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr...
  • Page 27 2" 42,4 ±0,08 3" 53,3 ±0,08 Filetage mâle RJT Filetage mâle RJT Filetage mâle RJT Filetage mâle RJT 1" 26,6 ±0,08 1½" 34,1 ±0,08 2" 42,8 ±0,08 3" 53,8 ±0,08 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr www.krohne.com...

  • Page 28: Version Avec Enveloppe De Réchauffage

    Acier inox & Hastelloy 2 ±0,04 2,2 ±0,04 3,5 ±0,04 3,9 ±0,08 7,9 ±0,08 1,0 ±0,04 Tantale Tantale Tantale Tantale 2 ±0,04 2,2 ±0,04 3,5 ±0,04 3,9 ±0,04 1,0 ±0,04 www.krohne.com 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr...

  • Page 29: Raccord De Purge En Option

    Tantale Tantale Tantale Dimensions [pouces] Titane & acier inox Titane & acier inox Titane & acier inox Titane & acier inox ® Hastelloy Hastelloy Hastelloy Hastelloy Tantale Tantale Tantale Tantale 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr www.krohne.com...

  • Page 30: Montage

    • Les capteurs sont insensibles aux couplages parasites et peuvent être montés en série ou en parallèle. • Eviter de monter le capteur au point le plus élevé de la conduite car de l'air ou du gaz pourrait s'y accumuler et fausser la mesure. www.krohne.com 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr...

  • Page 31: Positions De Montage

    6 Eviter de monter le capteur sur une conduite verticale à sens d'écoulement descendant. Ceci peut provoquer un dé- gazage du produit. Si un tel montage du capteur est nécessaire, installer un obturateur ou une vanne de régulation en aval pour assurer une contre-pression. 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr www.krohne.com...

  • Page 32: Calibrage Du Zéro

    2 S'il n'est pas possible d'interrompre l'écoulement du produit à mesurer, installer un bypass pour le calibrage du zéro. 3.2.2 Protection solaire Le débitmètre DOIT être protégé du rayonnement solaire direct. 1 Montage horizontal 2 Montage vertical www.krohne.com 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr...

  • Page 33: Notes

    NOTES OPTIMASS 7000 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr www.krohne.com...
  • Page 34 NOTES OPTIMASS 7000 www.krohne.com 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr...
  • Page 35 NOTES OPTIMASS 7000 09/2013 - 4000744302 - TD OPTIMASS 7000 R09 fr www.krohne.com...
  • Page 36 Systèmes de mesure pour pétroliers de haute mer Siège social KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 D-47058 Duisburg (Allemagne) Tél. :+49 (0)203 301 0 Fax:+49 (0)203 301 10389 info@krohne.de Consultez notre site Internet pour la liste des contacts KROHNE : www.krohne.com...
