Bodet Sigma Power Notice D'installation Et D'utilisation

Consignes de sécurité – Précautions d'utilisation :
Attention : l'installation et l'entretien de ce matériel doivent
être réalisés par une personne habilitée.
Le Sigma Power est une alimentation TBTS pour les
produits de la gamme Sigma Bodet.
Les 2 sorties 24VDC ne doivent pas être câblées en
parallèle.
Le Sigma Power est raccordé à l'alimentation secteur 110-
230 VAC. L'installation doit être conforme à la norme IEC
364 (NFC 15-100 pour la France).
Prévoir un disjoncteur phase-neutre de 16 A, rapidement
accessible en amont de la ligne d'alimentation. Ce
disjoncteur assure la protection et le sectionnement de
l'alimentation et doit être coupé en cas de maintenance.
Le Sigma Power doit être monté dans une armoire, un
coffret, etc., pour assurer :
Une enveloppe de protection contre les chocs électriques,
Une enveloppe de protection mécanique,
Une enveloppe de protection contre le feu ,
Une enveloppe de protection contre les chutes d'eau et la
poussière (degré de pollution II maximum). Les différents
câbles doivent être fixés dans «l' armoire ou le coffret» de
façon à ne pas exercer de contraintes sur les bornes de
raccordement. De plus, les conducteurs d'un même circuit
doivent être attachés entre eux près du bornier pour éviter
une réduction de l'isolation dans le cas ou une des bornes
viendrait à se desserrer.
1 - INSTALLATION ÉLECTRIQUE
Raccorder l'alimentation secteur (Fig.: 1).
L'alimentation secteur de cet appareil doit comporter un
disjoncteur phase neutre de 16 A maximum courbe C,
rapidement accessible en amont de la ligne d'alimentation.
Tous les câbles doivent être attachés soit au mur (version
murale) soit au châssis de l'armoire (version Rack) avant
d'être raccordés aux différents borniers, ceci pour éviter
toute traction sur ces borniers. De plus, les fils électriques
de chaque borniers, doivent être attachés entre eux afin de
maintenir les différentes isolations en cas de premier défaut.
Raccorder les sorties 24VDC (Fig.: 2).
Notice d'installation et d'utilisation
Module d'alimentation Sigma Power
S'assurer à réception que le produit n'a pas été endommagé durant le transport pour réserve au transporteur.

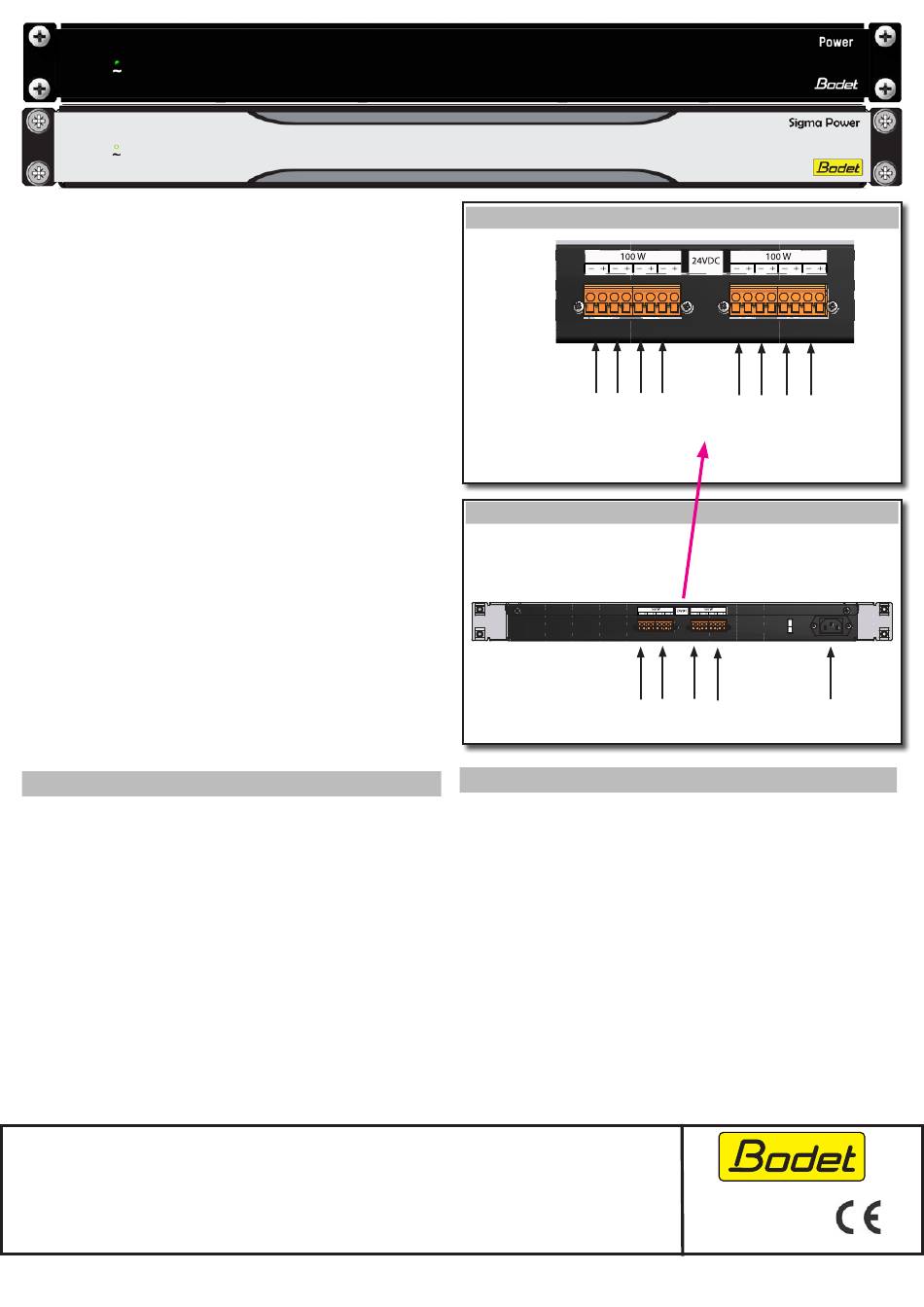

FIG. 1 :
FIG. 2 :
Sorties 24VDC
2 - CARACTÉRISTIQUES TECHNIQUES
► Alimentation 100 à 240 VAC 50Hz.
► Sortie : 24 VDC.
► Limitation de courant : 2 x 4,5 ampères.
► Voyant présence secteur.
► Dimensions du rack : H 44 x L 483 x P 200mm.
► Installation en intérieur en rack 19''.
► Température de fonctionnement : 0° à +50°C.
► Poids : 2 kg.
► Indice de protection : IP30.
► Isolation électrique : classe 1.
Normes applicables :
NF EN 61000-3-2 : Directive CEM.
NF EN 61000-3-3 : Directive CEM.
73/23/CEE/89/336 : Basse tension.
8 sorties 24VDC
vers Sigma
Alimentation
100 à 240 VAC
vers Sigma
BP1 49340 TRÉMENTINES
FRANCE
Tél. 02 41 71 72 00
Fax. 02 41 71 72 01
www.bodet.fr
Réf. 606580 G
