3| Domaines d'application

3 .1 Fluide frigorigène
• CO
: R744 (recommandation CO
2

3.2 Remplissage d'huile

Les compresseurs sont remplis en usine avec le type d'huile suivant :
GEA C 85 E (seule cette huile peut être utilisée)
ATTENTION Dommages matériels possibles.

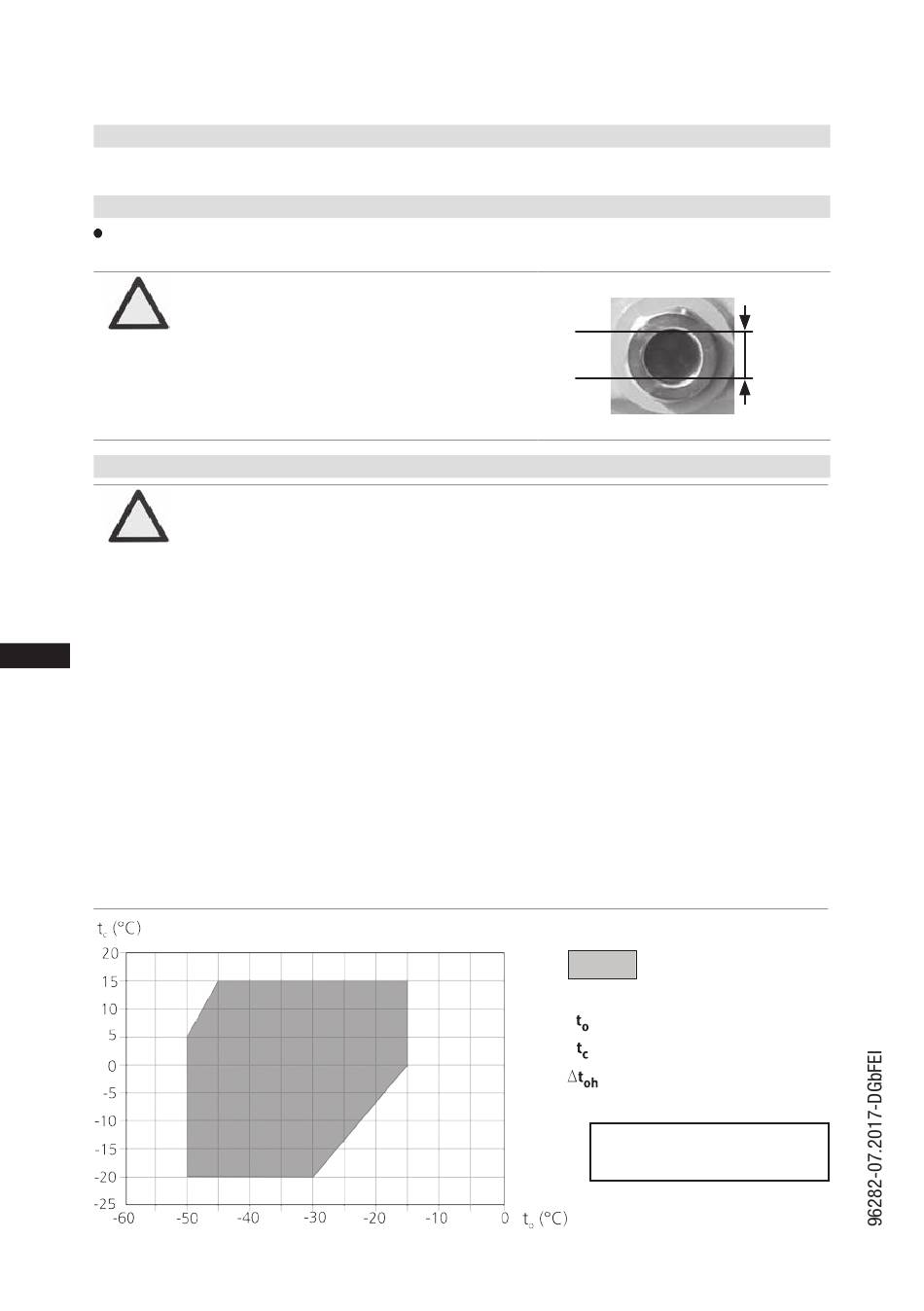

3.3 Limites d'utilisation

ATTENTION Les diagrammes suivants illustrent les limites d'utilisation admis-
D
GB
F
E
Fig. 5
8
qualité 4.5 (< 5 ppm H
2
Le niveau d'huile doit être situé
dans la zone visible du voyant.
En cas de sur ou de sous-rem-
plissage, de sérieux dommages
peuvent survenir au niveau du
compresseur!
sibles pour le fonctionnement des compresseurs. Veuillez prêter
attention à la signification des zones grisées. Les plages limites ne
doivent en aucun cas être sélectionnées comme base de calcul ou
de fonctionnement continu.
- Température ambiante admissible (-20°C) - (+60°C).
- Température finale de compression max. admissible : 160°C.
- Température de l'huile min. : ≥ 30°C.
- Gaz sous pression min. : ≥ 50°C.
- Nombre de démarrages max. admissible : 8x /h.
- Durée de fonctionnement minimale : 3 min. Le régime permanent
(condition de fonctionnement continu) doit être atteint.
En cas d'exploitation avec variateur de fréquence :
- Gamme de fréquence 30-70 Hz.
- Le courant et la puissance maximaux absorbés ne doivent pas
être dépassés. En cas de fonctionnement à une fréquence supéri-
eure à la fréquence réseau, la limite d'application peut donc être
restreinte.
R744
∆t
= 10 K
0h
O))
2
max.
Niveau
d'huile
min.
Domaine d'application
non restreint
Température d'évaporation (°C)
Température de condensation (°C)
Surchauffe des gaz aspirés (K)
Pression relative max. admis-
sible (LP/HP)
: 40/55 bar
1)
LP = Basse pression
1)
HP = Haute pression
~ ~
0,5 Ltr.
Fig. 4
