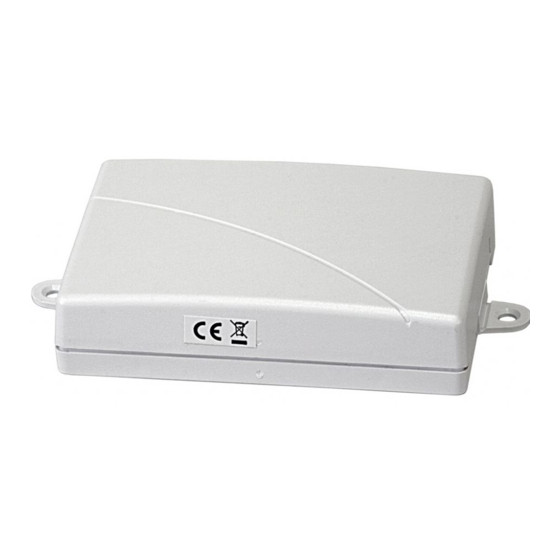

RF5108-433 v1.0 Manuel D'Installation
Merci
d'avoir acheté le Récepteur sans fil RF5108-433. Ce produit est le résultat de plusieurs
années de développement et il vous permettra de brancher un maximum de huit détecteurs
sans fil au PC580, PC585, PC1565 et aux panneaux de contrôle de la série Power.
Le RF5108-433 fonctionne à 433 MHz. Il offre plusieurs avantages :
•
les transmissions surveillées sont envoyées à des intervalles fixes de 64 minutes pour la
version nord américaine et de 12 minutes pour la version de l'Union européenne.
•
la délai de supervision programmable peut avoir une durée de 24 heures maximum
•
une disposition d'antenne de réception simultanée pour une meilleure réception RF
•
2 sorties PGM
En outre, le RF5108 possède les caractéristiques suivantes :
•
Des numéros de série à 6 chiffres pour tous les dispositifs sans fil : Ces nouveaux
numéros de série comportent des chiffres hexadécimaux. Veuillez lire la Section 3.1 "Note
sur les numéros de série électroniques (NSE)" pour de plus amples renseignements sur la
manière d'attribuer les dispositifs à 6 chiffres.
Nous sommes sûrs que le récepteur sans fil RF5108-433 apportera une amélioration pratique et
exceptionnelle au panneau de contrôle.
Section 1: Introduction
Le présent manuel décrit comment installer, programmer et entretenir le RF5108-433.
Avant d'installer le module RF5108-433, vous devrez avoir effectué les étapes suivantes :
1. Prévoyez l'installation et le câblage du système de sécurité (voir le Manuel d'installation de
votre système)
2. Installez le panneau de contrôle, et installez et attribuez au moins un clavier qui sera utilisé
pour la programmation.
3. Installez et attribuez tous les modules d'extension de zone câblés (PC5108) que vous pré-
voyez utiliser.
REMARQUE : Les panneaux de la série Power v2.x et antérieurs qui permettent l'utilisation de
modules d'extension de zone PC5108 occupent les zones en 2 groupes de 4 (par ex., zones 9-12
et zones 13-16). Les panneaux de la série Power v3.x et ultérieurs qui permettent l'utilisation de
modules d'extension de zone PC5108 occupent les zones en groupes de 8 (par ex., zones 9-16
et zones 17-24). Aucune des zones affectées à un module PC5108 ne peut être utilisée pour des
dispositifs sans fil.
Vous pouvez programmer le RF5108-433 à partir d'un clavier du système ou en utilisant le
logiciel de téléchargement en aval à partir d'un ordinateur à distance (par ex., DLS 2002). Pour
de plus amples renseignements, lisez le Manuel d'installation de votre système.
Lisez ce Manuel avant de commencer l'installation du RF 5108-433. Pour installer et configurer
le RF5108-433 et les dispositifs sans fil, effectuez les opérations suivantes. Consultez les sec-
tions ci-dessous.
Attention – Ce manuel contient des informations sur les restrictions concernant le
fonctionnement et l'utilisation du produit et des informations sur les restrictions en ce
qui concerne la responsabilité du fabricant. La totalité du manuel doit être lu
attentivement.
