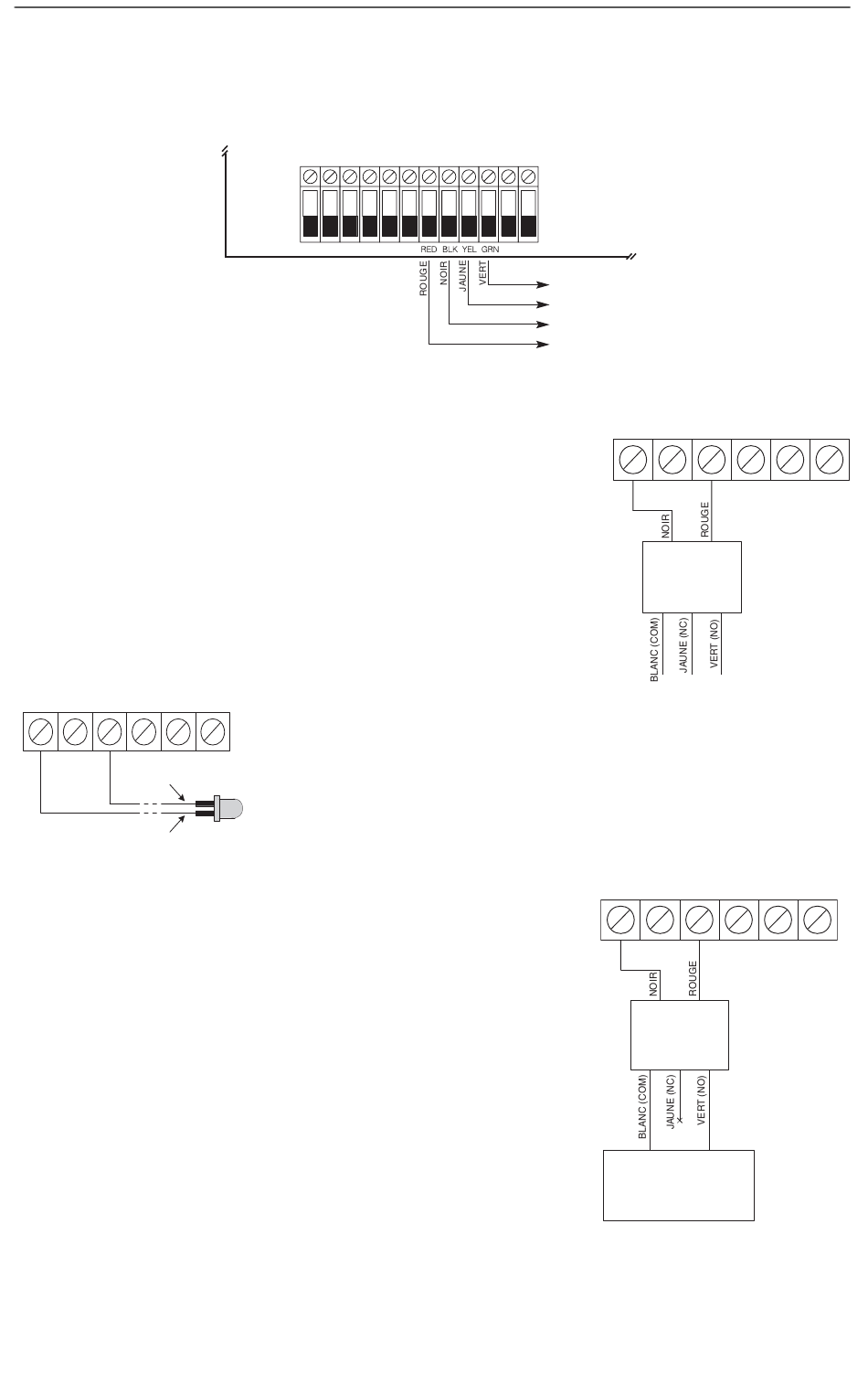

2.5 Connexion du récepteur RF5108-433
ATTENTION : Coupez toute l'alimentation du panneau lorsque vous connectez les modules au Keybus.
Branchez le RF5108-433 au Keybus à quatre fils du panneau de contrôle conformément au dia-
gramme suivant.
2.6 RF5108-433 Sorties programmables -- PGM1 et PGM2
Chaque sortie PGM est un commutateur à collecteurs ouverts à la
mise à la terre. C'est-à-dire que, lors-qu'une sortie PGM est
activée par le panneau, la borne commute à la terre. PGM1 et
PGM2 peuvent consommer un maximum de 50 mA. Si plus de 50
mA de courant est nécessaire, utilisez un relais. Veuillez consulter
le diagramme de droite.
REMARQUE : Le courant utilisé pour les sorties PGM doit être pris en
considération lors de l'utilisation du courant maximum disponible à la
sortie AUX sur le panneau de contrôle.
2.7 Connecter le DEL au RF5108-433
PGM1
PGM2
RED
BLK
YEL
ROUGE
NOIR
Branchez une sortie du RF5108-433 aux bornes du bouton pous-
soir monté sur le mur ou directement sur le moteur de l'ouvre-
porte de garage (veuillez consulter les instructions de l'ouvre-
porte de garage pour établir de bonnes connexions). Installez le
système et la clé sans fil de sorte qu'il soit programmé pour
pulser une sortie pendant une courte durée (5 secondes) pour
que la porte du garage s'ouvre ou se ferme chaque fois qu'on
appuie sur la clé programmée. Le système peut également être
installé pour qu'une sortie sur le RF5108-433 suive une sortie du
panneau principal programmée comme sortie de commande et
ainsi configurée sur la clé sans fil. Cela activera également une
sortie sur le RF5108-433 pendant 5 secondes (veuillez consulter
le manuel du panneau de contrôle pour une liste de types de
sorties disponibles et de leur fonction). PGM 1 et/ou PGM 2 sur
le RF5108-433 peut être configuré pour ouvrir une porte de
garage (voir Section 3.5). REMARQUE : Ne pas utiliser dans les
installations homologuées UL.
Panneau de contrôle
RED=ROUGE
BLK=NOIR
YEL=JAUNE
GRN=VERT
Le DEL peut être utilisé pour indiquer
GRN
si le système est armé ou désarmé. Si la sortie est programmée
comme une sortie état armé, le DEL rouge s'allume lorsque le
système est armé et s'éteint lorsque le système est désarmé.
2.8 Connexion d'une porte de garage au
RF5108-433
KEYBUS
au RF5108
4
PGM1
PGM2
RED
BLK
DSC
RM-1/
RM-1C
PGM1
PGM2
RED
BLK
YEL
DSC
RM-1/
RM-1C
Bouton-poussoir
ou moteur
de porte de garage
YEL
GRN
GRN
