  6. Manuel d'installation

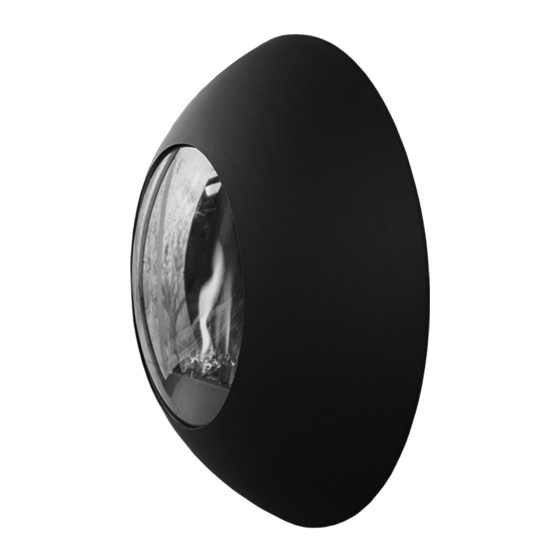

Focus LENSFOCUS Manuel D'installation

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
LENSFOCUS
____
____
INSTALLATION, ENTRETIEN
ET INSTRUCTIONS D'UTILISATION

Publicité

Table des Matières
loading

Manuels Connexes pour Focus LENSFOCUS

Sommaire des Matières pour Focus LENSFOCUS

  • Page 1 LENSFOCUS ____ ____ INSTALLATION, ENTRETIEN ET INSTRUCTIONS D’UTILISATION...

  • Page 2: Table Des Matières

    Informations des matières générales Informations générales Cet appareil à gaz Focus est un appareil à ventouse à effet de combustion réaliste hautement efficace. Il fournit une chaleur radiante par convection en utilisant la toute dernière technologie de brûleurs. Instructions d’utilisation Avant l’installation, assurez-vous que les conditions de distribution...

  • Page 3: Instructions D'utilisation

    Instructions d’utilisation ISOLATION D’URGENCE DE L’APPAREIL EN CAS Numéro de modèle télécommande Presser simultanément les boutons . Le modèle télécommande DE FUITE DE GAZ s’affiche. Désactivation de fonctions En cas de fuite de gaz ou si vous sentez du gaz, cet appareil doit être 1.

  • Page 4: Mode Manuel (Télécommande)

    Instructions d’utilisation Figure 01: 8-bouton Display C. REGLAGE EN MODE FAHRENHEIT OU CELSIUS E. SECURITE ENFANTS Pour passer en mode °C ou °F, presser MARCHE : simultanément les boutons Pour activer, presser simultanément les boutons s’affiche et la NOTE : L’affichage des résultats en °F donne télécommande devient inopérant (sauf pour la un mode 12 heures.

  • Page 5: Feu De Faible Intensite Et De Forte Intensite Designe

    Instructions d’utilisation Télécommande utilisation « un seul bouton » ÉTEINDRE LE FEU (Paramétrage par défaut) · · Presser le bouton jusqu’aux deux bips courts et qu’une série de clignotements Télécommande de lignes confirme le démarrage de la · · Presser le bouton pour éteindre.

  • Page 6: Minuterie

    Instructions d’utilisation H. MINUTERIE J. MODE THERMOSTATIQUE MARCHE/RÉGLAGE : MARCHE : 1. Presser et maintenir le bouton jusqu’à ce Presser le bouton . s’affiche. Prérégler la que s’affiche, et que heure clignote. température affichée brièvement. 2. Pour sélectionner l’heure, presser le bouton La température ambiante s’affiche.

  • Page 7: Reglage Jour

    Instructions d’utilisation Réglages par défaut : NOTE : Passer au PROGRAMME 2 et régler les heures de marche et d’arrêt HEURE DE MARCHE TEMPÉRATURE (Thermostatique): 70 °F (21 °C) ou interrompre la programmation à ce stade. PROGRAMME 2 TEMPÉRATURE HEURE D’ARRÊT: “ ”...

  • Page 8: Extinction Manuelle

    Instructions d’utilisation EXTINCTION MANUELLE NETTOYAGE ET ENTRETIEN Lorsque l’appareil doit être éteint manuellement, par exemple si l’on a Cet appareil doit être inspecté et entretenu une fois par an par une perdu la télécommande ou si ses piles sont à plat, il faut pouvoir accéder personne qualifiée, compétente et agréée.

  • Page 9: Raccordement Au Gaz

    Instructions d’installation Avant de procéder à l’installation, assurez-vous que les détails figurant sur la INSTALLATION DE L’APPAREIL plaque signalétique de l’appareil correspondent aux conditions de distribution locale, au type de gaz et à la pression auxquels l’appareil doit être installé. Déterminez la position souhaitée de l’appareil.
  • Page 10 Instructions d’installation...
  • Page 11 Instructions d’installation Avant/Front Arrière/Back x4 H M6x30 x4 M6 gauche/left droite/right x2 CHC M8x50 x2 M8 x6 THT 4.8x19 70 mm x2 ZN 8x18 x4 Vis HC M8x20...
  • Page 12 Instructions d’installation x4 HC M8x20 x4 M5 x4 ZN 6x14...
  • Page 13 Instructions d’installation 350 mini...
  • Page 14 Instructions d’installation...
  • Page 15 Instructions d’installation...
  • Page 16 Instructions d’installation...
  • Page 17 Instructions d’installation...
  • Page 18 Instructions d’installation...
  • Page 19 Instructions d’installation x2 BHC M5x16 x2 M5 x2 ZN 6x14 x2 H M6x30 x2 THT 4.8x19 x2 M6 écrous x2 ZN 8x18...

  • Page 20: Conduit De Fumée

    Cet appareil peut uniquement être utilisé avec des conduits à ventouse (également connus sous le nom de conduit concentrique) prescrits par Focus. Les éléments de conduits prescrits par Focus ont été approuvés avec l’appareil. Si l’appareil est installé avec des pièces non approuvées par Focus, Focus ne peut garantir ou accepter toute responsabilité...

  • Page 21: Emplacement Du Terminal

    Instructions d’installation E. EMPLACEMENT DU TERMINAL Dimension Position du terminal Distance (mm) Directement sous une ouverture, une entrée d’air de ventilation, une fenêtre ouvrante, etc. Au-dessus d’une ouverture, d’une entrée d’air de ventilation, d’une fenêtre ouvrante, etc. Adjacent à une ouverture, à une entrée d’air de ventilation, à une fenêtre ouvrante, etc. Sous des gouttières, des tuyaux d’écoulement ou des tuyaux d’évacuation Sous des avant-toits Sous des balcons ou un abri pour voiture...

  • Page 22: Sortie Murale Horizontale Type C11

    Instructions d’installation F. SORTIE MURALE HORIZONTALE TYPE C11 Dimensionnement du conduit : · · Adaptateur sur buse Ø100/150 pour système de conduit concentrique Poujoulat DUOGAS. · · Adaptateur sur buse Ø100/150 pour systèmes de conduit concentrique Metaloterm Ontop ou Muelink & Grol. ·...

  • Page 23: Disposition Des Éléments Décoratifs

    Instructions d’installation DISPOSITION DES ÉLÉMENTS DÉCORATIFS Lors du positionnement des éléments dans le foyer, il est important que la zone de la veilleuse reste dégagée et qu’aucun élément n’entre dans son cache de protection. Cette cette zone comprend le cache de protection de la flamme pilote ainsi que le dessus du brûleur jusqu’à...

  • Page 24: Disposition Des Bûches - Gaz Naturel

    Instructions d’installation B. DISPOSITION DES BÛCHES - GAZ NATUREL Dispersez les braises sur le brûleur comme illustré en maintenant dégagée la zone de la veilleuse. Positionnez les bûches S4, S5 et S3 tel qu’illustré dans le schéma.

  • Page 25: Disposition Des Bûches - Propane

    Instructions d’installation Positionnez les bûches G1 et S2 tel qu’illustré dans le schéma. Dispersez les fibres rougeoyantes entre les bûches et les braises. Finalement, contrôlez l’allumage de la veilleuse et l’allumage croisé en vous assurant qu’aucun matériau n’affecte le fonctionnement de la veilleuse. C.

  • Page 26: Mise En Service De L'appareil

    Instructions d’installation MISE EN SERVICE DE L’APPAREIL A. VÉRIFICATION DE L’ALLUMAGE DE LA VEILLEUSE 1. Allumez la veilleuse tel que décrit dans les instructions d’utilisation. 2. Assurez-vous que la veilleuse reste allumée. 3. Éteignez la veilleuse. B. INSPECTION DU BRÛLEUR PRINCIPAL 1.

  • Page 27: Entretien

    Éteignez l’appareil et coupez l’alimentation gaz. Assurez-vous que Il est possible d’accéder aux injecteurs du brûleur principal à partir du côté l’appareil soit totalement froid avant de procéder à son entretien. Focus ne inférieur de l’appareil. Si le brûleur doit être retiré, il est possible d’effectuer sera aucunement retenu responsable pour toute blessure causée par une...

  • Page 28: Informations Techniques

    Informations techniques PAYS D’UTILISATION Pays Gaz Naturel AT -Austriche I2H, G20 at 20 mbar I3P(50),G31 at 50 mbar; I3B/P(50),G30/G31 at 50 mbar BE -Belgique I2E+, G20/G25 at 20/25 mbar I3+,G31/G31 at 28/37 mbar; I3P(37),G31 at 37 mbar; I3B/P(30),G30/G31 at 30 mbar BG -Bulgaria I2H, G20 at 20 mbar I3B/P(30),G30/G31 at 30 mbar...

  • Page 29: Données Techniques

    Informations techniques DONNÉES TECHNIQUES Numéro d’identification du produit : 0359CQ0657 Lensfocus gaz Naturel G25/G25.3 G20/G25 G20/G25 Type de gaz I2(43.46 -45.3 MJ/m3 (0°C)) I2H,I2E I2E+ I2ELL I2L/ I2EK Pression d’alimentation mbar 20/25 Apport de chaleur nominale brut (Hs) 7 / 6 Apport de chaleur nominale net (Hi) 6.3 / 5.5...

  • Page 30: Dimensions

    Informations techniques DIMENSIONS...

  • Page 31: Annexe

    Annexe TABLEAU DE RECHERCHE DE PANNE FONCTION CAUSE POSSIBLE SOLUTION Remplacez les piles du transmetteur, il est DÉMARRAGE DE LA La pile du transmetteur est usagée. recommandé d’utiliser des piles alcalines 9 V TÉLÉCOMMANDE : de bonne qualité. Appuyez sur les Remplacez les piles du récepteur, utilisez deux boutons pour La pile du récepteur est usagée.
  • Page 32 Annexe FONCTION CAUSE POSSIBLE SOLUTION Contrôler la connection entre le câble Les composans d’allumage ne fonctionnnent et l’électrode d’allumage. pas correctement. Consultez le schéma de câblage à la page 24. Contrôler l’espace entre les électrodes. Consultez le schéma de câblage à la page 24. Contrôler l’électrode.
  • Page 33 Annexe FONCTION CAUSE POSSIBLE SOLUTION Contrôler la connection du câble entre le La veilleuse s’allume. Câbles TC et SW inversés. récepteur et l’interrupteur. Voir figure 1. Le système magnétique ne fonctionne pas Remplacer le bloc gaz. correctement. Court-circuit entre l’interrupteur et le câble SW. Contrôler les connexions de l’interrupteur.
  • Page 34 Annexe FONCTION CAUSE POSSIBLE SOLUTION Mettre le bouton manuel sur la position “ON” (un Le brûleur principal Bouton Manuel en position “MAN”. cran de verrouillage doit être ressenti). est allumé. Voir “Fonctionnement manuel” p. 08. Le brûleur principal Trop de tirage sur la veilleuse (contact Contrôler l’installation.

  • Page 35: Schéma De Câblage

    Annexe SCHÉMA DE CÂBLAGE...

  • Page 36: Déclaration De Conformité

    3 Impasse Claque Patin F - 34380 Viols le Fort déclare que le Lensfocus de la marque FOCUS répondant aux types d’appareils de chauffage indépendants à convection utilisant les combustibles gazeux est conforme é l’appareil décrit dans le rapport d’essai n° 103464848LHD-001 délivré par INTERTEK et répond aux exigences essentielles applicables de la norme EN...
  • Page 37 Note...
  • Page 38 Note...
  • Page 39 Note...
  • Page 40 Atelier dominique imbert S.A.S. au capital de 102 355 euros 34380 Viols-le-Fort France Tel. : 00 33 (0)4 67 55 01 93 Fax. : 00 33 (0)4 67 55 77 77 Web : www.focus-creation.com Email : info@focus-creation.com V. 04 - Janvier 2021...
