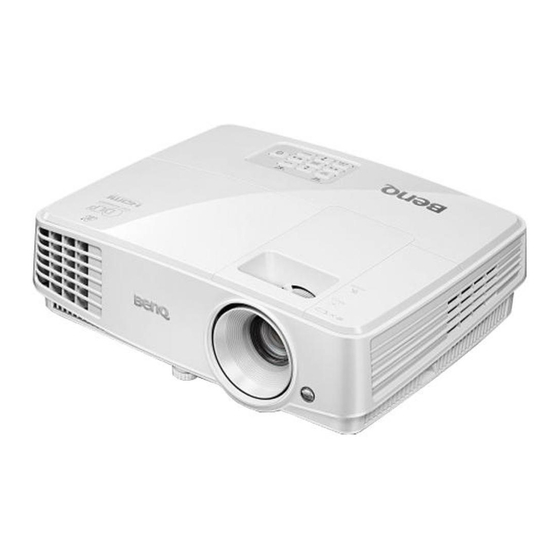

- Page 1 MW571 Projecteur numérique Manuel d'utilisation...
-
Page 2: Table Des Matières
Table des matières Consignes de sécurité Fonctionnement en altitude ....34 Réglage du son ........34 importantes......3 Utiliser le motif de test ......35 Introduction ......7 Utilisation des modèles d’enseignement ........36 Caractéristiques du projecteur....7 Arrêt du projecteur ....... 37 Contenu de l’emballage ......8 Mise hors tension directe..... -
Page 3: Consignes De Sécurité Importantes
Consignes de sécurité importantes Votre projecteur a été conçu et testé conformément aux normes de sécurité les plus récentes en matière d’équipements informatiques. Cependant, pour assurer une utilisation sans danger, il est important de suivre les instructions de ce manuel ainsi que celles apposées sur le produit. -
Page 4: Consignes De Sécurité (Suite)
Consignes de sécurité (suite) La lampe atteint une température Ne posez pas cet appareil sur un très élevée lorsque l’appareil est en chariot, un support ou une table cours d’utilisation. Attendez que le instable. Il risquerait de tomber et projecteur ait refroidi (environ 45 d’être sérieusement endommagé. - Page 5 Consignes de sécurité (suite) Évitez de placer le projecteur dans l’un N’obstruez pas les orifices de ventilation. des environnements ci-dessous. - Ne placez pas le projecteur sur une couverture, de la literie ou toute autre - Espace réduit ou peu ventilé. L’appareil surface souple.
-
Page 6: Montage Du Projecteur Au Plafond
BenQ, et de vous assurer qu’il est Ne placez pas de liquides sur le correctement installé. projecteur, ni à proximité. Tout Si vous utilisez un kit de montage au déversement pourrait être à... -
Page 7: Introduction
Fonction 3D prise en charge Divers formats 3D rendent la fonction 3D plus souple. En présentant la profondeur des images, vous pouvez porter des lunettes 3D BenQ pour profiter des films, des vidéos et des événements sportifs en 3D, d’une manière plus réaliste. -
Page 8: Contenu De L'emballage
Hızlı başlangıç kılavuzu Kurzanleitung Průvodce rychlým používáním Guida rapida Guía de inicio rápido Guia de iniciação rápida Snabbstartsguide クイックスタートガイド BenQ.com Краткое руководство Snelgids Guide de démarrage rapide CD du manuel Carte de garantie* d’utilisation Télécommande et piles Accessoires disponibles en option Lampe supplémentaire... -
Page 9: Vue Extérieure Du Projecteur
Vue extérieure du projecteur Tableau de commande externe Face avant/supérieure (Voir « Commandes et fonctions » à la page 10 pour plus d’informations.) Système de ventilation (sortie d’air chaud) Pied de réglage Molette de mise au point et de zoom Système de ventilation (admission d'air frais) Grille de haut-parleur... -
Page 10: Commandes Et Fonctions
Commandes et fonctions Projecteur Molette de mise au point AUTO Règle la mise au point de l’image projetée. Détermine automatiquement le meilleur paramétrage pour l’image projetée. Molette de zoom 10. POWER (Voyant de l’alimentation) Permet de régler la taille de l’image. S’allume ou clignote lorsque le projecteur TEMP (Voyant d’avertissement de est en cours d’utilisation. -
Page 11: Télécommande
Télécommande SmartEco Affiche la barre de sélection du mode de la lampe. Aspect Sélectionne le format d’affichage. 10. Page Up/Page Down Vous pouvez piloter votre logiciel d’affichage (sur un PC connecté) répondant aux commandes page précédente/page suivante (comme Microsoft PowerPoint) en appuyant sur ces boutons. -
Page 12: Quick Install
21. Quick Install Sélectionne rapidement plusieurs fonctions pour ajuster l’image projetée et affiche le motif de test. 22. CC Affiche la description vidéo à l’écran qui est prévue pour les téléspectateurs malentendants. 23. Teaching template Entre directement les réglages de Teaching template. -
Page 13: Portée Efficace De La Télécommande
Portée efficace de la télécommande La télécommande doit être maintenue à un angle perpendiculaire de 30 degrés par rapport au capteur infrarouge du projecteur pour un fonctionnement optimal. La distance entre la télécommande et les capteurs ne doit pas dépasser 8 mètres. Assurez-vous qu’aucun obstacle susceptible de bloquer le rayon infrarouge n’est interposé... -
Page 14: Positionnement Du Projecteur
Sélectionnez ce positionnement lorsque le projecteur est fixé au plafond, à l’envers devant l’écran. Procurez-vous le kit de montage au plafond BenQ chez votre revendeur afin de fixer Sol arrière votre projecteur au plafond. Sélectionnez ce positionnement lorsque le projecteur est placé sur la table derrière Sélectionnez Plafond avant dans le menu... -
Page 15: Identification De La Taille De Projection Souhaitée
Toutes les mesures sont approximatives et peuvent varier des tailles réelles. Si vous avez l’intention d’installer le projecteur de façon permanente, BenQ vous recommande de tester physiquement la taille et la distance de projection à l’emplacement précis d’installation du projecteur avant de l’installer de façon permanente, afin de prendre en compte les caractéristiques optiques de ce projecteur. -
Page 16: Connexion
Connexion Pour connecter la source d’un signal au projecteur, procédez comme suit : Mettez préalablement tous les appareils hors tension. Utilisez les câbles appropriés pour chaque source. Branchez les câbles correctement. • Pour les raccordements illustrés ci-dessous, certains câbles ne sont pas fournis avec le projecteur (voir «... -
Page 17: Connexion D'appareils Vidéo Composantes
• La sortie D-Sub ne fonctionne que s’il existe une entrée D-Sub appropriée au niveau de la prise COMPUTER 1. • Si vous souhaitez utiliser cette méthode de connexion lorsque le projecteur est en mode veille, assurez- vous que la fonction Sortie moniteur est activée dans le menu CONFIG. SYSTÈME : avancée. Voir «... -
Page 18: Fonctionnement
Fonctionnement Mise en marche du projecteur Branchez le cordon d’alimentation au projecteur et à une prise secteur. Allumez l’interrupteur de la prise secteur (le cas échéant). Vérifiez que le POWER (Voyant de l’alimentation) du projecteur est orange une fois l’appareil mis sous tension. Veuillez n’utiliser que des accessoires d’origine (p.ex. -
Page 19: Ajustement De L'image Projetée
Ajustement de l’image projetée Ajustement de l’angle de projection Le projecteur est pourvu de 1 pied de réglage. Il changes la hauteur de l’image et l’angle de projection. Pour régler le projecteur, vissez le pied de réglage pour ajuster l’angle horizontal. Pour rentrer le pied de réglage, vissez le pied de réglage arrière dans la direction inverse. -
Page 20: Correction Trapézoïdale
Correction trapézoïdale La distorsion trapézoïdale correspond au fait qu’une image projetée est sensiblement plus large dans sa partie supérieure ou inférieure. C’est le cas lorsque le projecteur n’est pas perpendiculaire à l’écran. Pour corriger ceci, vous devrez la corriger manuellement en suivant l’UNE des étapes suivantes. -
Page 21: Utilisation Des Menus
Installation du projecteur Sol avant Position Réglages des menus Phase Paramètres de fonctionnement Taille H Verr. touches panneau Désact. Zoom numérique Couleur de fond BenQ Écran d'accueil BenQ Modèle d'enseignement RVB analogique MENU Quitter RVB analogique MENU Quitter Utilisez pour choisir le menu... -
Page 22: Sécuriser Le Projecteur
Sécuriser le projecteur Utilisation d’un verrou câble de sécurité Le projecteur doit être installé dans un lieu sûr pour éviter le vol. Si ce n’est pas le cas, achetez un verrou, compatible Kensington, pour sécuriser le projecteur. Vous trouverez une fente de verrouillage Kensington sur l’arrière du projecteur. Voir l’option 19 à la page pour plus d’informations. -
Page 23: Oubli Du Mot De Passe
à la clientèle de BenQ. Notez le numéro et éteignez votre projecteur. Code de rappel : Contactez le service d’assistance BenQ 255 255 255 255 local pour le déchiffrer. Vous devrez peut-être fournir une preuve d’achat pour MENU Quitter garantir que vous êtes autorisé... -
Page 24: Désactivation De La Fonction De Mot De Passe
Désactivation de la fonction de mot de passe Pour désactiver la protection par mot de passe, retournez au menu CONFIG. SYSTÈME : avancée > Param. de sécurité > Changer les param. de sécurité après l’ouverture du système de menus à l’écran. Appuyez surMODE/ENTER. Le message «... -
Page 25: Agrandir Et Rechercher Des Détails
Modification de l’espace couleur Dans le cas peu probable où vous connectez le projecteur à un lecteur DVD via l’entrée HDMI du projecteur et l’image projetée affiche les mauvaises couleurs, veuillez changer l’espace couleur en YUV. Pour ce faire : Appuyez sur MENU/EXIT, puis appuyez sur jusqu’à... -
Page 26: Sélection Du Format
Sélection du format Le « rapport hauteur/largeur » (format) correspond au rapport entre la largeur de l’image et sa hauteur. Le format de la plupart des téléviseurs analogiques et de certains ordinateurs est de 4:3 et le format des téléviseurs numériques et des DVD est généralement de 16:9. Le traitement numérique du signal permet aux périphériques d’affichage numérique tels que ce projecteur d’agrandir l’image et de la mettre à... -
Page 27: À Propos Du Format
À propos du format • Dans les illustrations ci-dessous, les parties noires correspondent aux zones inactives et les parties blanches aux zones actives. • Les menus à l’écran peuvent être affichés sur ces zones noires non utilisées. Auto Met une image à l’échelle proportionnellement pour qu’elle soit adaptée à... -
Page 28: Optimisation De L'image
Optimisation de l’image Utilisation de Couleur du support de projection Lorsque vous projetez sur une surface colorées, telle qu’un mur peint qui peut ne pas être blanc, la fonction Couleur du support de projection peut aider à corriger la couleur de l’image projetée pour éviter des différences de couleur possibles entre l’image source et l’image projetée. -
Page 29: Ajustement De Brilliant Color
Appuyez pour choisir Mode référence. Cette fonction n’est disponible que lorsque le mode Mode Util. 1 ou Mode Util. 2 est sélectionné dans le sous menu Mode Image. Appuyez sur pour sélectionner le mode d’image le plus adapté à vos besoins. Appuyez sur pour sélectionner une option du menu à... -
Page 30: Sélectionner Une Température Des Couleurs
Sélectionner une Température des couleurs Les options disponibles pour les paramètres de température de couleurs* varient selon le type de signal sélectionné. Froid : Le blanc des images tire vers le bleu. Normal : Préserve la couleur normale des blancs. Chaud : Le blanc des images tire vers le rouge. - Page 31 Pour ajuster les paramètres : Allez au menu IMAGE et choisissez Gestion couleur 3D. Appuyez sur MODE/ENTER sur le projecteur ou sur la télécommande et la page Gestion couleur 3D s’affiche. Choisissez Couleur primaire et appuyez sur pour sélectionner une couleur parmi Rouge, Jaune, Vert, Cyan, Bleu ou Magenta.
-
Page 32: Réglage Du Minuteur De Présentation
Réglage du minuteur de présentation Le minuteur de présentation permet d’indiquer à l’écran la durée d’une présentation afin de vous permettre de mieux gérer votre temps. Suivez les étapes ci-dessous pour utiliser cette fonction : Allez au menu CONFIG. SYSTÈME : de base > Minuteur de présentation et appuyez sur MODE/ENTER pour afficher la page Minuteur de présentation. -
Page 33: Opérations De Pagination À Distance
Opérations de pagination à distance Connectez votre projecteur à un PC ou un ordinateur portable à l’aide d’un câble USB avant d’utiliser la fonction de pagination. Voir « Connexion » à la page 16 pour plus d’informations. Vous pouvez piloter votre logiciel d’affichage (sur un PC connecté) répondant aux commandes page précédente/page suivante (comme Microsoft PowerPoint) en appuyant sur les touches Page Up/Page Down de la télécommande. -
Page 34: Fonctionnement En Altitude
Choisissez Oui et appuyez sur MODE/ENTER pour confirmer. Pour déverrouiller les touches du panneau, utilisez la télécommande pour accéder au menu CONFIG. SYSTÈME : de base > Verr. touches panneau et appuyer sur Désact. pour sélectionner • Lorsque le verrouillage des touches du panneau est activé, les touches de la télécommande sont toujours actives. -
Page 35: Éteindre Le Bip De Mise Sous/Hors Tension
Réglage du niveau sonore Pour régler le niveau du sont, appuyez Volume +/- ou , ou : Répétez les étapes 1-2 ci-dessus. Appuyez pour choisir Volume et appuyez pour sélectionner un niveau sonore souhaité. Éteindre le Bip de mise sous/hors tension Pour éteindre le bip : Répétez les étapes 1-2 ci-dessus. -
Page 36: Utilisation Des Modèles D'enseignement
Utilisation des modèles d’enseignement Le projecteur offre plusieurs modèles prédéfinis à des fins d’enseignement différentes. Pour activer le modèle : Ouvrez le menu à l’écran et accédez à AFFICHAGE > Modèle d'enseignement et appuyez sur pour sélectionner Tableau noir ou Tableau blanc. Appuyez sur pour choisir le modèle nécessaire. -
Page 37: Arrêt Du Projecteur
Arrêt du projecteur Appuyez sur ALIMENTATION et un message de confirmation s’affiche. Si vous n’y répondez pas en quelques secondes, le message disparaît. Appuyez une seconde fois sur le bouton ALIMENTATION. Le POWER (Voyant de l’alimentation) clignote en orange, la lampe s’éteint et les ventilateurs continuent à... -
Page 38: Utilisation Des Menus
Utilisation des menus Système de menus Notez que les menus à l’écran varient en fonction du type de signal sélectionné et le modèle de projecteur que vous utilisez. Menu Sous-menu Options principal Couleur du support Désact./Jaune clair/Rose/ de projection Vert clair/Bleu/Tableau noir Rapport H/L Auto/Réel/4:3/16:9/16:10 Trapèze... - Page 39 Paramètres de Refroidissement Activ./Désact. fonctionnement rapide Redémarrage Activ./Désact. instantané Désactiver/5 min/10 min/15 min/ Minuteur d'inactivité 20 min/25 min/30 min Désactiver/30 min/1 h/2 h/3 h/4 h/ Minuteur 8 h/12 h Verr. touches panneau Activ./Désact. Couleur de fond BenQ/Noir/Bleu/Violet Écran d'accueil BenQ/Noir/Bleu Fonctionnement...
- Page 40 Menu Sous-menu Options principal Mode Haute altitude Activ./Désact. Muet Activ./Désact. Volume Param. audio Bip de mise sous/ Activ./Désact. hors tension Normal/Économique/SmartEco/ Mode lampe LampSave Param. lampe Réinit. compteur lampe Compteur de la lampe Modifier MP Changer les Param. de param. de sécurité sécurité...
- Page 41 Notez que les options des menus sont disponibles lorsque le projecteur détecte au moins un signal valide. S’il n’y a pas d’équipement connecté au projecteur ou qu’aucun signal n’est détecté, seules certaines options sont accessibles. Fonctionnement...
-
Page 42: Description De Chaque Menu
Description de chaque menu Fonction Description Couleur du Corrige la couleur de l’image projetée si le support de projection n’est support de pas blanc. Voir « Utilisation de Couleur du support de projection » à la page 28 pour plus d’informations. projection Plusieurs options permettent de définir le format de l’image en Rapport H/L... - Page 43 Fonction Description Ce projecteur comporte une fonction 3D qui vous permet d’apprécier les films, les vidéos et les événements sportifs en 3D, d’une manière plus réaliste en présentant la profondeur des images. Une paire de lunettes 3D est nécessaire pour afficher les images en Mode 3D Le paramètre par défaut est Auto et le projecteur choisit automatiquement un format 3D approprié...
- Page 44 Fonction Description Les modes d’image prédéfinis vous permettent d’optimiser le réglage de l’image en fonction du type de programme que vous souhaitez Mode Image projeter. Voir « Sélection d’un mode d’image » à la page 28 pour plus d’informations. Sélectionne un mode d’image le plus adapté à vos besoins en ce qui concerne la qualité...
- Page 45 Fonction Description Recherche Voir « Changement de signal d’entrée » à la page 24 pour plus d’informations. auto rapide Transfert Voir « Changement de signal d’entrée » à la page 24 pour plus espace d’informations. couleur Permet de rappeler au présentateur la durée de la présentation afin Minuteur de qu’il puisse la respecter.
-
Page 46: Minuteur D'inactivité
Fonction Description Mise sous tension directe Permet au projecteur de s’allumer automatiquement lorsqu’il est alimenté par le cordon d’alimentation. Démarrage sur signal Définit si le projecteur est allumé directement sans appuyer ALIMENTATION ou Activ. lorsque le projecteur est en mode de veille et le signal est transmis via le câble VGA. -
Page 47: Mode Haute Altitude
Fonction Description Ce mode convient à l’utilisation du projecteur dans des zones de haute Mode Haute altitude. Voir « Fonctionnement en altitude » à la page 34 pour plus altitude d’informations. Param. Voir « Réglage du son » à la page 34 pour plus d’informations. -
Page 48: Paramètres De Veille
Le haut-parleur intégré sera désactivé en mode veille. Activer cette faction augmente légèrement la consommation d’énergie en veille. Paramètres Voir le Guide de fonctionnement du projecteur réseau BenQ pour plus de détails. réseau Rétablit les paramètres par défaut. Rétablir tous Les paramètres suivants sont conservés : Trapèze, Mode Util. - Page 49 Fonction Description Source Indique la source actuelle du signal. Mode Image Indique le mode sélectionné dans le menu IMAGE. Mode lampe Indique le mode lampe actuel. Résolution État système Indique la résolution native du signal d’entrée. actuel Format 3D Indique le mode 3D actuel. Système de couleurs Indique le format du système vidéo.
-
Page 50: Entretien
Entretien Entretien du projecteur Votre projecteur ne nécessite que peu d’entretien. La seule chose à laquelle vous devez veiller est la propreté de la lentille et du boîtier. Ne retirez aucune des pièces de votre projecteur. Contactez votre revendeur si d’autres pièces doivent être remplacées. -
Page 51: Informations Relatives À La Lampe
Informations relatives à la lampe Familiarisation avec les heures de la lampe Lorsque le projecteur fonctionne, la durée d’utilisation de la lampe (en heures) est calculée automatiquement par le compteur horaire intégré. (Équivalent) heures lampe totales = 2,5 x (heures d’utilisation en mode Normal) + 1,67 x (heures d’utilisation en mode Économique) + 1,54 x (heures d’utilisation en mode SmartEco) + 1,00 x (heures d’utilisation en mode LampSave). -
Page 52: Quand Remplacer La Lampe
» à la page 51), il peut Équivalent heure lampe>XXXX heures continuer à fonctionner jusqu’à ce que l’avertissement d’heures de lampe suivant Commandez 1 lampe: www.BenQ.com apparaisse. Appuyez MODE/ENTER pour ignorer le message. Il est conseillé de remplacer la lampe lorsqu’elle a Avis atteint cette durée de vie. - Page 53 Remplacement de la lampe (POUR PERSONNEL D'ENTRETIEN UNIQUEMENT) • Pour éviter tout risque d’électrocution, mettez toujours le projecteur hors tension et débranchez le cordon d’alimentation avant de procéder au remplacement de la lampe. • Pour éviter de vous brûler, laissez le projecteur refroidir pendant 45 minutes au moins avant de procéder au remplacement de la lampe.
- Page 54 Débranchez le connecteur de la lampe du projecteur comme illustré. Desserrez la vis qui tient la lampe en place. Levez la poignée de sorte qu’elle soit placée verticalement. Tirez doucement sur la poignée pour retirer la lampe du projecteur. • Si vous tirez trop vite, la lampe pourrait se casser et du verre pourrait tomber dans le projecteur.
- Page 55 Fermez le couvercle de la lampe. Serrez la/les vis qui tient/tiennent le couvercle de la lampe. • Une vis mal serrée peut être à l’origine d’une mauvaise connexion, susceptible d’entraîner des dysfonctionnements au niveau du projecteur. • Ne serrez pas la vis excessivement. Connectez l’alimentation et redémarrez le projecteur.
-
Page 56: État Et Description
Voyants Voyant État et description Événements - alimentation Mode veille Orange Désact. Désact. Vert Mise en marche Désact. Désact. Clignotant Fonctionnement normal Vert Désact. Désact. Orange Refroidissement de mise hors tension normale Désact. Désact. Clignotant Rouge Rouge Rouge Télécharger Clignotant Clignotant Clignotant Échec de démarrage CW... -
Page 57: Dépannage
Dépannage Le projecteur ne s’allume pas. Origine Solution Insérez le cordon d’alimentation dans la prise d’alimentation CA située à l’arrière du projecteur Le cordon d’alimentation n’alimente pas et branchez-le sur la prise secteur. Si la prise l’appareil en électricité. secteur est dotée d’un interrupteur, assurez-vous que celui-ci est activé. -
Page 58: Caractéristiques
Caractéristiques Caractéristiques du projecteur Toutes les caractéristiques peuvent être modifiées sans notification préalable. Caractéristiques optiques Commande Résolution Contrôle série RS-232 1280 x 800 WXGA 1 à 9 broches Système d’affichage 1 récepteurs IR 1-CHIP DMD Contrôle LAN Ouverture (nombre F) RJ45 x 1 F = 2,59 ~ 2,87, f = 16,88 ~ 21,88 mm Prises d’entrée... -
Page 59: Dimensions
Dimensions 283 mm (L) x 95 mm (H) x 222 mm (P) 54,46 59,5 Unité : mm Configuration de montage au plafond Vis de montage au plafond : M4 (L max. = 25 mm; L min. = 20 mm) 207,54 105,77 59,5 201,55... -
Page 60: Fréquences De Fonctionnement
1024 x 768 XGA_85 84,997 68,667 94,500 XGA_120** 119,989 97,551 115,5 (Reduce Blanking) 1152 x 864 1152 x 864_75 67,5 BenQ 1024 x 576 60,0 35,820 46,966 Notebook_timing BenQ 1024 x 600 64,995 41,467 51,419 Notebook_timing 1280 x 720 1280 x 720_60*... -
Page 61: Fréquences De Fonctionnement Pour L'entrée Hdmi (Hdcp)
(Reduce Blanking) 1152 x 864 1152 x 864_75 67,5 1280 x 768 1280 x 768_60* 59,87 47,776 79,5 1024 x 576@60Hz BenQ Notebook Timing 60,00 35,820 46,996 1024 x 600@65Hz BenQ Notebook Timing 64,995 41,467 51,419 1280 x 720 1280 x 720_60*... - Page 62 • *Fréquences de fonctionnement pour le signal 3D dans le format Trame séquentiel., Haut-bas et Côte à côte. **Fréquences de fonctionnement pour le signal 3D dans le format Trame séquentiel. ***Fréquences de fonctionnement pour le signal 3D dans le format Haut-bas et Côte à côte. •...
-
Page 63: Fréquences De Fonctionnement Pour L'entrée Yp
Fréquences de fonctionnement pour l’entrée YP composantes Fréquence Fréquence Fréquence des Fréquence Résolution verticale horizontale pixels (MHz) (Hz) (kHz) 480i* 720 x 480 59,94 15,73 13,5 480p* 720 x 480 59,94 31,47 576i 720 x 576 15,63 13,5 576p 720 x 576 31,25 720/50p 1280 x 720... -
Page 64: Fréquences De Fonctionnement Pour Les Entrées Vidéo Et S-Vidéo
Fréquences de fonctionnement pour les entrées Vidéo et S-Vidéo Fréquence de la Fréquence horizontale Fréquence verticale Mode vidéo sous-porteuse (kHz) (Hz) couleur (MHz) NTSC* 15,73 3,58 15,63 4,43 SECAM 15,63 4,25 ou 4,41 PAL-M 15,73 3,58 PAL-N 15,63 3,58 PAL-60 15,73 4,43 NTSC4,43... -
Page 65: Informations De Garantie Et De Copyright
BenQ Corporation exclut toute garantie, expresse ou implicite, quant au contenu du présent document, notamment en termes de qualité et d’adéquation à un usage particulier. Par ailleurs BenQ Corporation se réserve le droit de réviser le présent document et d’y apporter des modifications à tout moment sans notification préalable.
