Table des Matières
Publicité
Liens rapides
Haut-parleurs alimentés série HPR
Manuel d'utilisation
HPR153F
HPR152F
HPR151W
caisson d'extrêmes graves 38 cm
HPR181W
caisson d'extrêmes graves 45,7 cm
*TD-000212-03*
TD-0002012-03 rév. D
1675 MacArthur Blvd., Costa Mesa, CA 92626
Téléphone (standard) (714) 754-6175 ou numéro vert (États-Unis seulement) (800) 854-4079
Service clientèle (714) 957-7150 ou numéro vert (États-Unis seulement) (800) 772-2834
tridirectionnel, 38 cm
bidirectionnel, 38 cm
Publicité
Table des Matières
Manuels Connexes pour QSC HPR153F
Sommaire des Matières pour QSC HPR153F

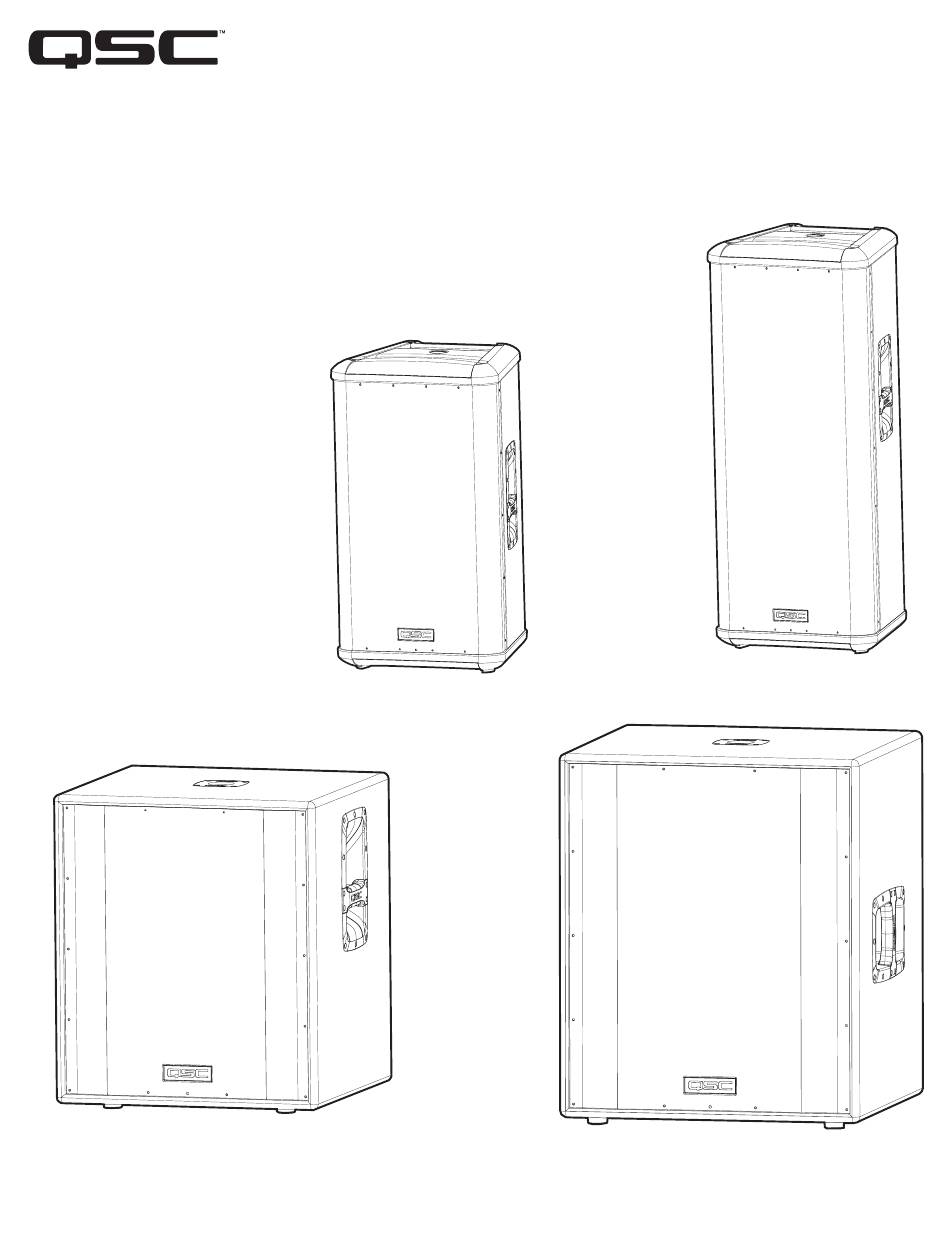

- Page 1 1675 MacArthur Blvd., Costa Mesa, CA 92626 Téléphone (standard) (714) 754-6175 ou numéro vert (États-Unis seulement) (800) 854-4079 Service clientèle (714) 957-7150 ou numéro vert (États-Unis seulement) (800) 772-2834 Haut-parleurs alimentés série HPR Manuel d'utilisation HPR153F tridirectionnel, 38 cm HPR152F bidirectionnel, 38 cm HPR151W caisson d'extrêmes graves 38 cm...
-
Page 2: Précautions Importantes Et Explication Des Symboles
17- Les haut-parleurs HPR ne sont pas prévus pour une installation suspendue. QSC décourage vivement l'emploi des haut-parleurs série HPR dans des applications suspendues. Consulter un technicien professionnel diplômé en cas de doute ou de question concernant l'installation physique de l'équipement. -
Page 3: Fonctions Du Hpr152F
Fonctions du HPR152F Fonctions du HPR153F 1- Manchon de perche (pas de manchon de 3- Grille perche sur HPR153F) 4- Amplificateur de puissance 2- Poignées (2 de chaque) -
Page 4: Fonctions Du Hpr151W
Fonctions du HPR151W Fonctions du HPR181W 1- Manchon de perche 4- Amplificateur de puissance 2- Poignées (2 de chaque) 5- Pieds antidérapants (4 de chaque) 3- Grille 6- Roulettes (HPR181W uniquement) Détail de l'amplificateur pleine gamme Détail de l'amplificateur de caisson d'extrêmes graves 1- Connecteur(s) d'entrée et de sortie 6- Interrupteur de marche/arrêt... - Page 5 660 mm lorsque l'installation est soutenue par un caisson d'extrêmes graves HPR151W ou HPR181W. HPR153F : Le HPR153F a été conçu pour être posé par terre, sur scène ou sur un caisson d'extrêmes graves. Ne pas essayer de monter ce haut-parleur sur une perche ! Aucun manchon de perche n'est fourni.
-
Page 6: Alimentation Secteur
Séquence de mise sous tension : Mettez sous tension tous les appareils source (lecteurs de CD, mixers), puis le caisson d'extrêmes graves et enfin les « enceintes supérieures » (HPR152F et HPR153F). Séquence de mise hors tension : Mettez hors tension les enceintes supérieures, le caisson d'extrêmes graves et enfin les appareils source. -
Page 7: Branchements D'entrée (Suite)
Branchements d'entrée (suite) haut-parleur du haut-parleur pleine gamme HPR152F et HPR153F : Insérer le connecteur XLR mâle dans la prise marquée FULL RANGE LINE IN. S'assurer que le connecteur est bien enfiché. HPR151W et HPR181W : Insérer l'entrée XLR du canal gauche dans le connecteur (L) FULL RANGE LINE IN du canal gauche. - Page 8 Si le connecteur 100 Hz LOW-CUT OUT du caisson d'extrêmes graves est utilisé pour acheminer le signal aux enceintes supérieures (HPR152F et HPR153F), veiller à couper les filtres passe-bas des enceintes supérieures. Ne pas appliquer un second filtre dans la mesure où la performance d'audibilité du système se dégradera sensiblement.
-
Page 9: Commutateur Du Voyant Avant
Mode d'emploi du commutateur de phase brancher sur le Lorsque des caissons d'extrêmes graves QSC et des haut-parleurs pleine gamme QSC sont utilisés, la phase connecteur 100 Hz LOW- NORMAL produira la meilleure réponse aux graves SI les haut-parleurs pleine gamme sont posés sur les CUT OUT du caisson caissons d'extrêmes graves ou placés très près d'eux. -
Page 10: Absence D'indication
Voyant SIGNAL Le voyant SIGNAL vert alerte l'utilisateur à la présence d'un signal d'entrée en direction du haut- parleur HPR. Indication normale Le voyant SIGNAL vert s'allume lorsque le signal d'entrée dépasse -25 dB. Absence d'indication Vérifier les réglages de gain et augmenter le gain au besoin. Vérifier les connexions d'entrée et la source audio correspondant au signal. -
Page 11: Exemple D'application
S'assurer que les enceintes supérieures ont leur commutateur 100 Hz LOW-CUT FILTER sur OFF en l'absence d'un caisson d'extrêmes graves ou une autre enceinte basses fréquences dédiée. HPR152F ou HPR153F HPR152F ou HPR153F Mixer ou autre source audio... - Page 12 Si les branchements sont effectués comme illustré, l'ordre de mise hors tension ne pose aucun problème. HPR151W ou HPR181W HPR152F ou HPR153F HPR152F ou HPR153F Exemple d'application 2 - diagramme des branchements Mixer ou autre source audio Utiliser uniquement des câbles équilibrés de haute qualité...
- Page 13 Si les branchements canal gauche canal droit sont effectués comme illustré, l'ordre de mise hors tension ne pose aucun problème. HPR152F ou HPR153F HPR152F ou HPR153F Exemple d'application 3 - diagramme des branchements Utiliser uniquement des câbles équilibrés de haute qualité...
- Page 14 (R) et la sortie des enceintes supérieures sur le connecteur de canal gauche (L), aucun signal n'atteindra l'enceinte supérieure (aucun son ne sortant de l'enceinte supérieure). HPR152F ou HPR153F HPR152F ou HPR153F...
- Page 15 Dimensions, HPR152F Dimensions, HPR153F...
- Page 16 Dimensions, HPR151W Dimensions, HPR181W...
-
Page 17: Caractéristiques Techniques, Modèles Pleine Gamme
Caractéristiques techniques, modèles pleine gamme HPR152F HPR153F Réponse en fréquence, ±6 dB 53-18 kHz 42-19 kHz Plage de fréquence, -10 dB limite 50-20 kHz 38-20 kHz SPL de crête maximum 135 dB 133 dB Couverture nominale, H x V 90°x60°... -
Page 18: Caractéristiques Techniques, Modèles De Caissons D'extrêmes Graves
Caractéristiques techniques, modèles de caissons d'extrêmes graves HPR151W HPR181W Réponse en fréquence, ±6 dB limite 47-110 Hz 42-110 Hz Plage de fréquence, -10 dB limite 43-140 Hz 39-140 Hz SPL (niveau sonore) de crête maximum 135 dB 133 dB Couverture nominale, H x V Sans objet Sans objet Indice de directivité... -
Page 19: Remarques
Remarques :... -
Page 20: Garantie (États-Unis Seulement ; Dans Les Autres Pays, Consulter Le Revendeur Ou Le Distributeur)
QSC Audio Products - Garantie limitée de 3 ans QSC Audio Products, Inc. (« QSC ») garantit que ses produits sont dépourvus de tout vice de fabrication et/ou de matériel pendant une période de trois (3) ans à partir de la date de vente et remplacera les pièces défectueuses et réparera les produits qui fonctionnent mal dans le cadre de cette garantie si le défaut survient dans des conditions normales d'installation et d'utilisation - à...
