- Page 1 Série KLA Manuel d'utilisation KLA12 – Haut-parleur 2 voies (12" / 30 cm) KLA181 – Haut-parleur 2 voies (12" / 30 cm) KLA AF12 – Cadre pour suspension TD-000319-03-E *TD-000319-03*...
-
Page 2: Explication Des Symboles
EXPLICATION DES SYMBOLES La mention AVERTISSEMENT ! » indique des instructions concernant la sécurité personnelle. Risque de blessures ou de mort si les instructions ne sont pas suivies. La mention ATTENTION ! » indique des instructions concernant des dégâts possibles pour le matériel. Risque de dégâts matériels non couverts par la garantie si ces instructions ne sont pas suivies. -
Page 3: Déclaration Fcc
La garantie limitée QSC est valide pendant une période de trois (3) ans à partir de la date d'achat aux États-Unis et de nombreux autres pays (mais pas tous). -
Page 4: Suspension Des Haut-Parleurs Série Kla
Suspension des haut-parleurs série KLA AAVERTSSVEVER !: Lire et suivre ces instructionsà la lettre. Si les haut-parleurs sont mal suspendus, ils risquent de tomber et de causer des blessures et des dégâts matériels. Règles de suspension • Consulter un ingénieur-mécanicien ou structurel professionnel, diplômé dans la juridiction d'installation du système, pour qu'il examine, vérifie et approuve toutes les fixations à... -
Page 5: Déballage
KLA12 a un module d'amplification de puissance 500 W x 500 W très écoénergétique dans une enceinte en ABS légère et robuste qui peut être utilisé dans plusieurs configurations à l'aide du système de montage SOLO™ (Single-Operator Logistics) exclusif de QSC et/ou de la prise de perche de 35 mm Tilt-Direct™. -
Page 6: Caractéristiques
Caractéristiques KLA12 — Figure 1 — 1. Enceinte ABS 6. Points d'installation M10 (3) 2. Grille en acier 7. Embase de mât avec double inclinaison (0° ou -9°) Tilt- Direct™ 3. Voyant d'alimentation avant 8. Pieds antidérapants 4. Poignées 9. Plaques de montage latérales 5. - Page 7 KLA181 — Figure 2 — 1. Enceinte en bouleau de la Baltique 7. Pieds antidérapants 2. Grille en acier 8. Embase de mât de 35mm de diamètre avec pas de vis M20 3. Voyant d'alimentation avant (uniquement en noir) 4. Poignées 9.
- Page 8 KLA AF12 (illustré tel qu'expédié) 1. Goupilles de montage et cordon (2) 2. Extension de suspension 3. Cadre de réseau 4. Pieds pour utilisation du KLA181 5. Pieds pour utilisation du KLA12 — Figure 3 —...

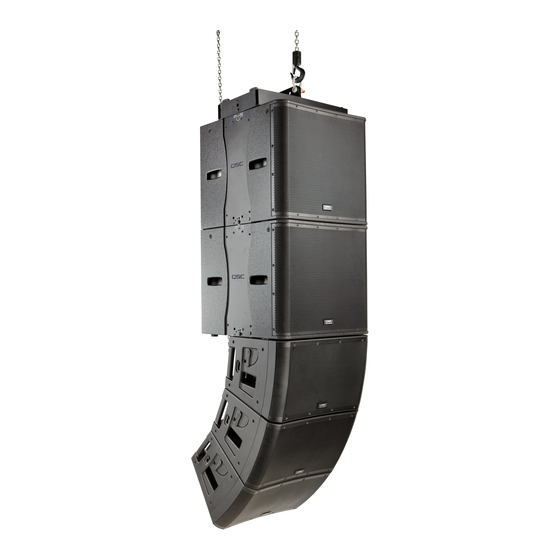

- Page 9 Attachés ensemble, les haut-parleurs KLA12 constituent un système de sources curvilignes fixes avec un angle de couverture de 18 degrés correspondant à l'angle de dispersion vertical de 18° du haut-parleur. Le KLA12 possède l'accessoire SOLO™ de QSC qui permet d'attacher des KLA12...
- Page 10 Fixation d'un KLA12 à un KLA12 / cadre de suspension KLA AF12 Les haut-parleurs KLA12 sont fournis avec les crochets de fixation en position rétractée, indiquée par la glissière abaissée et le levier B relevé, ou en position verrouillée, comme illustré à la Figure (Figure 8, 2), puis tourner le levier B vers le...
- Page 11 Fixation d'un KLA12 à un KLA181 Le KLA12 ne peut pas être attaché sur le dessus d'un KLA181. Il existe plusieurs manières d'attacher facilement le KLA12 sur le KLA181, variables selon les circonstances. Veiller à utiliser les techniques de montage correctes et/ou à...
- Page 12 Désolidarisation d'un KLA12 d'un cadre de suspension KLA AF12, d'un KLA12 ou d'un KLA181 Voir Figure 1. Bien soutenir le KLA12 du bas d'un système. Il faut soutenir les deux côtés du haut-parleur et dégager le poids du haut-parleur de son mécanisme de verrouillage pour détacher un haut- parleur d'un autre.
- Page 13 Fixation d'un KLA181 à un cadre de suspension KLA AF12 Figure 18 Voir Eemarque !: Le cadre de suspension KLA AF12 doit être orienté avec les pieds du KLA181 pointant vers le bas, comme illustré à la Figure 18. Pour des détails, voir Figure 3 à...
- Page 14 Suspension du système KLA AAVERTSSVEVER !: Passer en revue la rubrique “Règles de suspension” à la page 4. Le nombre maximum de haut- parleurs KLA12 de tout réseau, avec ou sans haut-parleurs KLA181, est de cinq. Haut-parleurs suspendus par système Option de configuration de système Nombre maximum de haut-parleurs KLA181...
- Page 15 Fixation des câbles de montage au cadre de suspension KLA AF12 Différents angles d'inclinaison peuvent être obtenus en attachant le câblage de suspension à l'un des 12 trous de la barre d'extension. L'orientation de la barre d'extension détermine si le système est incliné vers le haut ou vers le bas. L'angle d'inclinaison augmente à mesure que le câblage de suspension est déplacé...
-
Page 16: Refroidissement Dans Les Installations Fixes
1. Ajuster l'embase de mât à angle double QSC Tilt-Direct™ à la position zéro (par défaut) ou 9°. 2. Mettre en place un KLA12 sur le mât avec précaution en insérant le mât à fond dans la prise QSC Tilt-Direct™. Utiliser les techniques de levage correctes. -
Page 17: Établissement Des Branchements Audio
Entrées symétriques : connecter à la fiche comme illustré. Entrées asymétriques : connecter à la fiche comme illustré. 1 = shield (ground) 1 = blindage (terre) 1 = shield (ground) 1 = blindage (terre) 3 = minus (-) 3 = moins (-) 3 = jumper to pin 1 3 = cavalier sur broche 1 2 = plus (+) -
Page 18: Branchement Sur Secteur
AAVERTSSVEVER !: Ne pas brancher plus de cinq haut-parleurs série KLA ensemble à l'aide des câbles d'alimentation loop- through (quatre câbles loop-through, un cordon d'alimentation secteur). Si des câbles d'alimentation loop-through sont utilisés, établir tous les branchements loop-through avant de brancher sur secteur. 3. -
Page 19: Caractéristiques Du Dsp
Ces fonctions incluent fréquence de coupure, réglage de temporisation, limitation et protection, gestion thermique dont certaines sont mises en œuvre par différentes fonctions propriétaires. QSC a conçu des fonctions DSP exclusives qui augmentent sensiblement les capacités et la performance des systèmes série KLA. -
Page 20: Fonctions Dsp Propriétaires
Intrinsic Correction™ – lancé sur les produits de concerts/tournées QSC, Intrinsic Correction est un procédé propriétaire et un jeu d'algorithmes de traitement du signal qui répond aux caractéristiques intrinsèques corrigibles des transducteurs, des guides d'ondes et des enceintes. Il en résulte que tout système KLA12 présente un niveau d'énergie exceptionnellement constant et uniforme à... -
Page 21: Fonctions Supplémentaires
Fonctions supplémentaires Commutateur du voyant avant Le voyant POWER bleu, sur l'avant des haut-parleurs, peut indiquer trois modes, selon la position du sélecteur FRONT LED (Figure 33) sur le panneau de l'amplificateur. PWR – C'est le réglage usine, ce qui signifie que le voyant s'allume lorsque l'interrupteur POWER est sur ON et que l'appareil n'est pas en mode veille (STANDBY). - Page 22 Câblage du connecteur de gain Un haut-parleur Plusieurs haut-parleurs Câblage correct Single Loudspeaker Multiple Loudspeakers Proper Wiring 1 = +5V 1 2 3 — Figure 35 — Câbler la télécommande de gain comme illustré à la Figure 35 • Utilisation d'un potentiomètre pour un haut-parleur (A). •...
-
Page 23: Dimensions
Dimensions KLA12 Side Front Côté Avant Dessus 16.6 in (422 mm) 23.4 in (594 mm) — Figure 36 — KLA181 Side Front Côté Avant Dessus 25.7 in (653 mm) 23.4 in (594 mm) Side with Optional Casters Côté avec roulettes en option 30.0 in (762 mm) —... -
Page 24: Caractéristiques Techniques
Caractéristiques techniques KLA12 KLA181 Configuration Haut-parleur 2 voies actif Caisson graves réflex avec 18" / 46 cm Transducteurs Basse fréquence Transducteur à membrane de 30 cm Transducteur à membrane de 46 cm Haute fréquence Étage d'attaque de compression de 4,4 cm —... - Page 25 © 2011 QSC Audio Products, LLC. Tous droits réservés. QSC™ et le logo QSC sont des marques de QSC Audio Products, LLC déposées auprès de l'U.S. Patent and Trademark Office et dans d'autres pays. Tilt-Direct, Intrinsic Correction, DEEP et GuardRail sont toutes des marques de QSC Audio Products, LLC. powerCON est une marque déposée de Neutrik.
