Contacts sans tension modifiables
Signal de l'unité 100%
seconde pompe de l'évaporateur
pompe de condenseur
vanne d'inversion refroidissement/chauffage
Entrées à distance modifiables
démarrage/arrêt à distance
double point de réglage
activation/désactivation de la limitation de capacité
refroidissement/chauffage à distance
Entrée analogique permutable
signal de point de consigne (unité autonome ou unité esclave 1
dans un système DICN)
0/1 V, 0/10 V, 0/20 mA ou 4/20 mA
senseur de l'eau de sortie de l'évaporateur d'un système DICN
(uniquement sur l'unité maître)
Sélection multilangue
Programmateur
Point de consigne de flottement

Accessoires fournis en standard

Kit de filtre pour pose à l'avant de l'entrée d'eau d'évaporateur.

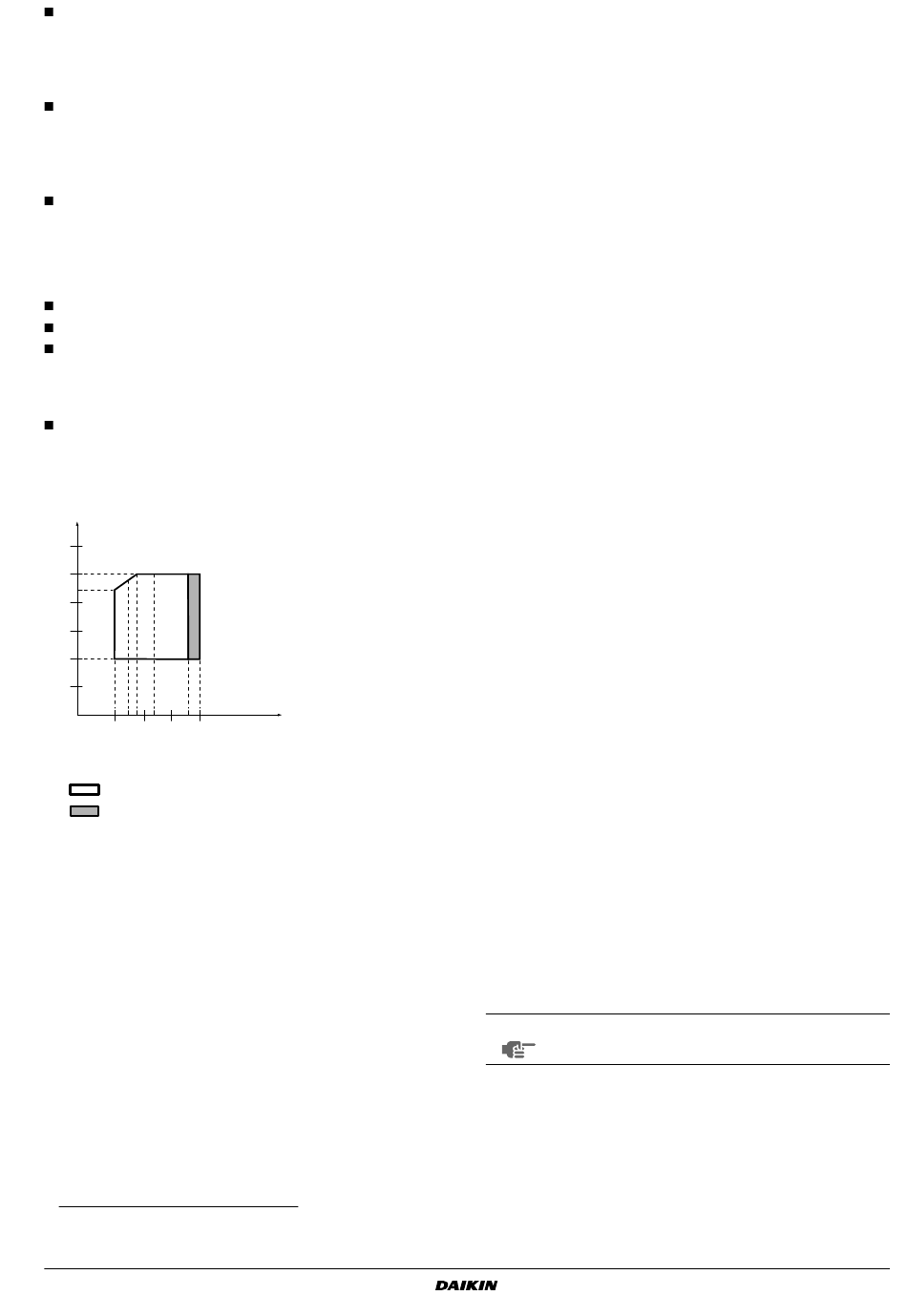

P
LAGE DE FONCTIONNEMENT
°C LWC
60
50
44
40
30
20
10
0
–5
–2
4
16
–10
0
10
20
LWC
Condenseur de température d'eau sortante
LWE
Evaporateur température de l'eau de sortie
Plage de fonctionnement standard
Plage de fonctionnement intermittent
(2) Peut être utilisé pour la mise en régime de nuit et/ou pour la limitation des
pointes de courant: Un détecteur de puissance est connecté à un contact
libre. Si le contact est activé, le circuit 1/2 est limité à un niveau de
capacité préréglé.
EWWD120~540MBYNN
Groupes d'eau glacée refroidis par eau
4PW22684-1
(2)
LWE
°C
P
RINCIPAUX ÉLÉMENTS
fourni avec l'appareil)
1
Compresseur
2
Evaporateur
3
Condenseur
4
Boîtier de commande
5
Boîtier de commande du condenseur
6
Condenseur de purge d'air
7
Condenseur d'évacuation d'eau
8
Vanne de charge
9
Soupape de sûreté
10
Pressostat de haute pression
11
Sécheur
12
Entrée d'eau glacée
13
Sortie d'eau glacée
14
Sortie d'eau du condenseur
15
Entrée d'eau du condenseur
16
Capteur de température de l'eau entrante (R3T)
17
Capteur de température de l'eau sortante (R4T)
18
Vanne d'arrêt d'évacuation
19
Capteur de température de l'eau d'entrée du condenseur
20
Contrôleur à affichage numérique
21
Arrêt d'urgence (S5E)
22
Entrée de l'alimentation électrique
23
Entrée du câblage local
24
Œillets de levage
25
Poutre de transport
26
Tuyau de liquide de vanne à bille
27
Sectionneur principal (en option - S13S)
28
Filtre
29
Contacteur de débit
S
'
ÉLECTION D
UN EMPLACEMENT
Il s'agit d'un produit de classe A. Dans un environnement domesti-
que, ce produit peut provoquer des interférences radio. Dans ce cas,
l'utilisateur sera invité à prendre les mesures adéquates.
Les appareils sont conçus pour un montage à l'intérieur et doivent
être installés dans un endroit répondant aux exigences suivantes:
1.
Les fondations seront suffisamment solides pour supporter le poids
de l'appareil et le sol sera plat pour empêcher la production de bruit
et de vibrations.
2.
L'espace entourant l'unité permet l'entretien.
3.
Aucun risque d'incendie ne sera possible en cas de fuite de gaz
inflammable.
4.
Choisir l'emplacement de l'unité de manière à éviter que le bruit
généré par l'unité ne constitue une gêne.
5.
S'assurer que l'eau ne peut pas provoquer de dommage à cet
emplacement en cas de fuite de l'unité.
REMARQUE
L'opération de mise en régime est limitée à une heure
maximum.
(consultez le schéma de principe
Manuel d'installation
