Montage- und Betriebsanleitung
Návod k montáži a provozu
CZ
DK
Montage- og driftsvejledning
E
Instrucciones de montaje y de servicio
F
Notice de montage et d'utilisation
FIN
Asennus- ja käyttöohjeet
Installation and Operating Instructions
GB
Οδηγ ε τοπου τηση και λειτουργ α
GR
I
Istruzioni di montaggio e per l'uso
N
Monterings- og bruksanvisning
NL
Montage- en gebruikshandleiding
Monterings- och bruksanvisning
S
Instrukcja montażu i eksploatacji
PL
335 194 691 111 - 03/08 - 002

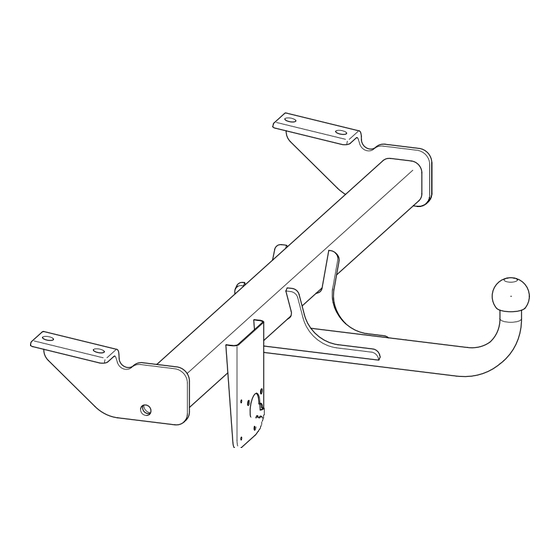

Toyota RAV 4; 3- und 5-türig SXA1 ** - A **** W
1
Publicité
Table des Matières
Manuels Connexes pour Westfalia 335 191
Sommaire des Matières pour Westfalia 335 191
- Page 1 Montage- und Betriebsanleitung Návod k montáži a provozu Montage- og driftsvejledning Instrucciones de montaje y de servicio Notice de montage et d’utilisation Asennus- ja käyttöohjeet Installation and Operating Instructions Οδηγ ε τοπου τηση και λειτουργ α Istruzioni di montaggio e per l’uso Monterings- og bruksanvisning Montage- en gebruikshandleiding Monterings- och bruksanvisning...
- Page 2 Sämtliche Befestigungsschrauben der Anhängevorrichtung nach ca. 1000 Anhänger - km mit den vorgeschriebenen Anziehdrehmomenten nochmals nachziehen. Die Kupplungskugel ist sauber zu halten und zu fetten. Werden jedoch Spurstabilisierungs-einrichtungen, wie z.B. die Westfalia "SSK" benutzt, muß die Kupplungskugel fettfrei sein. Die Hinweise in den jeweiligen Betriebsanleitungen beachten.
-
Page 3: Všeobecné Informace
Spojovací koule se musí udržovat čistá a namazaná. Použijí-li se stabilizační zařízení stop, jako např. Westfalia ”SSK”, pak musí být spojovací koule bez mazacího tuku. Dodržujte informace v patřičných provozních návodech. Jakmile bude dosažen na některém místě průměr spojovací koule rovný nebo menší než 49,0 mm, nesmí... - Page 4 Dette skal gøres med de forskrevne startdrejningsmomenter. Koblingskuglen skal holdes ren og smøres. Hvis man dog anvender sporstabiliseringsanordninger, såsom Westfalia “SSK”, skal koblingskuglen være uden smørelse. Vær opmærksom på og overhold henvisningerne i den pågældende driftsvejledning. Når et vilkårligt sted på koblingskuglen har en diameter på 49,0 mm eller mindre, må man ikke anvende anhængertrækket af sikkerhedsmæssige årsager.
-
Page 5: Campo De Aplicación
1000 km con el remolque. Mantener limpio y engrasado el enganche. En caso de utilizar dispositivos de estabilización direccional, como por ejemplo el ”SSK” Westfalia, el enganche deberá estar libre de grasa. Obsérvense las indicaciones en las correspondientes instrucciones de servicio. -
Page 6: Domaine D'application
1000 km avec l’attelage. Nettoyer et graisser régulièrement la boule d’attelage. Toutefois, si des équipements de stabilisation tels que Westfalia „SSK“ sont utilisés, la boule d’attelage doit être exempte de graisse. Respecter les indications données dans les différentes notices d’utilisation. - Page 7 Vetokoukut Ilman sähköosia Valmistaja: WESTFALIA-AUTOMOTIVE GmbH Westfalian tilausnro: 335 194 335 251 Direktiivin 94/20/EG mukainen hyväksymisnumero: e13 00-0072 Luokka: A50-X Tyyppi: 335 191 Tekniset tiedot: Suurin D-arvo: 8,8 kN Suurin koukkukuorma: 75 kg Käyttökohteet: Ajoneuvonvalmistaja: Toyota Malli: RAV4; 3- tai 5-ovinen SXA1 ** - A **** W yppimerkintä:...
-
Page 8: Area Of Application
Again tighten all securing bolts of the towing hitch after approx. 1000 trailer km, observing specified tightening torques. The towing hitch must be kept clean and greased. However, if a stabilisation device, e.g. Westfalia “SSK”, is used, the towing hitch must be free from grease. Follow the instructions in the relevant operating instructions. - Page 9 χρησιμοποιο νται διατ ξει σταυεροπο ηση του χνου , π π.χ. η Westfalia ”SSK”, δεν επιτρ πεται η σφαιρικ κεφαλ ζε ξη με στ ριγμα να ε ναι γρασαρισμ νη. Προσ ξτε τι υποδε ξει στι εκ στοτε οδηγ ε...
-
Page 10: Gancio Di Traino
Il gancio di traino deve essere pulito e lubrificato. Solo se si usano dei dispositivi di stabilizzazione della traiettoria, per esempio il dispositivo Westfalia „SSK“, il gancio di traino deve essere privo di grasso. Rispettare le avvertenze delle relative istruzioni per l’uso. - Page 12 1000 tilhenger-km. Koplingskulen skal holdes ren og smøres med fett. Hvis det imidlertid blir brukt sporstabiliserings- innretninger som f.eks. Westfalia „SSK“, må koplingskulen være fri for fett. Følg henvisningene i de respektive driftsinstruksene. Så snart koplingskulen på et eller annet sted har nådd en diameter på 49,0 mm eller mindre, må...
-
Page 13: Algemene Aanwijzingen
Na ca. 1.000 km met aanhangwagen te hebben gereden dienen alle bevestigingsbouten van de trekhaak met het voorgeschreven aanhaalkoppel te worden nagetrokken. De trekhaakkogel altijd schoon en ingevet houden. Indien echter spoorstabilisatie-inrichtingen zoals bijv. de Westfalia “SSK” gebruikt worden, moet de trekhaakkogel vetvrij zijn. Hiervoor dienen de aanwijzingen van de betreffende gebruikshandleiding te worden opgevolgd. -
Page 14: Allmänna Anvisningar
Efterdrag dragkrokens samtliga fastsättningsskruvar ännu en gång efter ca 1000 släpvagns-km med de föreskrivna åtdragningsmomenten. Dragkroken skall hållas ren och fettas in. Använder man säkerhetskoppling, exempelvis Westfalia ”SSK” måste kopplingskulan vara fri från fett. Beakta anvisningarna i respektive bruksanvisning. Då kopplingskulans diameter på något ställe är 49.0 mm eller mindre, får dragkroken av säkerhetsskäl inte längre användas. - Page 15 Wszystkie śruby mocujące haka holowniczego należy dokręcić po przejechaniu ok. 1000 km z przyczepą. Kulę sprzęgła należy utrzymywać w czystości i smarować. W przypadku stosowania urządzeń stabilizacyjnych, jak np. system “SSK” firmy Westfalia, kula sprzęgła nie może być nasmarowana. Należy stosować zalecenia zawarte w odnośnych instrukcjach eksploatacji.
- Page 16 Lieferumfang der Anhängevorrichtung Objem dodání tažného zařízení Anhængertrækkets leveringsomfang Volumen de suministro del enganche Pièces comprises dans la fourniture M12x1,25x35 (10.9) de l’attelage Vetokoukun toimituksen sisältö 30x12,5x3 Scope of delivery of towing hitch Περιεχ μενο του πακ του τη σφαιρικ κεφαλ...
- Page 17 Lieferbare Ersatzteilumfänge Anhängevorrichtung Dodatelné náhradní díly tažného zařízení Reservedele, der kan leveres til anhængertrækket Volumen de piezas de repuesto suministrables del enganche Pièces de rechange disponibles pour l’attelage Vetokoukun toimitettavissa olevat varaosat Available spare parts for towing hitch Κατ λογο τ ν διαυ σιμ ν ανταλλακτικμν τη σφαιρικ κεφαλ...
- Page 19 Der Freiraum nach Anhang VII, Abbildung 30 der Richtlinie 94/20/EG ist zu gewährleisten. DK - Frirummet skal overholdes iht. bilag VII, fig. 30 i direktiv 94/20/EF. Volný prostor ve smyslu Přílohy VII, obr. 30 Směrnice č. 94/20/EG musí být zaručen. CZ - Debe garantizarse el espacio libre, conforme al anexo VII, figura 30 de la directiva comunitaria CE/94/20.
- Page 21 Ausschnitt Verkleidung der hinteren Tür. Výřez- kryt zadních dveří. Udsnit den bagerste dørs beklædning. Sección del revestimiento de la puerta trasera. Découpure de la garniture de la porte arrière. Aukko takaoven verhoukseen. Cut out of rear door garnish. Επ νδυση εγκοπ τη...
