3.4.3
Remplissage du ballon d'eau chaude
sanitaire
Pour connaître les consignes d'installation, reportez-vous au manuel
d'installation du ballon d'eau chaude sanitaire.
3.4.4
Isolation de la tuyauterie d'eau
La tuyauterie du circuit d'eau doit être isolée pour empêcher toute
condensation pendant le rafraîchissement et toute réduction de la
capacité de chauffage et de rafraîchissement.
Si la température est supérieure à 30°C et si l'humidité relative est
supérieure à 80%, l'épaisseur des matériaux d'étanchéité doit alors
être d'au moins 20 mm afin d'éviter toute condensation sur la
surface du joint d'étanchéité.
3.5
Raccordement du câblage électrique
DANGER: RISQUE D'ÉLECTROCUTION
AVERTISSEMENT
Utilisez
toujours
un
l'alimentation électrique.
3.5.1
À propos de la conformité électrique
Voir "3.5.4 Raccordement de l'alimentation électrique du chauffage
d'appoint" à la page 9.
3.5.2
Raccordement du câblage électrique sur
l'unité intérieure

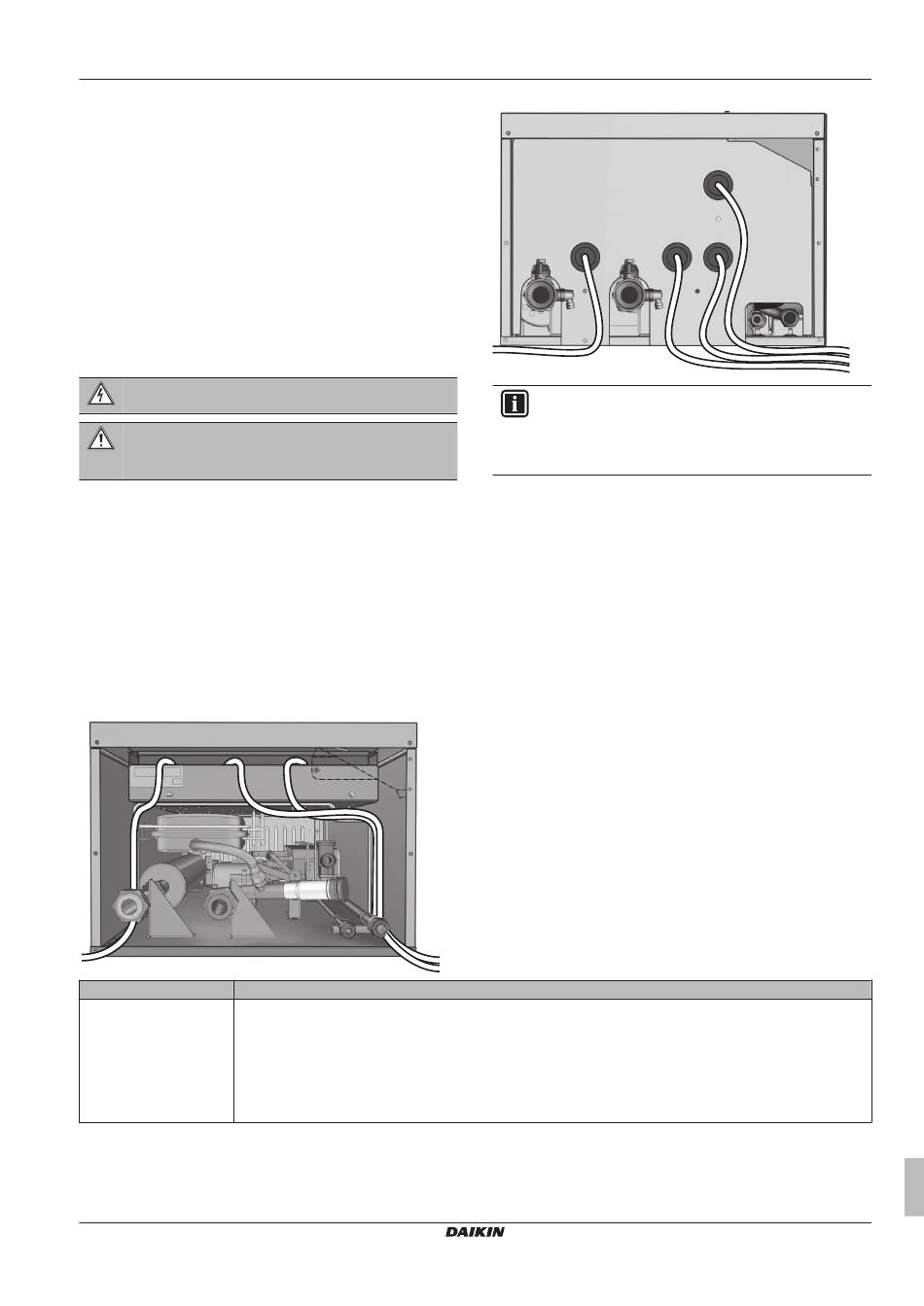

1 Pour ouvrir l'unité intérieure, reportez-vous à la section
"3.1.1 Ouverture de l'unité intérieure" à la page 4.
2 Le câblage doit entrer dans l'unité par le bas.
3 Le câblage doit être disposé comme suit dans l'unité:
Pour EHBH/X04+08:
a
a
c
c
Disposition
Câbles possibles (selon le type d'unité et les options installées)
a
▪ Interface utilisateur
Basse tension
▪ Thermistance du ballon d'eau chaude sanitaire (option)
▪ Entrées numériques de consommation électrique (à fournir)
▪ Capteur de température ambiante extérieure (option)
▪ Capteur de température ambiante intérieure (option)
▪ Compteurs d'électricité (à fournir)
EHBH/X04~16CA
Daikin Altherma - basse température Bibloc
4P313771-1C – 2012.11
câble
multiconducteur
pour
b
b
Pour EHBH/X16:
a
a
INFORMATIONS
Lors de la mise en place de câbles supplémentaires ou en
option, prévoyez une longueur de câble suffisante. Cela
permettra de retirer/repositionner le coffret électrique et
d'accéder aux autres composants lors d'un entretien.
3 Installation
b
b
c
c
c
c
Manuel d'installation
7
