3 Installation
K1M
1 3 5 13
2 4 6 14
Ω
Ω
K5M
1 3 5 13
2 4 6 14
3.5.5

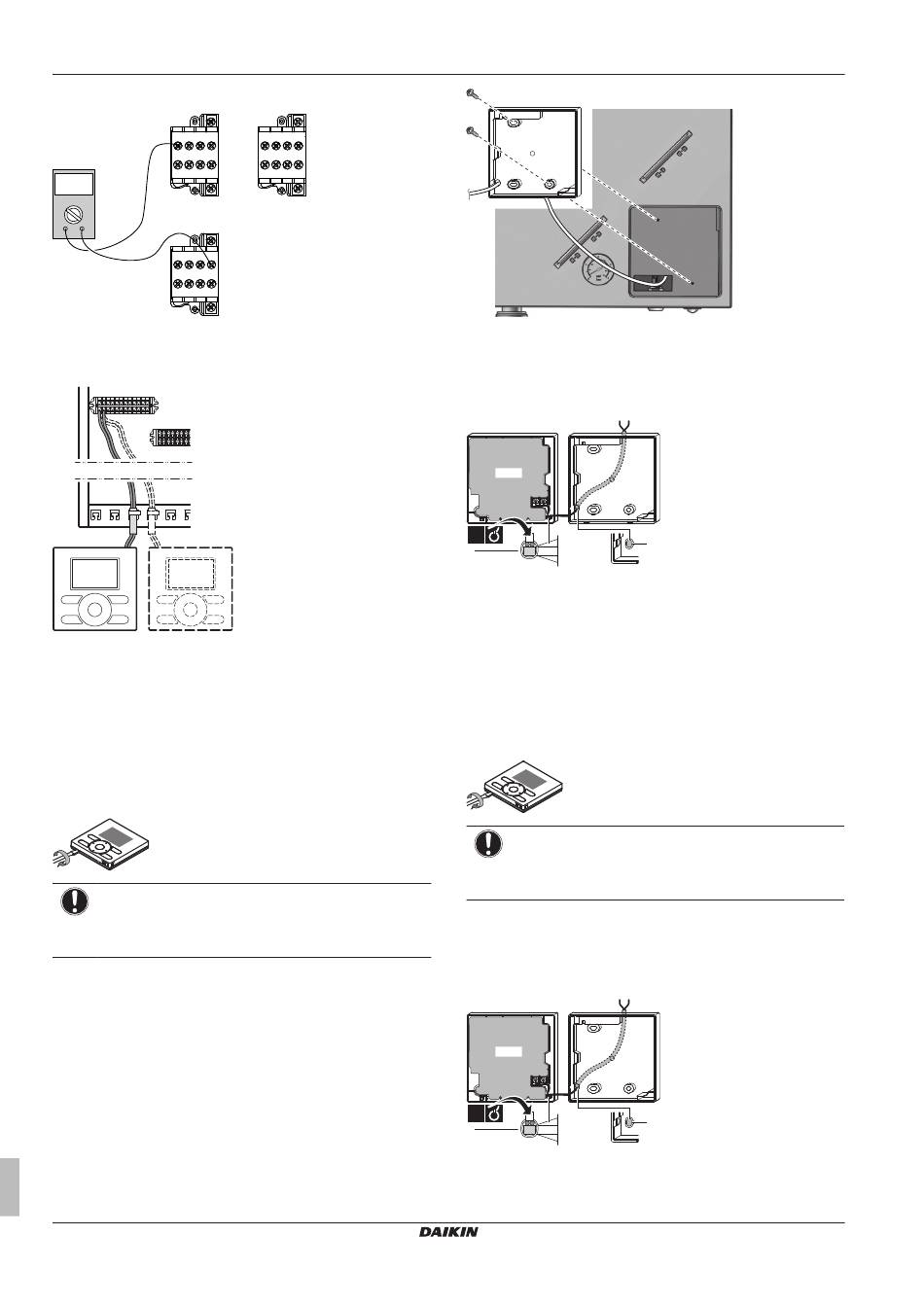

Raccordement de l'interface utilisateur

1 Raccordez le câble de l'interface utilisateur à l'unité intérieure.
2 1
X5M
X2M
A2P A2P
a b
a Interface utilisateur fournie avec l'unité
b Interface utilisateur en option
2 Fixez le câble avec les attaches sur les supports d'attaches.
Fixation de l'interface utilisateur sur l'unité intérieure
3 Insérez un tournevis dans les fentes situées sous l'interface
utilisateur et séparez délicatement la plaque avant de la plaque
murale.
REMARQUE
La carte de circuit imprimé (CCI) se trouve dans la plaque
avant de l'interface utilisateur. Veillez à ne PAS
l'endommager.
4 Fixez la plaque murale de l'interface utilisateur sur la plaque
avant de l'unité.
Manuel d'installation
10
K2M K2M
1 3 5 13
2 4 6 14
5 Découpez un conducteur à 2 fils.
6 Raccordez les fils à l'interface utilisateur comme indiqué ci-
dessous.
Par l'arrière
PCB
1x
b
a Faites une encoche pour que le câblage passe par
les pinces, etc.
b Fixez le câblage sur la partie avant du boîtier à l'aide
de la retenue de câblage et de la bride.
7 Réinstallez la plaque avant sur la plaque murale.
Fixation de l'interface utilisateur au mur en cas d'installation en
tant que thermostat d'ambiance
8 Insérez un tournevis dans les fentes situées sous l'interface
utilisateur et séparez délicatement la plaque avant de la plaque
murale.
REMARQUE
La carte de circuit imprimé (CCI) se trouve dans la plaque
avant de l'interface utilisateur. Veillez à ne PAS
l'endommager.
9 Fixez la plaque murale de l'interface utilisateur au mur.
10 Raccordez les fils à l'interface utilisateur comme indiqué ci-
dessous.
Par l'arrière
PCB
1x
b
Daikin Altherma - basse température Bibloc
a
a
EHBH/X04~16CA
4P313771-1C – 2012.11
