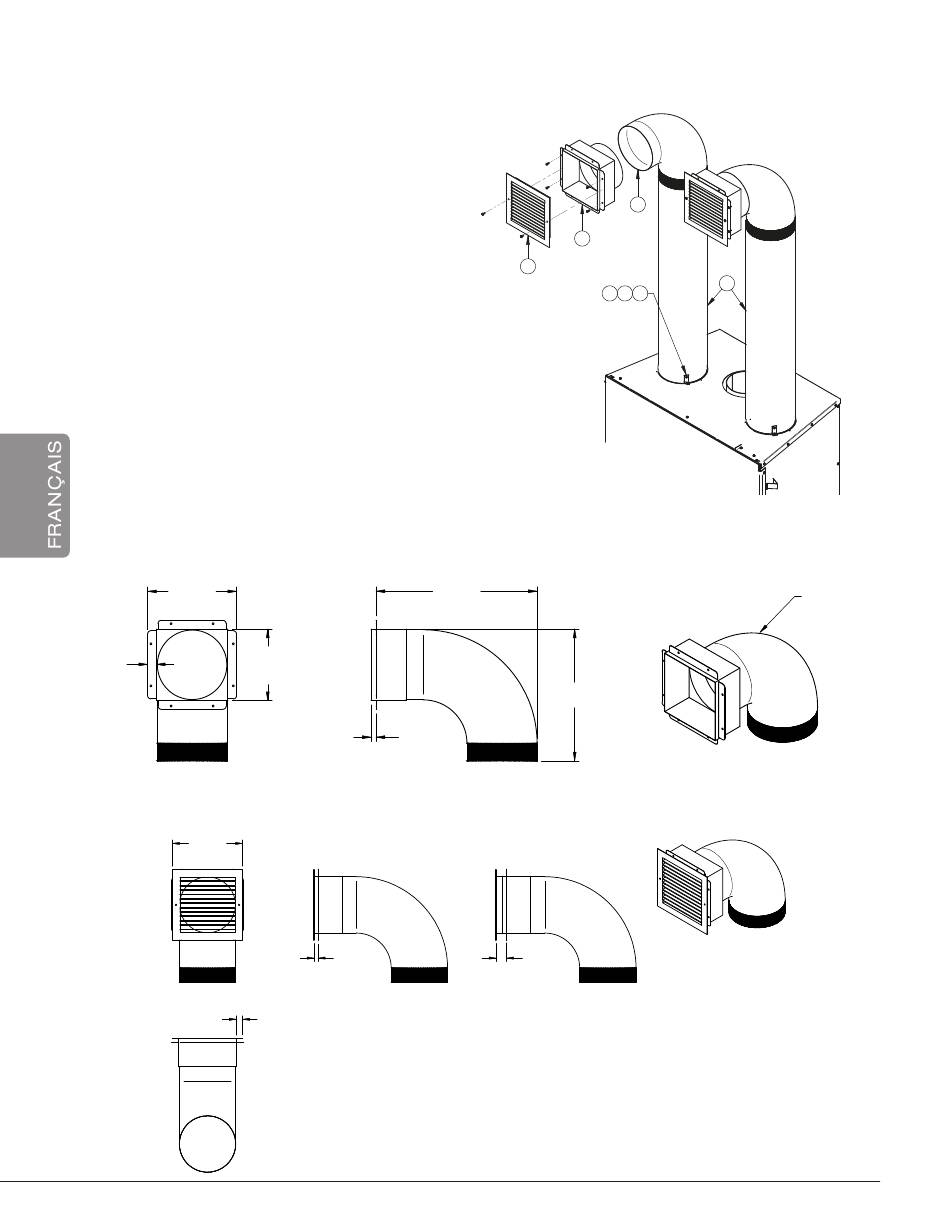

ANNExE 2: INSTALLATION D'UN SYSTÈME DE DISTRIBUTION DE LA
CHALEUR PAR GRAVITÉ TRADITIONNEL

L'ensemble comprend:

• 2 sorties d'air chaud (Grilles (A) et cadres
(B))
• 2 coudes à 90o (C)
• 6 équerres de fixation (D) avec 6 vis (E) et 12
vis auto-perforantes (F)
Non compris dans l'ensemble:
• 2 conduits de raccordement rigide de 8" (G),
26 ga en acier galvanisé.
Dimensions du boîtier de sortie d'air chaud avec coude
10 1/4"
259mm
TYP.
8 1/4"
1"
208mm
25mm
TYP.
TYP.
Dimensions du boîtier de sortie d'air chaud avec coude et grille décorative
10"
254mm
TYP.
Page 52
18 1/2"
468mm
5/8"
14mm
5/8"
14mm
MIN.
7/8"
23mm
TYP.
C
B
A
D E F
15 1/8"
383mm
2"
38mm
MAX.
Manuel d'installation et d'utilisation - HE275CF
G
8"
O
204mm
