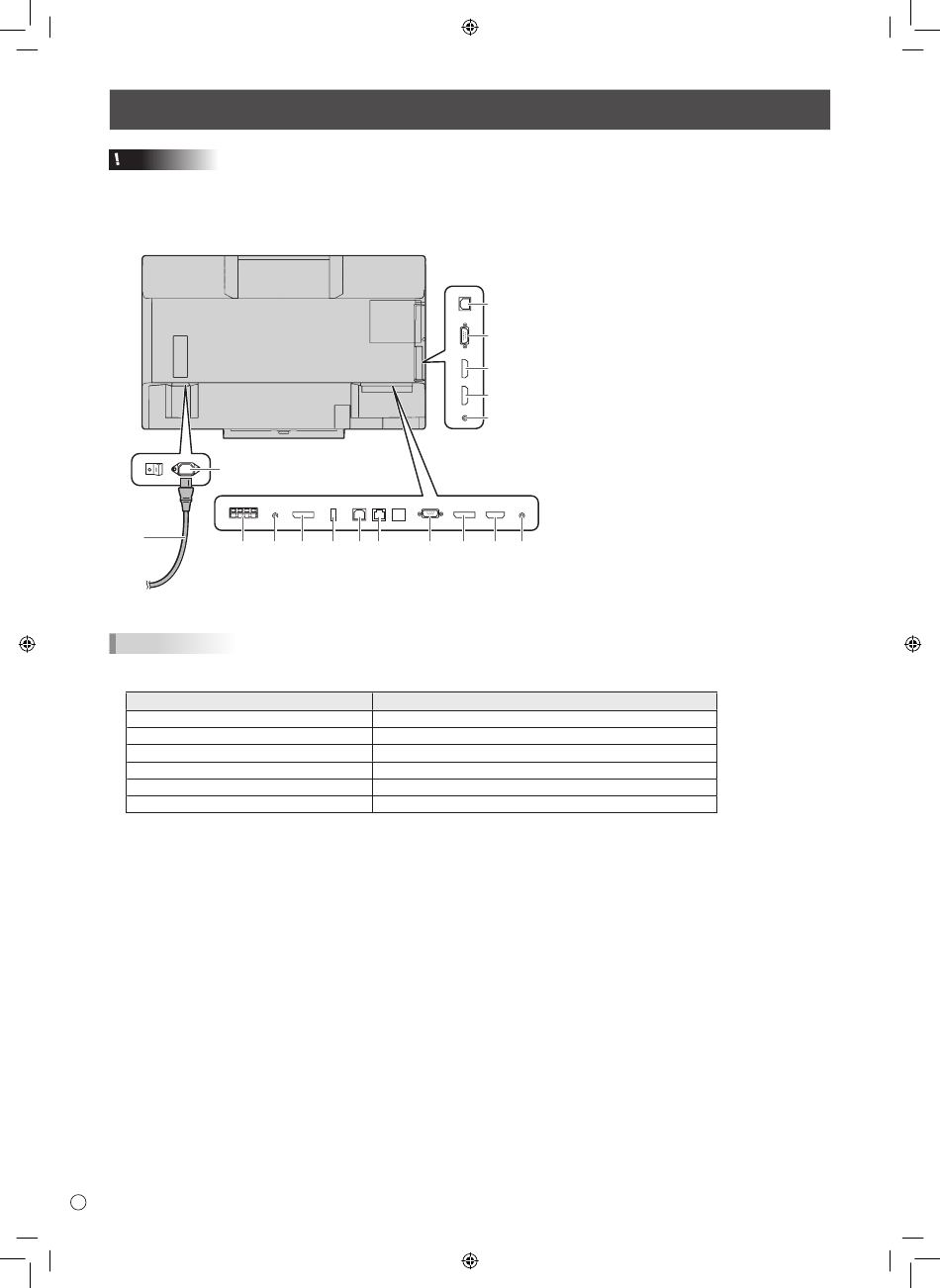

Conexiones - Sharp PN-L703B Manuel D'installation

Precaución
• Asegúrese de apagar el interruptor principal y desconectar el enchufe de la toma de corriente antes de conectar/desconectar
los cables. Asimismo, lea el manual del equipo que desea conectar.
• Tenga cuidado de no confundir el terminal de entrada con el terminal de salida al conectar los cables. La inversión accidental
de los cables conectados a los terminales de entrada y salida podría causar malfuncionamientos y otros problemas.
1
2
3
Para toma de alimentación
CONSEJOS
• Establezca el terminal de entrada de audio que se utilizará en cada modo de entrada en AUDIO SELECT <SELECCIÓN DE
AUDIO> en el menú SETUP <INSTALACIÓN>. A continuación se muestran los ajustes de fábrica.
Modo de entrada
D-SUB1
D-SUB2
DisplayPort
HDMI1
HDMI2
HDMI3
• Para usar el panel sensible al tacto, el panel sensible al tacto y el ordenador deben estar conectados y debe instalarse
Herramienta de Ajustes del Panel Sensible al Tacto, y Pen Software en el ordenador desde el CD-ROM suministrado.
Para instalar el software, consulte el manual correspondiente.
• Para usar el panel sensible al tacto con un ordenador conectado en la parte inferior, conéctelo en el puerto USB 1.
Para usar el panel sensible al tacto con un ordenador conectado en el lateral, conéctelo en el puerto USB 2.
(Ajuste de fábrica. Puede cambiarse en TOUCH INPUT SELECT <SELECCIÓN ENTRADA TÁCTIL> en el menú SETUP
<INSTALACIÓN>.)
• Los términos HDMI y HDMI High-Definition Multimedia Interface y el logotipo de HDMI son marcas registradas de HDMI
Licensing LLC en EE. UU. y otros países.
• DisplayPort es una marca registrada de Video Electronics Standards Association.
6
S

Conexiones

4 5 6 7 8 9
Terminal de entrada de audio (ajuste de fábrica)
Terminal de entrada Audio1
Terminal de entrada Audio2
Terminal de entrada DisplayPort
Terminal de entrada HDMI1
Terminal de entrada HDMI2
Terminal de entrada HDMI3
1. Terminal de entrada de corriente
2. Cable de alimentación (suministrado)
3. Terminales de altavoces externos
13
4. Terminal de salida de audio
5. Terminal de salida DisplayPort
14 6. Puerto del adaptador del lápiz táctil
7. Puerto USB 1
8. Terminal de LAN
15
9. Terminal de entrada D-sub1
16
10. Terminal de entrada DisplayPort
11. Terminal de entrada HDMI1
17
12. Terminal de entrada Audio1
13. Puerto USB 2
14. Terminal de entrada D-sub2
15. Terminal de entrada HDMI2
16. Terminal de entrada HDMI3
17. Terminal de entrada Audio2
10 11 12
