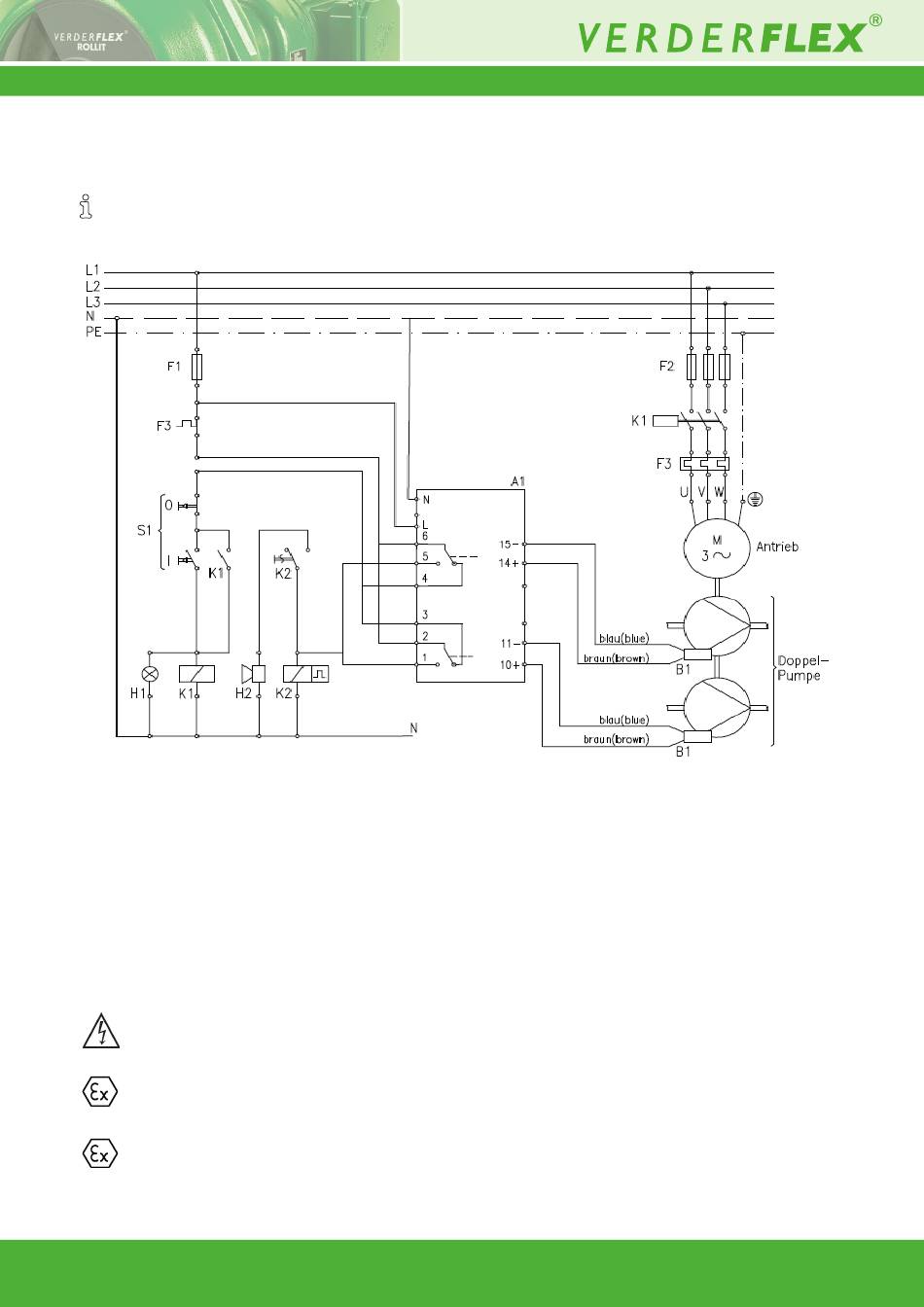

10.3 Schéma du détecteur de fuites pour l'utilisation des pompes à des
emplacements dangereux
Le schéma ci-dessous est valable uniquement pour le détecteur de fuites constitué :
• d'un détecteur de proximité capacitif (de marque Rechner, type KAS-40-14-N-M12) ;
• d'un ampli-séparateur (de marque Rechner, type N-132/2-01).
A1 - ampli-séparateur, type N-132/2-01
B1 - capteur capacitif (NAMUR à deux fils)
F1 - fusible de la commande
F2 - fusible du moteur
F3 - relais de protection du moteur
H1 - Témoin lumineux « Moteur en marche »
H2 - avertisseur sonore, avertisseur lumineux
K1 - contacteur du moteur
K2 - relais du clignotant, 0,5 s
M - moteur (moteur de la pompe)
S1 - double bouton poussoir
Les branchements doivent être réalisés uniquement par du personnel qualifié et
autorisé !
L'ampli-séparateur ne doit pas être utilisé à des emplacements dangereux.
Il doit rigoureusement être installé à l'extérieur de ces zones.
Le détecteur standard de fuites sur le tuyau n'est pas adapté à une utilisation à des
emplacements dangereux et avec des matériaux diélectriques.
Rollit 10 - 50 T
Version 1.2 – 01/2020
27 | Page
