5.4
Planification de la mise en
place des conduits
5.4.1 Spécification des supports et des brides
de raccordement
1.
Lors de la planification de l'installation des tuyauteries,
prenez en compte toutes les conditions de fonctionne-
ment possibles :
–
Milieu chaud/froid
–
Vide/plein
–
Non pressurisé/pressurisé
–
Changement de position des brides
2.
Veillez à ce que les supports des conduits soient conçus
de façon à absorber les mouvements des forces impo-
sées par la pression ou l'environnement.
5.4.2 Spécification des diamètres nominaux
La largeur nominale du tube du côté de l'aspiration
et du côté du refoulement doit être environ 25 % plus
grande que la largeur nominale du tuyau de la pompe.
La dimension de la pompe à tuyau correspond à la largeur
du tuyau de la pompe.
Le tube du côté de l'aspiration doit être résistant au vide
(renforcé) et celui du côté du refoulement doit supporter la
pression maximale de la pompe. En utilisant un commuta-
teur inverseur, les tuyaux placés des côtés de l'aspiration
et du refoulement doivent supporter la pression maximale
de la pompe.
5.4.3 Optimisation des sections de la
tuyauterie
1.
Maintenez
la
dans
les
conduits
Utilisez toujours des tuyaux flexibles pour raccorder la
pompe aux tuyauteries de votre application. La longueur
du tuyau doit être au moins égale à 1 m (voir Tableau 5,
Figure 1).
2.
Évitez les changements brusques de sections le long de la
tuyauterie.
La méthode standard de raccordement est un tuyau
flexible (adapté aux connecteurs de la pompe) attaché
avec des colliers de serrage. D'autres options (p. ex. :
raccords filetés, accouplements Kamlok, brides standard)
sont disponible sur demande.
Afin d'éviter les pics de pression, qui peuvent endom-
mager le tuyau de la pompe, ne pliez pas les conduits et
n'installez pas de coude à 90 °C directement à la sortie de
la pompe du côté du refoulement (voir Tableau 5, Figure 2
et 3). En outre, la section de tuyauterie du côté du refou-
lement ne doit pas être réduite (voir Tableau 5, Figure 4).
3.
En cas de raccordement de l'aspiration, respectivement
les tuyaux de refoulement, veillez à ce que la section des
conduits de prolongement soit aussi large que nécessaire.
La transition vers le conduit de prolongement doit être suf-
fisamment grande (voir Tableau 5, Figure 5).
Rollit 10 - 50 T
résistance
à
l'écoulement
aussi
faible
que
possible.
Version 1.2 – 01/2020

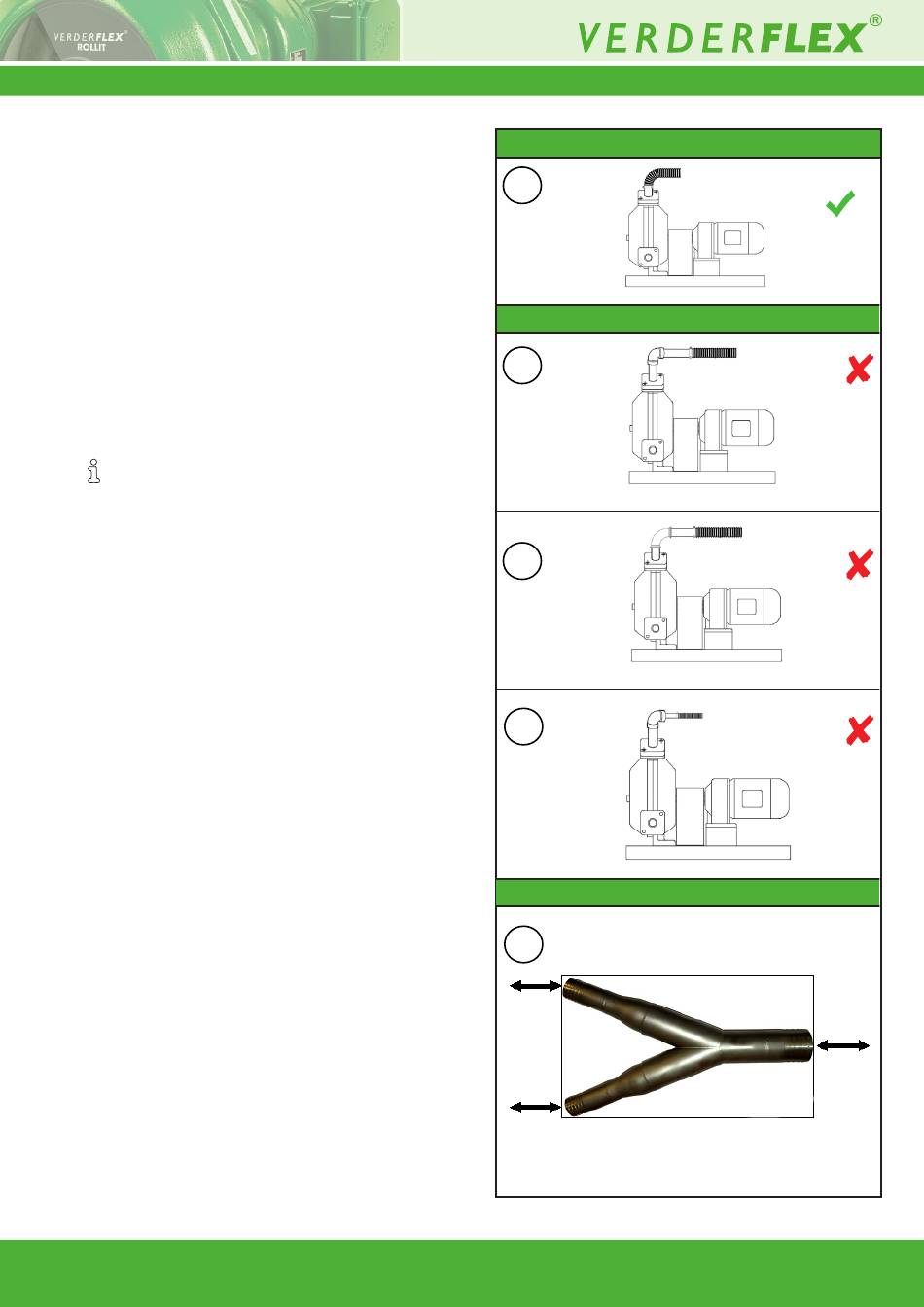

RACCORDEMENT CORRECT
1
RACCORDEMENT INCORRECT
2
3
4
RACCORDEMENT DE REFOULEMENT
5
1
2
1. depuis/vers la pompe
2. depuis/vers la pompe
3. conduit de prolongement
Tableau 5 À faire et à ne pas faire
3
13 | Page
