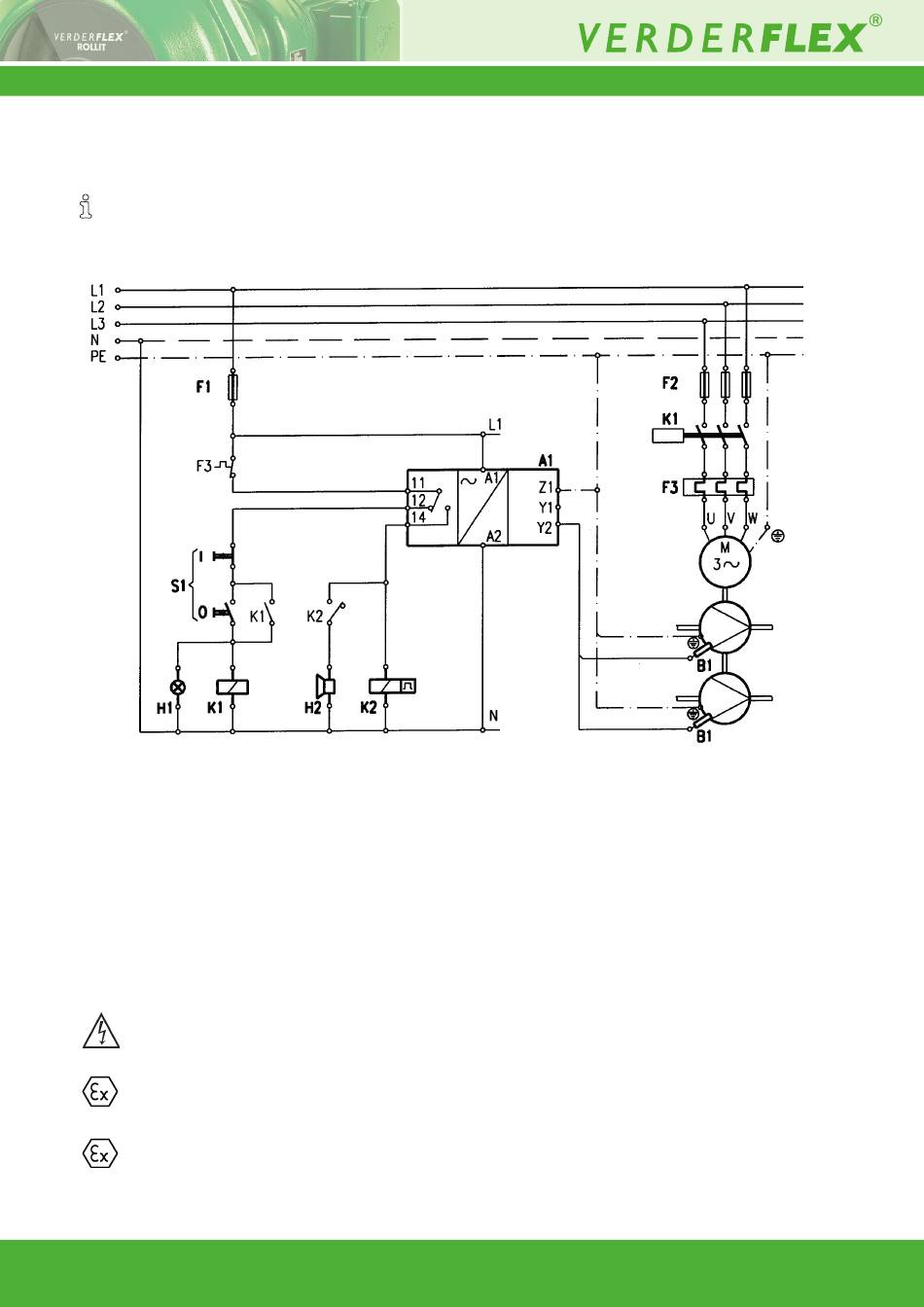

10.2 Schéma du détecteur de fuites pour l'utilisation des pompes à des
emplacements non dangereux
Le schéma ci-dessous est valable uniquement pour le détecteur de fuites constitué:
• de deux capteurs pour le détecteur de fuites (de marque Verderflex Rollit, standard);
• d'un ampli-séparateur (de marque Disibeint, type DNSA).
A1 - contrôle du niveau, type DNSA
B1 - capteur
F1 - fusible
F2 - fusible du moteur
F3 - protections contre les surcharges du moteur
H1 - témoin de marche
H2 - avertisseur sonore, avertisseur lumineux
K1 - contacteur du moteur
K2 - clignotant (0,5 s)
M - moteur (moteur de la pompe)
S1 - bouton poussoir
Les branchements doivent être réalisés uniquement par du personnel qualifié et
autorisé !
L'ampli-séparateur ne doit pas être utilisé à des emplacements dangereux.
Il doit rigoureusement être installé à l'extérieur de ces zones.
Le détecteur standard de fuites sur le tuyau n'est pas adapté à une utilisation à des
emplacements dangereux et avec des matériaux diélectriques.
Rollit 10 - 50 T
Version 1.2 – 01/2020
