Branchement du système

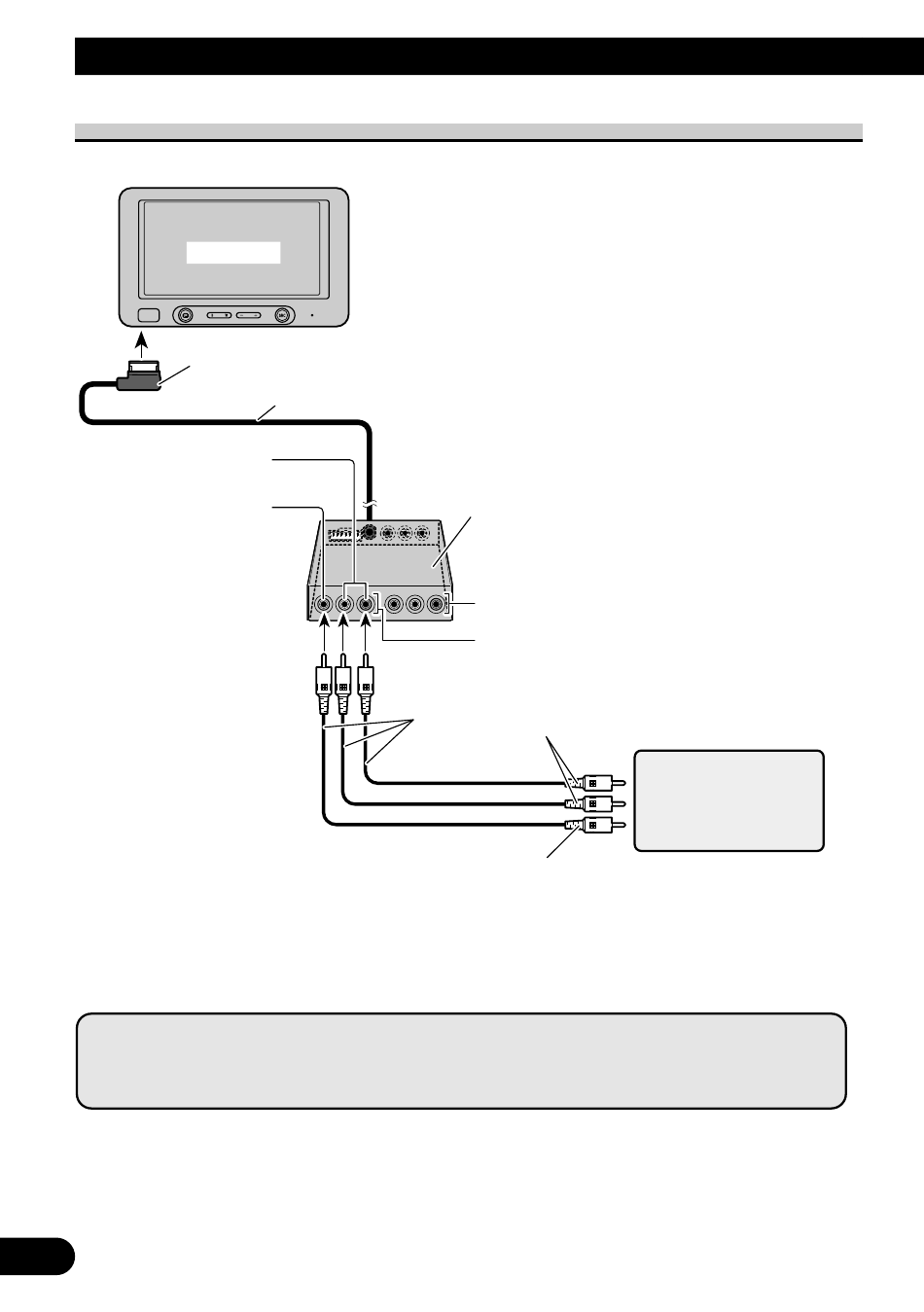

Schéma de connexion (entrée VIDEO)
Unité écran
Blanc
Entrée audio Cinch (RCA)
VIDEO1 (blanc, rouge)
Entrée vidéo Cinch (RCA)
VIDEO1 (jaune)
Remarque:
• Ce système possède des réglages [FRONT/REAR] d'emplacement de montage [LOCATION].
N'oubliez pas d'effectuer ces réglages après que le système a été installé. (Reportez-vous à la
page 18.)
25
3 m
Câbles Cinch (RCA) disponibles dans le commerce
(vendus séparément)
Appareil déporté
Entrée VIDEO2
Entrée VIDEO1
Vers la sortie audio
Vers la sortie vidéo
Composant vidéo
portatif disponible
dans le commerce
avec sortie Cinch
(RCA)
