Installation dans une région à climat froid
On doit installer un clapet anti-reflux additionnel pour minimiser
le reflux d'air froid, et incorporer un élément d'isolation thermique
pour minimiser la perte de chaleur par conduction par
l'intermédiaire du conduit d'évacuation, de l'intérieur de la
maison à l'extérieur. Le clapet anti-reflux doit être placé du
côté froid par rapport à l'élément d'isolation thermique.
L'élément d'isolation thermique doit être aussi proche que
possible de l'endroit où le circuit d'évacuation pénètre la partie
chauffée de la maison.
Air d'appoint
Le code du bâtiment local peut exiger l'emploi d'un système
de renouvellement de l'air/introduction d'air d'appoint, lors de
l'utilisation d'un système d'aspiration de débit supérieur à une
valeur (pieds cubes par minute) spécifiée. Le débit spécifié, pieds
cubes par minute, est variable d'une juridiction à une autre.
Consulter un professionnel des installations de chauffage
ventilation/climatisation au sujet des exigences spécifiques
applicables dans la juridiction locale.
Méthodes d'évacuation
Cette hotte a été configurée à l'usine pour la décharge de
l'air aspiré à travers le toit ou à travers un mur.
Un circuit d'évacuation en conduit rond de 6" (15,2 cm)
(non fourni) est nécessaire pour l'installation. La hotte
comporte une ouverture de sortie de diamètre 6" (15,2 cm).
REMARQUE : On déconseille l'emploi de conduit flexible.
Un conduit flexible peut causer une rétropression et des
turbulences de l'air, ce qui réduit considérablement la
performance.
La sortie à l'extérieur du circuit d'évacuation peut se faire à
travers le toit ou à travers un mur. Pour la sortie à travers un
mur, on doit employer un raccord coudé (90°).
Décharge par l'arrière
Le raccord coudé à 90° peut être installé immédiatement au-
dessus de la hotte.
Installation sans décharge à l'extérieur (recyclage)
S'il n'est pas possible d'évacuer les fumées et vapeurs de
cuisson à l'extérieur, on peut employer la version installation
sans décharge à l'extérieur (recyclage) de la hotte, dotée
d'un filtre à charbon et du déflecteur. Les vapeurs/fumées
sont alors recyclées à travers la grille supérieure.

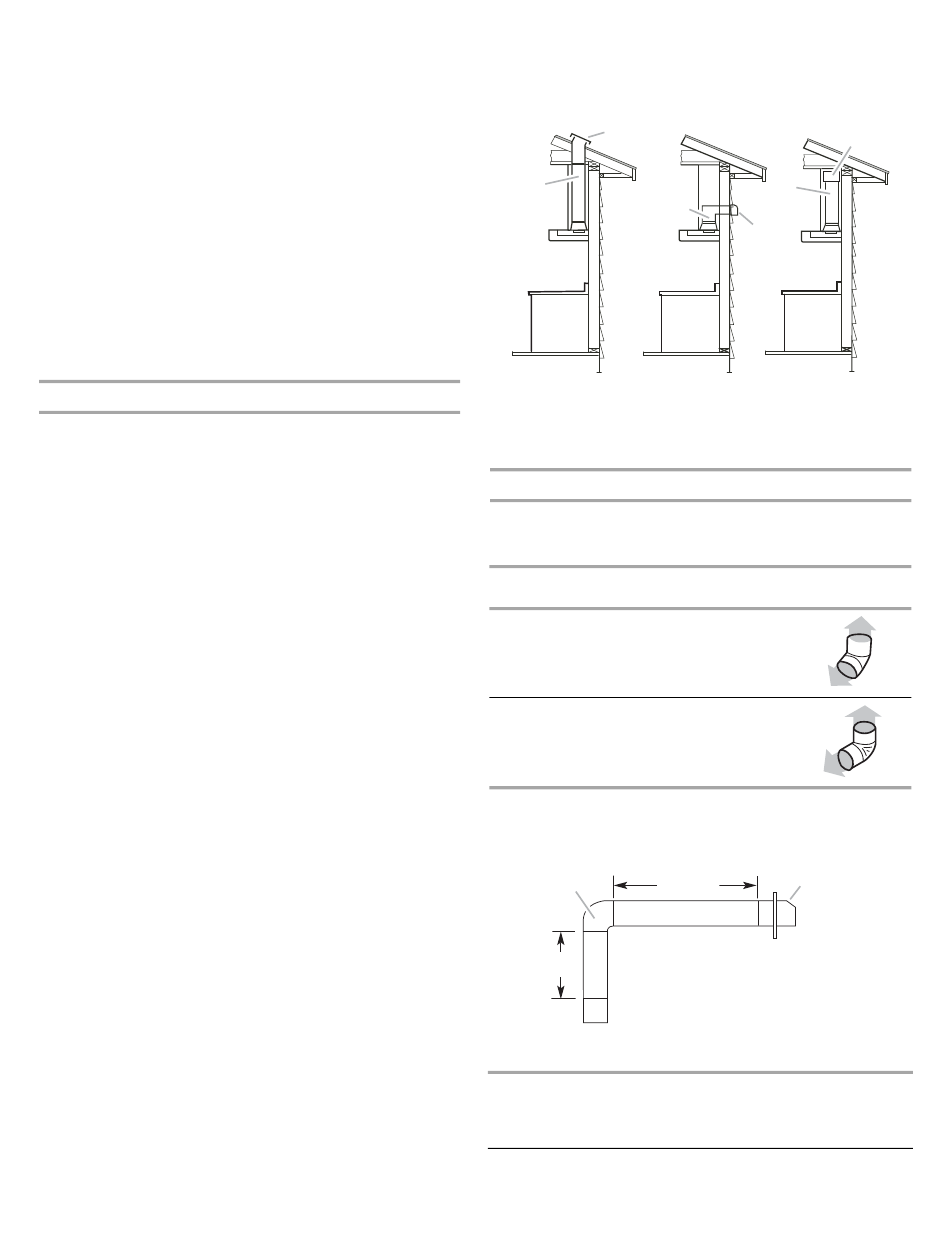

Décharge à
Décharge à
travers le toit
travers le mur
A
B
A. Bouche de
A. Bouche de
décharge sur toit
décharge murale
B. Conduit rond
B. Conduit rond
de 6" (15,2 cm)
de 6" (15,2 cm)
Calcul de la longueur effective du circuit d'évacuation
Pour calculer la longueur effective du circuit d'évacuation
nécessaire, additionner les longueurs équivalentes (pieds/mètres)
de tous les composants utilisés dans le système.
Composants du circuit
d'évacuation
Coude à 45°
Coude à 90°
La longueur équivalente maximum est de 35 pi (10,7 cm).
Exemple de circuit d'évacuation
Coude à 90˚
6 pi (1,8 m)
2 pi
(0,6 m)
Dans l'exemple suivant, la longueur théorique du circuit est
inférieure au maximum recommandé de 35 pi (10,7 m).
1 coude à 90°
1 bouche de décharge murale
Section droite de 8 pi (2,4 m)
Longueur du système
Installation
sans décharge
à l'extérieur
(recyclage)
A
B
B
A
A. Déflecteur
B. Conduit rond
de 6" (15,2 cm)
Conduit 6" (15,2 cm) de
diamètre
2,5 pi
(0,8 m)
5 pi
(1,5 m)
Bouche de
décharge murale
= 5 pi (1,5 m)
= 0 pi (0,0 m)
= 8 pi (2,4 m)
= 13 pi (3,9 m)
19
