MANUEL D'INSTRUCTION

HD 6600C • HD 6605C

00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19

20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39

40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59

60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79

80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99

Table des Matières

Sommaire des Matières pour Singer HD 6600C

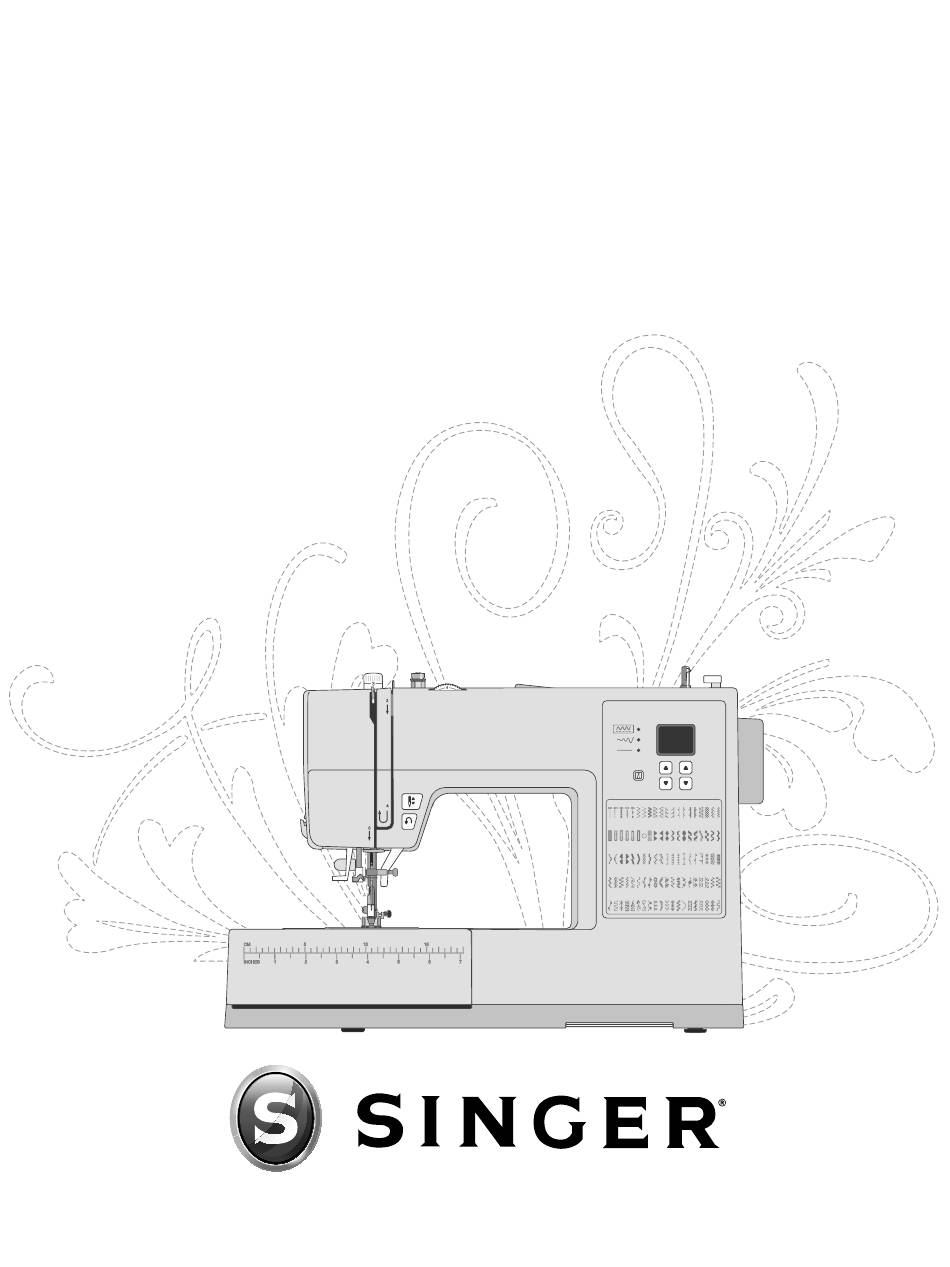

Page 1 MANUEL D’INSTRUCTION HD 6600C • HD 6605C 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39...
Page 2 Cette machine à coudre à usage domestique est conçue pour répondre aux normes IEC/EN 60335-2-28 et UL1594. CONSIGNES DE SÉCURITÉ IMPORTANTES Lors de l'utilisation d'un appareil électrique, les précautions de sécurité essentielles doivent toujours être respectées, y compris les suivantes : Lisez attentivement toutes les instructions avant d'utiliser cette machine à...
Page 3 • La pédale est utilisée pour faire fonctionner la machine. Ne placez jamais d’autres objets sur la pédale de commande. • N'utilisez pas la machine si elle est mouillée. • Si le voyant LED est endommagé ou cassé, il doit être remplacé par le fabricant ou son agent de service, ou toute autre personne qualifiée, afin d'éviter les risques.
Page 4: Table Des Matières
TABLE DES MATIÈRES INTRODUCTION ..........1 Ourlet de jean............24 Utilisation prévue............1 Couture de boutons ...........24 Présentation de la machine ..........1 Boutonnière en une étape ..........25 Description de la zone d’aiguille........2 Couture de fermeture à glissière .........26 Haut de la machine ............2 Fermeture à...
Page 5: Introduction
Utilisation prévue L'utilisation optimale et l’entretien sont décrits dans ces consignes. Ce produit n’est pas destiné à une utilisation industrielle. Une aide supplémentaire, par région, peut être trouvée sur le site web www.singer.com. Présentation de la machine 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19...
Page 6: Description De La Zone D'aiguille
Description de la zone d’aiguille 1. Plaque à aiguille — procure une zone plate autour du pied-de-biche pour la couture. Des lignes de guidage facilitent le maintien du tissu en ligne droite lors de la couture. 2. Griffes d'entraînement — entraînent le tissu sous le pied- de-biche pendant la couture.
Page 7: Vue D'ensemble Des Accessoires
Vue d’ensemble des accessoires Canettes x4 — Utilisez uniquement le type de canettes transparentes fournies avec votre machine (SINGER®canettes transparentes de classe 15). Une des canettes est insérée dans la machine à la livraison. Rond de feutrine — Utilisé pour amortir la bobine de fil lors de l’utilisation de la broche porte- bobine repliable.
Page 8: Pieds-De-Biche
Pied pour point fantaisie (A) Ce pied est utilisé pour réaliser les points fantaisie et autres points décoratifs. Accessoires en option Des accessoires supplémentaires sont disponibles en option pour votre machine. Visitez le site web SINGER® pour plus d'informations. 4 – Introduction...
Page 9: Vue D'ensemble Des Points
Vue d'ensemble des points Points utilitaires Les points décrits dans le tableau ci-dessous sont des points utilitaires, utilisés principalement pour la couture utilitaire. Les points disponibles sur votre machine sont imprimés sur l’avant de votre machine à coudre. Lorsque vous cousez, utilisez une tension du fil entre 3-5. Faites toujours un test sur un morceau de tissu et réglez la tension si nécessaire.
Page 10: Points Décoratifs
Point surjet Cousez les ourlets décoratifs et les coutures chevauchées, les ceintures et les bandes. fermé Pour tissus extensibles moyens/épais. Point nid Pour l'insertion élastique, les coutures décoratives, les smocks, les couettes et les d'abeille ourlets. Boutonnière Cousez les boutonnières sur les décorations d'intérieur, les vêtements, les travaux d'artisanat et plus.
Page 11 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99...
Page 12: Préparations
PRÉPARATIONS Déballage de la machine 1. Placez la boîte sur une surface plate et rigide. Soulevez la machine pour la sortir de la boîte et retirez l'emballage extérieur. 2. Retirez tous les matériaux d'emballage externes et le sac en plastique. 3.
Page 13: Bras Libre / Coffret-Accessoires Amovible
Bras libre / Coffret-accessoires amovible Rangez les pieds-de-biche, canettes, aiguilles et autres accessoires dans le coffret à accessoires pour y accéder facilement. Laissez le coffret à accessoires sur la machine pour avoir une plus grande surface de travail plane. Utilisez le bras libre pour faciliter la couture des jambes de pantalons et des ourlets de manche.
Page 14: Tige Porte-Bobine
Tige porte-bobine Votre machine est équipée de deux broches porte-bobine, une broche principale et une broche repliable. Les broches porte-bobine sont conçues pour tous les types de fils. La broche porte-bobine principale s'utilise en position horizontale (le fil se déroule de la bobine) et la broche porte-bobine repliable en position verticale (la bobine de fil tourne).
Page 15: Bobiner La Canette
Bobiner la canette 1. Placez la bobine de fil sur la broche porte-bobine. Poussez bobiner. Au bout de quelques tours, enlevez votre pied de fermement un porte-bobine contre la bobine. la pédale pour arrêter de bobiner. Coupez le bout de fil en trop au-dessus de la canette, en vous assurant de la couper 2.
Page 16: Enfilage De La Machine
Enfilage de la machine Important ! Assurez-vous que le pied-de-biche est relevé et que l'aiguille est dans sa position la plus haute, en tournant le volant vers vous. Ceci est très important pour s'assurer que la machine est correctement enfilée. Si vous ne suivez pas cette consigne, vous pourriez avoir une mauvaise qualité...
Page 17: Enfile-Aiguille
Enfile-aiguille L’enfile-aiguille intégré vous permet d’enfiler l’aiguille rapidement et facilement. L'aiguille doit être dans sa position la plus haute pour pouvoir utiliser l'enfile-aiguille intégré. Tournez le volant vers vous jusqu'à ce que l'aiguille soit dans sa position la plus haute, ou appuyez sur le bouton haut/bas de l'aiguille.
Page 18: Informations Importantes Sur Les Aiguilles
Informations importantes sur les aiguilles Changez l'aiguille fréquemment. En règle générale, les aiguilles doivent être changées toutes les 6 à 8 heures de temps de couture effectif. Utilisez toujours une aiguille droite avec un bout pointu et assurez-vous que la pointe n’est pas tordue ou endommagée (A).
Page 19: Tension Du Fil
Tension du fil Pour régler la tension du fil, tournez le bouton en haut de la machine. En fonction du tissu, du fil, etc. il peut être nécessaire d'ajuster la tension. Pour une apparence et une durabilité optimales du point, veillez à ce que la tension du fil d'aiguille soit correctement réglée.
Page 20: Changer Le Pied-De-Biche
Changer le pied-de-biche 1. Assurez-vous que le pied-de-biche est relevé et que l'aiguille est dans sa position la plus haute. Le levier de dégagement du pied-de-biche est situé derrière le support du pied presseur. Appuyez sur ce levier pour dégager le pied-de-biche.
Page 21: Flèches De Navigation
Flèches de navigation Appuyez sur les flèches haut et bas pour sélectionner le point et/ou pour ajuster les paramètres du point. La série de flèches de gauche change le numéro de gauche sur l'écran et les flèches de droite changent le numéro de droite.
Page 22: Couture
COUTURE Couture À côté de chaque description de point ou de technique de couture, il y a dans cette section du manuel, un tableau qui donne des recommandations de réglage et de pied-de-biche. Vous trouverez à droite des exemples dans le tableau. Remarque : Certains tissus peuvent déteindre sur d'autres tissus ainsi que sur votre machine à...
Page 23: Changer De Sens De Couture
Changer de sens de couture Pour changer le sens de couture, arrêtez la machine. Appuyez sur le bouton « Arrêt de l'aiguille » pour activer la position « Aiguille vers le bas ». L'aiguille s’enfoncera dans le tissu. Relevez le pied-de-biche. Pivotez le tissu autour de l'aiguille pour changer de sens de couture à...
Page 24: Point Zigzag Multi-Point
Point zigzag multi-point Le point zigzag multi-point s'utilise pour surfiler les bords bruts. Veillez à ce que l'aiguille perce le tissu sur le côté gauche et surfile le bord sur le côté droit. 3,0–5,0 3–5 Ce point peut également être utilisé en tant que point élastique pour permettre aux coutures de s'étirer lors de la couture de Réglage du point zigzag multi-point tricots.
Page 25: Point Surjet Fermé
Point surjet fermé Le point de surjet fermé peut être utilisé pour la couture de tissus extensibles de poids moyen à lourd. Utilisez ce point pour ourler les tissus extensibles (A) et pour 3–5 les passants de ceinture (B). Pliez un ourlet sur l'envers et cousez avec le point surjet fermé...
Page 26: Reprisage Et Raccommodage
Reprisage et raccommodage Réparer les grands trous Pour couvrir un grand trou, il est nécessaire de coudre un nouveau morceau de tissu sur la zone abîmée. Bâtissez le nouveau morceau de tissu sur la zone abîmée, sur 4,0–6,0 3–5 l'endroit du tissu. Cousez les bords du tissu avec le point zigzag ou le point Préparation pour zigzag zigzag multi-point.
Page 27: Réparer Les Petits Trous
Réparer les petits trous Un petit trou ou un accroc peut être raccommodé facilement avec le point de reprisage. Ce point coud automatiquement de petits points d'avant en arrière pour couvrir les petits trous ou les déchirures. 2–4 Enfilez votre machine avec un fil d'une couleur aussi proche que possible celle de votre tissu.
Page 28: Ourlet De Jean
Ourlet de jean Quand vous cousez par-dessus des coutures dans un tissu très épais ou sur un ourlet de jean, le pied-de-biche pourrait s'incliner alors que la machine monte sur la couture. Pour pouvoir obtenir une alimentation régulière même sur des 3–5 coutures plus épaisses, le pied polyvalent (T) est équipé...
Page 29: Boutonnière En Une Étape
Boutonnière en une étape Cousez des boutonnières à une taille parfaitement adaptée à votre bouton. Le tissu doit être entoilé là où vous cousez une boutonnière. 3–5 1. Marquez la position de départ de la boutonnière sur le tissu (A). Préparation pour boutonnière 2.
Page 30: Couture De Fermeture À Glissière
Couture de fermeture à glissière Le pied pour fermeture à glissière peut être posé à droite ou à gauche de l'aiguille, pour faciliter la couture près du bord des dents de la fermeture. 2,0–3,0 3–5 Pour coudre le côté droit de la fermeture à glissière, posez le pied dans la position de pied-de-biche de gauche (A).
Page 31: Point De Quilting Aspect Fait Main
Point de quilting aspect fait main Simulez l'apparence du quilting fait main avec le point de quilting fait main (21). Enfilez l'aiguille avec du fil transparent ou avec un fil qui se fond avec la couleur du dessus du tissu. Enfilez la canette avec une couleur de fil qui s'harmonise ou 2,0–3,0 6–9...
Page 32: Entretien
ENTRETIEN Nettoyage de la machine Pour que votre machine à coudre fonctionne toujours correctement, nettoyez-la fréquemment. Il n'est pas nécessaire de la lubrifier. Essuyez les surfaces extérieures de votre machine à coudre à l'aide d'un chiffon doux pour enlever les poussières ou les peluches accumulées.
Page 33: Nettoyage Sous La Zone De Canette
Nettoyage sous la zone de canette Relevez l’aiguille et éteignez la machine. Nettoyez sous le compartiment de canette après avoir cousu plusieurs ouvrages ou lorsque vous remarquez une accumulation de peluches dans la zone du compartiment de canette. Retirez le pied-de-biche. Faites glisser le couvercle de canette et enlevez la canette.
Page 34 Cause possible : Mauvaises canettes utilisées. Solution : Utilisez des canettes du même style que celles livrées avec la machine (canettes SINGER® transparentes de catégorie 15) – ne pas utiliser d'autres types. Fil de canette visible sur l'endroit du tissu Cause possible : Fil supérieur trop tendu.
Page 35 (page 8). Cause possible : Mauvaises canettes utilisées. Solution : Utilisez des canettes du même style que celles livrées avec la machine (canettes SINGER® transparentes de catégorie 15) – ne pas utiliser d'autres types. Rupture d'aiguille Cause possible : Aiguille courbée, émoussée ou endommagée.
Page 36 Cause possible : L’aiguille est courbée. Solution : Retirez l'aiguille courbée, insérez-en une nouvelle (page 14). Cause possible : Tige à crochet endommagée. Solution : L'enfile-aiguille doit être remplacé. Contactez un centre technique agréé. Points sautés Cause possible : Aiguille mal insérée. Solution : Vérifiez que le côté...
Page 37: Spécification Technique
Spécification technique Vitesse de couture Tension nominale Hauteur d'élévation du pied-de- Maximum 1000 ± 50 rpm 240 V/50Hz, 230 V/50Hz, 220 V/50- biche (en utilisant le point droit avec la longueur de 60Hz, 127 V/60 Hz, 120 V/60 Hz, point par défaut) 100V/50-60Hz Classe de protection Largeur de point...
Page 39 PROPRIÉTÉ INTELLECTUELLE Singer et le Cameo « S » Design sont des marques déposées de The Singer Company Limited S.à.r.l. ou ses sociétés affiliées. Veuillez noter qu’en cas de mise au rebut, ce produit doit bénéficier d’un recyclage sécurisé, conforme à...
