Connexions - Sharp PN-R703 Manuel D'installation

Attention
• Veillez à bien mettre hors tension l'interrupteur principal puis débranchez la prise de l'alimentation secteur avant de connecter
ou de déconnecter les câbles. Lisez également le manuel de l'équipement à connecter.
• Veillez à ne pas confondre la borne d'entrée avec la borne de sortie quand vous connectez les câbles. En confondant les câbles
branchés aux bornes d'entrée et de sortie, vous pouvez causer des dysfonctionnements et d'autres problèmes.
Cordon d'alimentation
(fourni)
Vers la prise d'alimentation
secteur
Conseils
• Réglez la borne d'entrée audio utilisée pour chaque mode d'entrée dans AUDIO SELECT <SÉLECTION ENTRÉE AUDIO>
du menu SETUP <INSTALLATION>. Les réglages par défaut sont indiqués ci-dessous.
Mode d'entrée
DVI-I
DisplayPort
HDMI1[PC], HDMI1[AV],
HDMI2[PC], HDMI2[AV]
D-SUB[RGB] <D-SUB[RVB]>,
D-SUB[COMPONENT] <D-SUB[COMPOSANT]>,
D-SUB[VIDEO] <D-SUB[VIDÉO]>
• Les désignations HDMI et HDMI High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques de commerce
ou des marques déposées de la société HDMI Licensing LLC aux États-Unis et dans d'autres pays.
• DisplayPort est une marque depose de Video Electronics Standards Association.
6
F

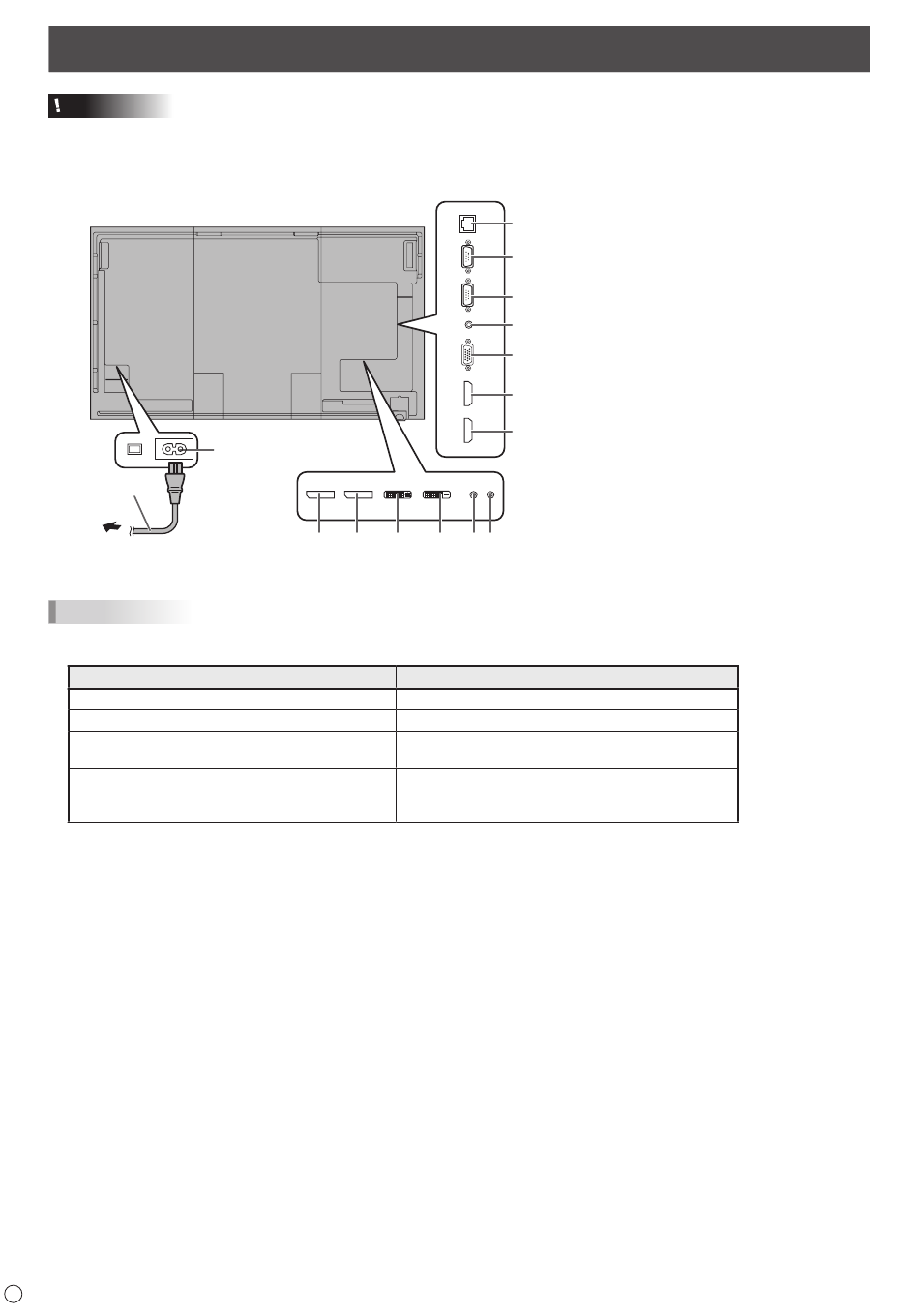

Connexions

1
2 3
8
9
10
11
12
10. Borne d'entrée RS-232C
11. Borne de sortie audio
13
12. Borne d'entrée PC/AV D-Sub
13. Borne d'entrée PC/AV HDMI1
14
14. Borne d'entrée PC/AV HDMI2
4 5 6 7
Borne d'entrée audio (paramètre d'origine)
Borne d'entrée audio1
Borne d'entrée DisplayPort
Borne d'entrée PC/AV HDMI
Borne d'entrée audio2
1. Borne d'entrée secteur
2. Borne d'entrée DisplayPort
3. Borne de sortie DisplayPort
4. Borne d'entrée DVI-I
5. Borne de sortie DVI-D
6. Borne d'entrée audio1
7. Borne d'entrée audio2
8. Borne LAN
9. Borne de sortie RS-232C
