Внимание
• Проверьте, что вы выключили главный выключатель питания и вынули вилку из электрической розетки, прежде чем
присоединять/отсоединять кабели. Также прочтите руководство пользователя того оборудования, которое будет
подсоединяться.
• Будьте внимательны и не перепутайте при подсоединении кабелей входной и выходной разъемы. Если кабели,
подсоединенные к входному и выходному разъемам, будут случайно перепутаны, это может стать причиной
возникновения неисправностей и других проблем.
Ш а
( )
Д а а а
ПОДСКАЗКИ
• Определите входной аудиотерминал для использования в каждом режиме входа в AUDIO SELECT <ВЫБРАТЬ АУДИО
ВХОД> в меню SETUP <УСТАНОВКА>. Указанные ниже параметры настройки устанавливаются на заводе.
Режим ввода
DVI-I
DisplayPort
HDMI1[PC] <HDMI1[ПК]>, HDMI1[AV],
HDMI2[PC] <HDMI2[ПК]>, HDMI2[AV]
D-SUB[RGB],
D-SUB[COMPONENT] <D-SUB[КОМПОНЕНТ]>,
D-SUB[VIDEO] <D-SUB[ВИДЕО]>
• Термины HDMI и HDMI High-Definition Multimedia Interface, а также логотип HDMI – это торговые марки или
зарегистрированные торговые марки HDMI Licensing LLC в США и других странах.
• DisplayPort является зарегистрированной торговой маркой Video Electronics Standards Association.
6
P

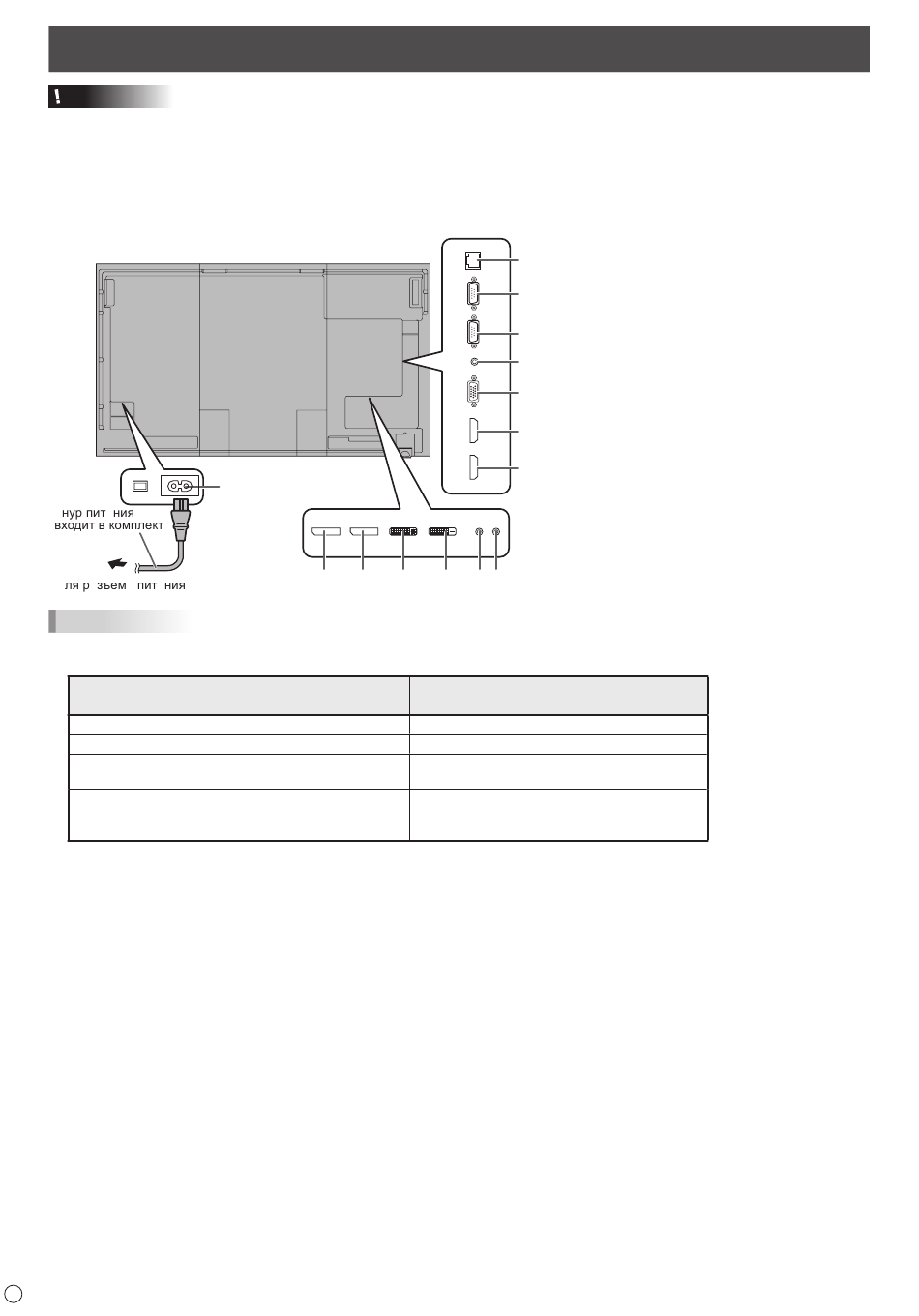

Соединения
1
2 3
1. Входной разъем питания переменного
8
2. Входной разъем DisplayPort
9
3. Выходной разъем DisplayPort
4. Входной разъем DVI-I
5. Выходной разъем DVI-D
10
6. Входной разъем аудио1
11
7. Входной разъем аудио2
8. Разъем LAN
12
9. Выходной разъем RS-232C
10. Входной разъем RS-232C
13
11. Выходной разъем аудио
12. Входной разъем ПК/AV D-sub
14
13. Входной разъем ПК/AV HDMI1
14. Входной разъем ПК/AV HDMI2
4 5 6 7
Входной разъем аудио
(настройка по умолчанию)
Входной разъем аудио1
Входной разъем DisplayPort
Входной разъем ПК/AV HDMI
Входной разъем аудио2
тока
