Vorsicht
• Schalten Sie unbedingt den Hauptschalter aus und ziehen Sie den Netzstecker, bevor Sie Kabel anschließen oder abziehen.
Lesen Sie auch das Handbuch des Gerätes, das Sie an den Monitor anschließen möchten.
• Verwechseln Sie beim Anschließen nicht die Eingangsklemmen mit den Ausgangsklemmen. Dies könnte zu Fehlfunktionen
und anderen Problemen führen.
Netzkabel
(im Lieferumfang enthalten)
Zur Wandsteckdose
TIPPS
• Stellen Sie die Audioeingangsbuchse für die einzelnen Eingangsmodi in AUDIO SELECT <AUDIO AUSWAHL> im Menü
SETUP <KONFIG.> ein. Die Einstellungen bei der Auslieferung sind nachstehend gezeigt.
Eingangsmodus
DVI-I
DisplayPort
HDMI1[PC], HDMI1[AV],
HDMI2[PC], HDMI2[AV]
D-SUB[RGB],
D-SUB[COMPONENT],
D-SUB[VIDEO]
• Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Warenzeichen oder
eingetragene Warenzeichen von HDMI Licensing LLC in den USA und anderen Ländern.
• DisplayPort ist ein eingetragenes Warenzeichen von Video Electronics Standards Assocation.
6
D

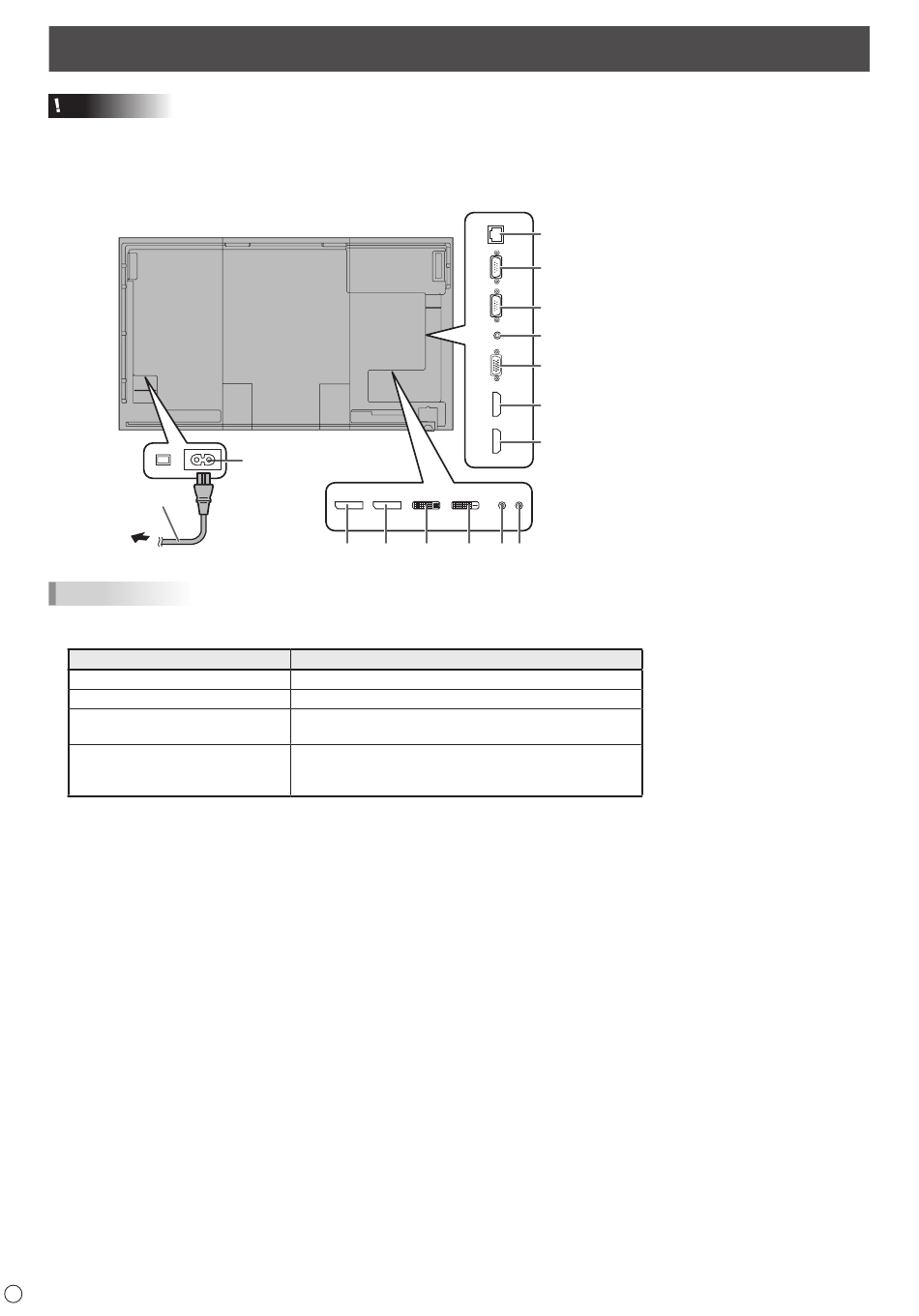

Anschlüsse
1
2 3
Audioeingangsanschluss (Werkseinstellung)
Audio1 Eingangsanschluss
DisplayPort-Eingangsanschluss
PC/AV HDMI-Eingangsanschluss
Audio2 Eingangsanschluss
1. Netzsteckdose
8
2. DisplayPort-Eingangsanschluss
3. DisplayPort-Ausgangsanschluss
9
4. DVI-I-Eingangsanschluss
5. DVI-D-Ausgangsanschluss
6. Audio1 Eingangsanschluss
10
7. Audio2 Eingangsanschluss
11
8. LAN-Anschluss
9. RS-232C-Ausgangsanschluss
12
10. RS-232C-Eingangsanschluss
11. Audio-Ausgangsanschluss
13
12. PC/AV D-Sub-Eingangsanschluss
13. PC/AV HDMI1-Eingangsanschluss
14
14. PC/AV HDMI2-Eingangsanschluss
4 5 6 7
