4 Insertion des consommables

4.3 Insertion du ruban transfert

7
6

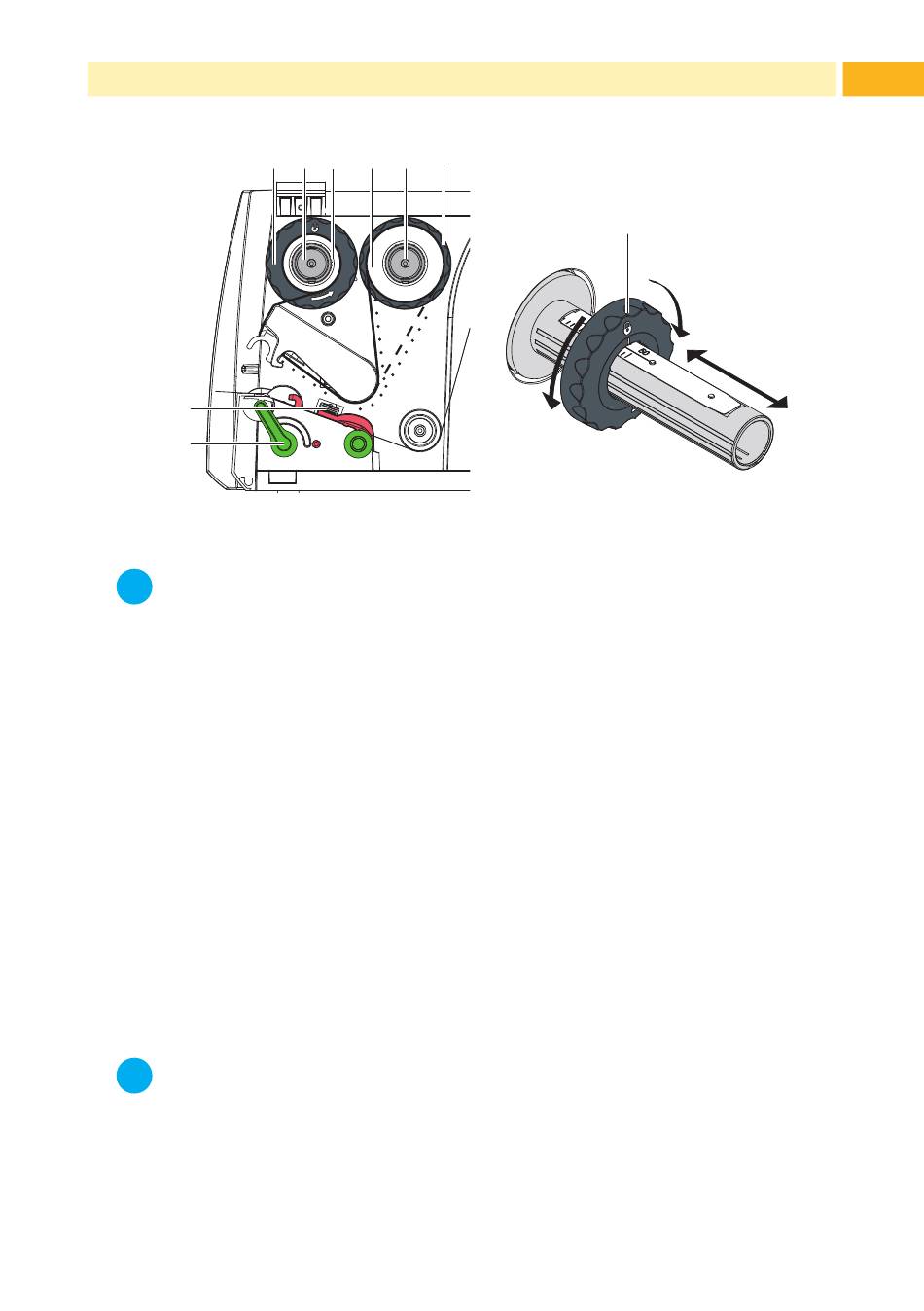

Figure 12 Défilement du ruban
transfert
i
Information !
Ne pas insérer de ruban transfert en cas d'impression thermique
directe et enlever éventuellement le ruban déjà introduit.
1. Nettoyer la tête d'impression avant l'insertion du ruban transfert
( 7.2 à la page 23).
2. Tourner le levier (6) dans le sens contraire des aiguilles d'une montre pour
déverrouiller la tête d'impression.
3. Régler le flasque de positionnement (1) du dérouleur (5) d'après la largeur
du ruban (Figure 13):
Maintenir l'axe du dérouleur et déverrouiller le flasque de
•
positionnement (1) en tournant dans le sens A.
Déplacer le flasque de positionnement (1) vers la direction B et le
•
régler sur la largeur du ruban à l'aide de la graduation.
Maintenir l'axe du dérouleur et verrouiller le flasque de positionnement
•
(1) en tournant dans le sens C.
4. Insérer le rouleau de ruban (4) sur le dérouleur (5) jusqu'au flasque de
positionnement (1) afin que le côté encré du ruban soit à l'opposé de la
surface de la tête d'impression.
i
Information !
Pour le réenroulement du ruban, un mandrin carton (3) d'au moins la
même largeur que le rouleau d'origine est requis.
 Lors du changement de ruban, utiliser le mandrin carton vidé
pour le réenroulement.
5. Adapter la position du flasque de positionnement du réenrouleur à la largeur
du mandrin (3) et positionner le mandrin carton sur le réenrouleur (2).
1 2 3 4 5 1
1
C
Figure 13 Mise en place du flasque
de positionnement
19
A
B
