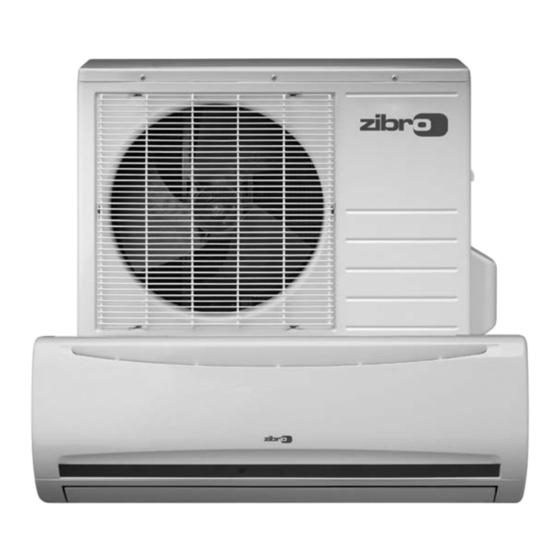

Zibro S1825 Manuel D'installation

Masquer les pouces Voir aussi pour S1825:

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 34

Table des Matières

S1825 - S1833 - S1847
Installation Manual
2
5
3
4
1
:
INSTALLATIONS HANDBUCH
MANUAL DE INSTALACIÓN
MANUEL D'INSTALLATION
INSTALLATION MANUAL
INSTALLATIEHANDLEIDING
INSTRUKCJA MONTAŻU
2
18
34
50
66
82

Publicité

Table des Matières
loading

Manuels Connexes pour Zibro S1825

Sommaire des Matières pour Zibro S1825

  • Page 1 S1825 - S1833 - S1847 Installation Manual INSTALLATIONS HANDBUCH MANUAL DE INSTALACIÓN MANUEL D’INSTALLATION INSTALLATION MANUAL INSTALLATIEHANDLEIDING INSTRUKCJA MONTAŻU...
  • Page 2 WICHTIGER HINWEIS Dieses Wartungshandbuch ist für die Verwendung durch Personen vorgesehen, die über ausreichend Hintergrundwissen im Bereich Elektrik, Elektronik, Kältetechnik und Maschinen verfügen. Jeder Versuch, das Gerät zu installieren oder zu reparieren, kann zu Personenschäden oder Beschädigungen des Geräts füh- ren.
  • Page 3 INHALT SICHERHEITSMASSNAHMEN INSTALLATION VON GERÄTEN FÜR DEN INNEN- UND AUSSENBEREICH ELEKTRISCHER ANSCHLUSS LUFTSPÜLUNG TESTBETRIEB WARNUNG! Installieren oder entfernen Sie das Gerät nicht selbst bzw. schließen Sie es nicht selbst erneut an. • Eine falsche Installation kann zu einem Wasseraustritt, Stromschlag, Kühlmittelaustritt oder zu einem Brand führen.
  • Page 4 SICHERHEITSMASSNAHMEN Folgende Punkte sollten aus Sicherheitsgründen immer eingehalten werden: • Lesen Sie die folgende WARNUNG vor der Installation der Klimaanlage. • Befolgen Sie die hier aufgeführten Vorsichtsmaßnahmen, da sie wichtige Punkte in Bezug auf Ihre Sicherheit enthalten. • Heben Sie diese Anweisungen nach dem Lesen zusammen mit dem Benutzerhandbuch an einem siche- ren Ort auf, um später darin Informationen nachschlagen zu können.
  • Page 5 VORSICHTSMASSNAHMEN Installieren Sie das Gerät nicht an Orten, an denen brennbare Gase entweichen. • Wenn Gas austritt und sich um das Gerät ansammelt, kann es zu einer Explosion kommen. Führen Sie die Entlüftungs- bzw. Rohrarbeiten gemäß den Installationsanweisungen durch. • Wenn die Entlüftungs- bzw. Rohrarbeiten falsch ausgeführt werden, kann Wasser aus dem Gerät austreten und Gegenstände im Haushalt nass machen und beschädigen.
  • Page 6 Gerät für den Außenbereich • Vergewissern Sie sich, dass die Wärmestrahlung des Verdampfers nicht behindert ist, wenn über dem Gerät für den Außenbereich eine Markise gebaut ist, um direkte Sonneneinstrahlung oder Regenwasser auf dem Gerät zu vermeiden. • Achten Sie darauf, dass hinter dem Gerät und links daneben ein Abstand von mindestens 30 cm vor- handen ist.
  • Page 7 Mindestens 15 cm. Luftauslass Fernsteuerung Blechschraube B ST 2,9 x 10-C-H Bilden Sie mit dem Halterung für Fernsteuerung Anschlusskabel eine Schleife. VORSICHT • Achten Sie darauf, dass links und rechts neben dem Gerät für den Innenbereich ein Abstand von mehr als 12 cm vorhanden ist. Das Gerät für den Innenbereich sollte mindestens 15 cm von der Decke entfernt angebracht werden.
  • Page 8 1. Anbringen der Installationsplatte Befestigen Sie die Installationsplatte horizontal an Konstruktionselementen der Wand und achten Sie darauf, dass um die Installationsplatte ein Abstand vorhanden ist. Bohren Sie bei Ziegelwänden, Betonwänden usw. acht Löcher mit einem Durchmesser von 5 mm in die Wand.
  • Page 9 2. Bohren Sie ein Loch in die Wand. Bestimmen Sie anhand der Zeichnung in Abbildung 5 die Lochpositionen und bohren Sie ein Loch 65 mm tief in die Wand, wobei das gebohrte Loch leicht zur Außenseite hin schräg verläuft. Dadurch wird verhindert, dass Wasser in den Innenbereich gelangt.
  • Page 10 Oberer Haken Unterer Haken Polstermaterial Abb. 9 4. Installation des Geräts für den Innenbereich Führen Sie die Rohre durch das Loch in der Wand. Bringen Sie die obere Klammer auf der Rückseite des Geräts für den Innenbereich auf dem oberen Haken der Installationsplatte an und bewegen Sie das Gerät seitwärts, um zu überprüfen, ob es sicher eingehängt ist.
  • Page 11 INSTALLATION DES GERÄTS FÜR DEN AUSSENBEREICH Sicherheitsmaßnahmen für die Installation des Geräts für den Außenbereich • Installieren Sie das Gerät für den Außenbereich auf einem starren Untergrund, um übermäßige Betriebsgeräusche und Vibrationen zu verhindern. • Bestimmen Sie den Bereich für die Luftauslassöffnungen, an dem die abgegebene Luft nicht blockiert wird.
  • Page 12 festzudrehen. Verbinden Sie das Verbindungsstück für das Entleeren mit dem Ablaufschlauch (nicht im Lieferumfang enthalten). Damit kann Kondenswasser, das während des Heizmodus der Klimaanlage erzeugt wird, abgelassen werden. Verbindungss tück für das Dichtring Öffnung an der Unterseite des Entleeren Geräts für den Außenbereich Dichtring Ablaufrohr Abb.
  • Page 13 Die zugeführte Spannung sollte im Bereich von 95 bis ca. 105 % der Nennspannung in einer Tabelle mit der Nennspannung liegen. Im Stromkreis sollten ein Kriechstromschutz und ein Hauptschalter mit einer 1,5-fachen Leistung des Maximalstroms des Geräts installiert sein. Achten Sie darauf, dass die Klimaanlage gut geerdet ist. Schließen Sie die elektrischen Leitungen gemäß...
  • Page 14 Schließen Sie das Kabel am Gerät für den Außenbereich an (siehe Abb. 21) Entfernen Sie die elektrischen Bauteile vom Gerät für den Außenbereich. Schließen Sie die Verbindungskabel an die Anschlüsse auf dem Anschlussblock der Geräte für den Innen- und Außenbereich an, die über die entsprechenden Nummern verfügen. Bilden Sie eine Schlaufe der Verbindungskabel der Geräte für den Innen- und Außenbereich wie in der Zeichnung gezeigt, um das Eindringen von Wasser zu verhindern.
  • Page 15 • Feuchtigkeit im Kühlmittelkreislauf kann gefrieren und die Kapillarleitungen verstopfen. • Wasser kann zu Korrosion von Bauteilen im Kühlsystem führen. • Beschädigungen des Verdichters. Daher muss die Rohrverbindung zwischen dem Gerät für den Innen- und Außenbereich immer getestet und mithilfe einer Vakuumpumpe entleert werden, um nicht kondensierbare Gase und Feuchtigkeit aus dem System zu entfernen.
  • Page 16 Prüfpunkt bei Gerät für Innenbereich Abdeckung Prüfpunkt bei Gerät für Außenbereich Abb. 25 TESTBETRIEB Führen Sie einen Testbetrieb durch, nachdem Sie die Prüfung der elektrischen Streuung und die Gasleckprüfung abgeschlossen haben. Die Dauer des Testbetriebs sollte länger als 30 Minuten sein. Öffnen Sie die Abdeckung und heben Sie diese auf einen Winkel an, bis sie fest bleibt.
  • Page 18 AVISO IMPORTANTE: Este manual de servicio técnico está dirigido a personas con suficientes conocimientos de electricidad, elec- trónica, refrigeración y mecánica. Cualquier intento de instalar o reparar el aparato puede provocar lesio- nes y daños materiales. Ni el fabricante ni el vendedor se hacen responsables de la interpretación de esta información ni asumen ninguna responsabilidad en relación con su utilización.
  • Page 19 ÍNDICE PRECAUCIONES DE SEGURIDAD INSTALACIÓN DE LOS MÓDULOS INTERIOR Y EXTERIOR CONEXIONES ELÉCTRICAS PURGA DE AIRE PRUEBAS DE FUNCIONAMIENTO ¡AVISO! No instale, desinstale ni reinstale el aparato por sí mismo. • Una instalación incorrecta puede motivar fugas de agua, descargas eléctricas, pérdidas de refrigerante o incendios.
  • Page 20 PRECAUCIONES DE SEGURIDAD Deberán observarse siempre las siguientes precauciones de seguridad: • Lea las siguientes ADVERTENCIAS antes de instalar el acondicionador de aire. • Siga las precauciones que se ofrecen aquí, ya que incluyen aspectos importantes relacionados con su seguridad. •...
  • Page 21 PRECAUCIONES No instale el aparato en un lugar donde existan escapes de gas inflamable. • Si existe un escape de gas y éste se acumula en la zona próxima al aparato, puede originarse una explosión. Instale los conductos y el desagüe de acuerdo con las instrucciones de instalación. •...
  • Page 22 Módulo exterior • Si se construye un toldo sobre el módulo exterior para protegerlo de la luz solar directa o de la lluvia, compruebe que no obstaculice la radiación térmica del condensador. • Asegúrese de que el espacio libre en la parte trasera del módulo y en el lateral izquierdo sea de 30 cm como mínimo.
  • Page 23 15 cm o más Salida de aire Mando a distancia Tornillo de montaje B ST2,9 x 10-C-H Soporte del mando a distancia Haga un bucle con el cable de conexión PRECAUCIÓN • Asegúrese de que el aparato disponga de un espacio libre a ambos lados de más de 12 cm. El módulo interior debe instalarse a una distancia mínima de 15 cm del techo.
  • Page 24 1. Coloque la placa de instalación Coloque la placa de instalación en horizontal sobre componentes que formen parte de la estructura de la pared con espacio suficiente alrededor. Si la pared es de ladrillo, hormigón o materiales similares, practique ocho orificios de 5 mm de diá- metro con un taladro.
  • Page 25 2. Practique un orificio en la pared Determine la posición del orificio de acuerdo con el diagrama indicado en la fig. 5. Practique un ori- ficio de 65 mm en dirección ligeramente descendente hacia el exterior, con el fin de evitar que el agua penetre en el interior.
  • Page 26 Gancho superior Gancho inferior Almohadilla Fig. 9 4. Instalación del módulo interior Pase el conducto a través del orificio de la pared. Enganche la garra superior de la parte posterior del módulo interior en el gancho superior de la placa de instalación;...
  • Page 27 INSTALACIÓN DEL MÓDULO EXTERIOR Precauciones para la instalación del módulo exterior • Instale el módulo exterior sobre una base rígida para evitar incrementar el nivel de ruido y vibraciones. • Oriente la salida del aire hacia una dirección que esté libre de obstáculos. •...
  • Page 28 Unión de desagüe Junta Orificio de la base del módulo exterior Junta Conducto de desagüe Fig. 13 CONEXIÓN DEL CONDUCTO DE REFRIGERANTE • Alinee el centro de los conductos. • Apriete lo suficiente la tuerca abocardada con los dedos y, después, apriétela con una llave de tuer- cas dinamométrica, como se indica (ver figs.
  • Page 29 Realice las conexiones de acuerdo con el esquema de conexión eléctrica adherido al panel del módulo exterior. Todas las conexiones deben cumplir con la normativa y los reglamentos locales y nacionales en materia eléctrica, y deben ser realizadas por un electricista cualificado. Debe utilizarse un circuito independiente y un enchufe exclusivo para el equipo de aire acondicionado.
  • Page 30 Aísle los cables no utilizados (conductores) con cinta de PVC. Asegúrese de que no estén en contacto con ningún componente eléctrico ni metálico. One-twin Wiring Diagram Tapa Outdoor unit Outdoor power supply 220-240V-50HZ Tornillo Indoor unit Indoor power supply 220-240V-50HZ Indoor power supply Fig.
  • Page 31 LONGITUD DEL CONDUCTO Y CANTIDAD DE REFRIGERANTE Longitud del conducto de Cantidad de refrigerante adicional a la indicada Método de purga de aire conexión en la etiqueta que hay que cargar Utilice una bomba Menos de 5 m ------------------------ de vacío. Utilice una bomba Diámetro del conducto para líquido: De 5 a 10 m...
  • Page 32 PRUEBAS DE FUNCIONAMIENTO Realice las pruebas de funcionamiento después de completar las comprobaciones de seguridad eléctrica y de fugas de gas. Las pruebas de funcionamiento deben durar más de 30 minutos. Abra el panel y levántelo hasta un ángulo en el que se mantenga fijo. No levante el panel más allá de que se detenga produciendo un chasquido.
