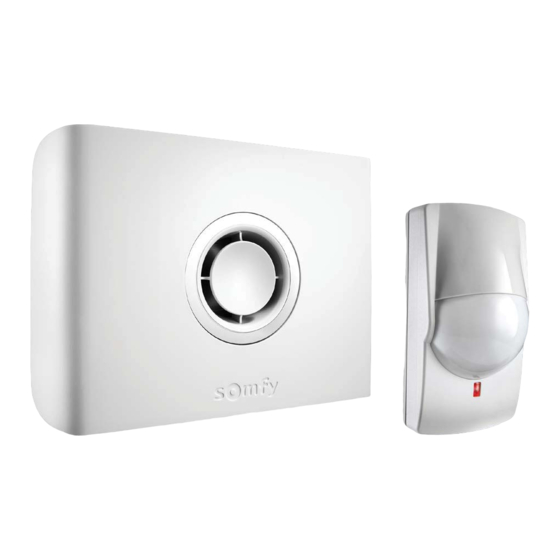

PROTEXIOM START GSM

Système d'alar me radio sans f il

Manuel d'installation et d'utilisation

Table des Matières

Sommaire des Matières pour SOMFY PROTEXIOM START GSM

Page 1 PROTEXIOM START GSM Système d’alar me radio sans f il Manuel d'installation et d’utilisation...
Page 2 Pour tout conseil d’installation, contacter le 0820 055 055 à 0,15€ TTC/mn. Somfy vous propose un service de Mise en service de votre alarme pour un pilotage à distance, d’un coût de 39 €. Ce service consiste en un entretien de 45 minutes avec un technicien Somfy basé à Cluses, en Haute-Savoie, afin d’effectuer :...
Page 3: Table Des Matières
Fixer les éléments ............................12 Raccorder la centrale ............................ 24 Paramétrer le système d’alarme par ordinateur .................... 30 Paramétrer et utiliser l’application alarme Somfy ................... 51 Fiche « mémo ».............................. 53 Tester l’installation ............................54 En cas de perte de la carte personnalisée de codes d’authentification ou de remise en configuration usine de la carte interface ordinateur ............
Page 4: Présentation
La centrale, les sirènes et le clavier sont protégés contre l’arrachement du mur et contre l’ouverture du capot. Les détecteurs sont protégés contre l’ouverture de leur face avant. Pour votre confort, à l’installation, les autoprotections ne fonctionnent qu’à partir de la première mise sous alarme. Copyright © 2016 Somfy SAS. All rights reserved.
Page 5 Une carte SIM est collée à l’intérieur d’un dépliant livré avec ce kit. Si vous possédez des volets roulants (avec moteur SOMFY en RTS), il est possible d’automatiser leur descente lors d’une détection d’intrusion ou leur montée lors d’une détection de fumée, à...
Page 6: Un Système Totalement Évolutif
(exemple : machine à laver). Détecteur Détecteur de Vous souhaitez être alerté Vous avez un garage. d’ouverture de d’une coupure de secteur. coupure secteur porte de garage Copyright © 2016 Somfy SAS. All rights reserved.
Page 7: Installation
Assurer le bon fonctionnement du système d’autoprotections Pour chacun des produits (centrale ou clavier LCD), choisir un emplacement mural avec un bon état de surface pour assurer l’efficacité des autoprotections à l’arrachement (protection contre le vandalisme). Copyright © 2016 Somfy SAS. All rights reserved.
Page 8: Affecter Une Zone Aux Détecteurs D'intrusion
Une zone est composée de détecteurs d’intrusion placés dans certains endroits de votre habitat. Votre système d’alarme SOMFY permet de définir 3 zones distinctes. Vous pouvez ainsi activer l’alarme sur une seule zone ou 2 zones, ou sur les 3 zones (= mise en marche totale).
Page 9 Régler les commutateurs des détecteurs d’intrusion pour les affecter à une zone Reporter le choix des zones sur la fiche « mémo » page 53. mplacemenT Ne pas toucher aux commutateurs sur le détecteur de des commuTaTeurs présence d’eau. Copyright © 2016 Somfy SAS. All rights reserved.
Page 10: Mise En Place Des Piles
Glisser la pile, le + sur le dessus. enTrale Ne pas refermer tout de suite les capots. Si l’installation murale des produits doit être différée, retirer une pile dans les produits restés ouverts pour éviter une surconsommation. Copyright © 2016 Somfy SAS. All rights reserved.
Page 11: Mémoriser Les Éléments
Une télécommande Un détecteur – Impulsion sur OFF. – Impulsion sur OFF. – Impulsion. BIP! BIP! BIP! – ... sur la centrale. – ... sur la centrale. – ... sur la centrale. Copyright © 2016 Somfy SAS. All rights reserved.
Page 12: Fixer Les Éléments
Refermer le capot. Tester l’élément : Appuyer sur le bouton BIP ! du détecteur : Pendant 2 mn, le voyant du détecteur s’allume à chaque ouverture/ Ø 4 mm fermeture de la porte. Copyright © 2016 Somfy SAS. All rights reserved.
Page 13 Fixer les éléments — Précautions d’emploi communes aux 3 détecteurs de mouvement Tous les détecteurs de mouvement Somfy détectent tout mouvement et variation de température émis par un corps (être humain ou animal) en mouvement, mais aussi par une source de chaleur (radiateur, convecteur, cheminée, aspirateur robot).
Page 14 Refermer le détecteur. Visser la vis, à la base du détecteur. Ne pas égarer l’écrou lors de l’ouverture du détecteur en cas de changement de pile. Copyright © 2016 Somfy SAS. All rights reserved.
Page 15 Ø 6 mm Le reste de l’installation et le test Il est fixé de préférence sur sont identiques au détecteur de un mur à 1,20 m du sol. mouvement (voir ci-dessus). 8 10m Copyright © 2016 Somfy SAS. All rights reserved.
Page 16 Ne pas placer le détecteur audiosonique sur le même mur que les vitres à protéger. 3 m mini Fixer le détecteur au mur à Refermer le capot. environ 2 m du sol. Copyright © 2016 Somfy SAS. All rights reserved.
Page 17 Tester le détecteur : Appuyer sur le bouton du détecteur : BIP ! Pendant 2 mn, le voyant du détecteur s’allume à chaque Ø 6 mm tension de plus de 5 cm sur le cordon. Copyright © 2016 Somfy SAS. All rights reserved.
Page 18 Refermer Tester le boîtier Pendant 2 mn, le le capot. électronique : voyant s’allume à chaque ouverture/ appuyer sur fermeture de la porte le bouton du de garage. BIP ! détecteur : Copyright © 2016 Somfy SAS. All rights reserved.
Page 19 La sirène d’intérieur sonne de façon atténuée pendant 2 minutes. Pour arrêter l’alarme, appuyer sur la touche OFF de la télécommande. A la fin du test, enlever l’eau et sécher les électrodes. Copyright © 2016 Somfy SAS. All rights reserved.
Page 20 Visser HAUT les 2 vis Ø 6 mm 51 mm sur les côtés. rifice de la langueTTe ’ auToproTecTion DOWN Bien plaquer contre le mur la languette d’autoprotection à l’arrachement. Copyright © 2016 Somfy SAS. All rights reserved.
Page 21 Ne pas toucher aux autres commutateurs. Pour mieux être informé du fonctionnement de votre système, nous vous conseillons de laisser les BIPs sur au moins un élément. Refermer le capot. Copyright © 2016 Somfy SAS. All rights reserved.
Page 22 Ne pas toucher aux autres commutateurs. Pour mieux être informé du fonctionnement de votre système, nous vous conseillons de laisser les BIPs sur au moins un élément. Refermer le capot. Copyright © 2016 Somfy SAS. All rights reserved.
Page 23 Se reporter à la notice livrée avec le produit. Télécommande multi-applications RTS Se reporter à la notice livrée avec le produit. Clavier de commande + badge Se reporter à la notice livrée avec le produit. Copyright © 2016 Somfy SAS. All rights reserved.
Page 24: Raccorder La Centrale
POWER : Port mini USB pour alimentation secteur Prise RJ45 du câble Ethernet Carte IP (pour paramétrage et accès à distance par ordinateur) Buzzer Module GSM Antenne GSM Connecteur pour batterie GSM Prise RJ45 du câble Ethernet Prise secteur Copyright © 2016 Somfy SAS. All rights reserved.
Page 25 Pour plus d’informations, consulter votre médecin. Avertissement Somfy ne saurait en aucun cas être tenu responsable des conséquences directes et indirectes résultant des modifications techniques et contractuelles apportées par l’opérateur du réseau GSM choisi par le client.
Page 26 Glisser la carte SIM entre Fermer le volet et le faire les glissières du volet en faisant coulisser doucement vers la droite : attention au sens d’insertion (coin biseauté comme indiqué) : iseau Copyright © 2016 Somfy SAS. All rights reserved.
Page 27 Un SMS est envoyé en cas de batterie GSM faible. En fin de vie de la batterie GSM, la remplacer impérativement par une batterie Somfy. Attention : il y a risque d’explosion si la batterie est remplacée par une batterie de type incorrect.
Page 28 à cet effet dans le fond de la centrale. 1. Raccorder le câble Ethernet à la prise du module IP. 2. Raccorder le cordon d’alimentation à la prise POWER du module IP. Copyright © 2016 Somfy SAS. All rights reserved.
Page 29 Tracer les trous de fixation de la centrale au crayon dans le sens où vous souhaitez que les câbles sortent (vers le haut ou vers le bas). Percer les trous et fixer impérativement la centrale au mur, de façon horizontale ou verticale. Ø 6 mm Copyright © 2016 Somfy SAS. All rights reserved.
Page 30: Paramétrer Le Système D'alarme Par Ordinateur
La centrale doit être en fonctionnement avec ses 4 piles en place. Box/modem ADSL Elle est reliée au secteur grâce à l’adaptateur secteur fourni. a. Soit par l’intermédiaire du serveur d’alarme SOMFY Wi-Fi Après avoir raccordé le câble ethernet à votre box/modem ADSL, ouvrir le navigateur WEB dans une version récente.
Page 31 Paramétrage de l’interface ordinateur a. Paramétrer l’interface ordinateur Dans le champ adresse de votre navigateur, taper directement l’adresse IP lue précédemment : (exemple) 192.168.1.64 Appuyer sur « Entrée », la page suivante apparaît : Copyright © 2016 Somfy SAS. All rights reserved.
Page 32 Exemple : si le code demandé est E3, il faudra taper 8707, puis appuyer sur Après 3 codes erronés, le système se bloque pendant 10 minutes. d. Personnaliser l’adresse IP Sélectionner le menu « Réglages du réseau ». Décocher la case « Activer DHCP ». Copyright © 2016 Somfy SAS. All rights reserved.
Page 33 Pour des raisons de sécurité, personnaliser impérativement les 2 codes. Les codes utilisateur 1 et installateur doivent être nécessairement différents. Tous les codes à mémoriser seront compris entre 0001 et 9998. Les reporter aussitôt sur la fiche mémo. Copyright © 2016 Somfy SAS. All rights reserved.
Page 34 Porte ou fenêtre Perte de liaison au moins un domestique ou moins un non connecté défaut mémorisé radio ouverte communi-cation élément intrusion élément ouvert au réseau Sortir du programme Cliquer sur le bouton Deconnexion Copyright © 2016 Somfy SAS. All rights reserved.
Page 36 à sonner en cas d’intrusion. Pour supprimer le bruit de la sirène, enlever ses piles. Nous vous conseillons d’imprimer cette page qui détaille tous les éléments de l’installation. Copyright © 2016 Somfy SAS. All rights reserved.
Page 38 SMS d’alarme, par GSM, sur téléphones portables des voisins, de la famille ou des amis. Test d’envoi de SMS par GSM ; actif si la case 3 « Envoi de SMS par GSM » est cochée. Copyright © 2016 Somfy SAS. All rights reserved.
Page 39 (voir notice du moteur du volet roulant). – Cliquer sur Prog Programmation horaire annulée si les heures sont identiques. Entre 1 et 59 minutes (valeur identique à celle de l’écran «Réglages des lumières», voir page suivante). Copyright © 2016 Somfy SAS. All rights reserved.
Page 40 ...à la mise en marche de l’alarme ou à l’arrêt ou lors d’une intrusion..à la mise en marche de l’alarme ou à l’arrêt ou lors d’une alarme. Si valeur = 0, l’éclairage reste toujours allumé. Copyright © 2016 Somfy SAS. All rights reserved.
Page 41 Ce délai de déconnexion est automatique après 3 codes erronés. Ne pas toucher. Case à cocher pour bénéficier de l’accès à distance mais aussi pour bénéficier des images des détecteurs de mouvement images. Copyright © 2016 Somfy SAS. All rights reserved.
Page 42 Toute modification annule et remplace les précédents réglages. Pilotage de l’alarme et des automatismes Permet de basculer sur la page « Liste des éléments du système » pour avoir plus d’informations en cas de pictogramme rouge. Copyright © 2016 Somfy SAS. All rights reserved.
Page 43 (maximum 15 chiffres) pour l’envoi de SMS d’alarme, par GSM, sur téléphones portables des voisins, de la famille ou des amis. Sans objet : il n’y a pas de gestion de messages vocaux sur ce système. Copyright © 2016 Somfy SAS. All rights reserved.
Page 44 — Paramétrer le système d’alarme par ordinateur Liste des éléments du système Zone pour un détecteur d’intrusion ou SYS pour système. Journal des évènements Permet de prendre connaissance des 300 derniers évènements. Personnalisation. Numéro de série (non modifiable) Copyright © 2016 Somfy SAS. All rights reserved.
Page 45 Pour faire de la simulation de présence en programmant la montée et la descente de volets roulants. Montée Arrêt Descente Programmation horaire annulée si les heures sont identiques Entre 1 et 59 minutes Copyright © 2016 Somfy SAS. All rights reserved.
Page 46 5665 5212 5212 1026 1739 73 3 9 2579 2579 8449 8449 8707 8707 7626 7626 0531 9407 9542 9542 1998 1998 7371 7371 6537 6537 0817 7003 0265 0213 4844 0585 Copyright © 2016 Somfy SAS. All rights reserved.
Page 47 Vous ne pouvez donc pas joindre le système d’alarme depuis l’extérieur de votre logement car à un instant « t », vous ne connaissez pas cette adresse IP publique. Somfy a développé un serveur d’adresse gratuit qui, en permanence, peut vous mettre en relation avec votre système d’alarme.
Page 48 — Paramétrer le système d’alarme par ordinateur 1. Création du compte sur le serveur d’adresse Somfy a. Connectez-vous au compte « Installateur » A l’aide des paramètres accessibles dans le menu « Réglages du réseau », reporter les 3 adresses indiquées dans...
Page 49 But : créer une adresse personnalisée pour se connecter ultérieurement (= nom de sous-domaine). Vous devez créer un compte sur le serveur d’adresse Somfy, l’ordinateur et la centrale doivent être raccordés sur la même connexion ADSL (celle du logement où est installé le système d’alarme).
Page 50 Cela s’entend pour une connexion depuis l’extérieur de votre logement où est installé le système d’alarme. Cela nécessite une connexion internet. Depuis un ordinateur Somfy n’assure pas dans la durée l’accès à distance au système d’alarme par ordinateur avec les différents navigateurs. Nous vous recommandons fortement de télécharger l’application alarme Somfy gratuite sur votre smartphone.
Page 51: Paramétrer Et Utiliser L'application Alarme Somfy
Avec l’application gratuite Alarme Somfy, pilotez à domicile ou à distance en 1 seul clic votre alarme Somfy, mais aussi les volets roulants et la lumière. Prenez connaissance des photos liées à l’alarme ou à la surveillance du domicile, si vous disposez de détecteurs de mouvement images et / ou de caméras Visidom.
Page 52 ■ ■ gris = module ou ■ ■ produit absent. Permet le contrôle, sur 2 pages distinctes : Mes équipements des volets roulants de façon groupée ■ ■ de la lumière ■ ■ Copyright © 2016 Somfy SAS. All rights reserved.
Page 53: Fiche « Mémo
Télécommande multi-applications : touche automatisme Numéro de SMS 1 Numéro de SMS 2 par GSM Numéro de SMS 3 Numéro de SMS 4 Adresse IP centrale Détecteur de mouvement extérieur : fonctions programmées Copyright © 2016 Somfy SAS. All rights reserved.
Page 54: Tester L'installation
(voir page 44 ). Le transmission téléphonique s’enclenche. Si un problème est survenu lors du test, se reporter page Les volets roulants descendent, l’éclairage s’allume, si ces fonctions sont programmées. Copyright © 2016 Somfy SAS. All rights reserved.
Page 55: En Cas De Perte De La Carte Personnalisée De Codes D'authentification Ou De Remise En Configuration Usine De La Carte Interface Ordinateur
IP de la centrale que celle indiquée en page 31. Pensez à bien générer une nouvelle carte de codes d’authentification en vous rendant dans le compte Utilisateur 1, et à l’imprimer. Copyright © 2016 Somfy SAS. All rights reserved.
Page 56: Utilisation
En cas d’intrusion et d’agression... Vous pouvez déclencher totalement l’alarme Mettre en marche l’alarme. Les sirènes s’enclenchent et Depuis une télécommande, maintenir le transmetteur appuyée la touche jusqu’à l’extinction du téléphonique voyant. prend la ligne. Copyright © 2016 Somfy SAS. All rights reserved.
Page 57: Fonctionnement En Cas D'intrusion
– Défaut serveur (centrale qui n’arrive pas à se connecter au serveur depuis plus de 4 heures). – Test SMS par GSM – Suite à une intrusion, envoi d’un 2ème SMS avec un lien pour consulter les photos. – Test cyclique du GSM Copyright © 2016 Somfy SAS. All rights reserved.
Page 58: Commande À Distance Par Sms Avec Le Module Gsm
Si le SMS de commande « Marche AC » a été envoyé, le SMS d’accusé de réception sera « zone(s) active(s) : AC ». Pour les 4 dernières commandes (volets roulants et lumière), le SMS d’accusé de réception par la centrale sera « OK ». Copyright © 2016 Somfy SAS. All rights reserved.
Page 60 Alarme zone X Déclenchement Message de personnalisation du Alarme zone A, B ou C + message de personnalisation du d'un détecteur de la zone A, B ou C détecteur détecteur Copyright © 2016 Somfy SAS. All rights reserved.
Page 61: Remplacement Des Piles
Détecteur de mouvement extérieur LR03 4 ans * Dans le cadre d’une utilisation quotidienne standard pour un habitat résidentiel. Détecteur d’ouverture 4 ans CR2450 lithium Détecteur d’ouverture et de bris de vitre 4 ans Copyright © 2016 Somfy SAS. All rights reserved.
Page 62: Réinitialisation Du Système
Les numéros de téléphone d’envoi d’alarme Tous les éléments reconnus La personnalisation des SMS La date et l’heure La programmation de tous les automatismes La personnalisation des éléments Toutes les programmations horaires Copyright © 2016 Somfy SAS. All rights reserved.
Page 63: Problèmes Rencontrés
Maintenance Problèmes rencontrés — Problèmes rencontrés Vous pouvez trouver des solutions aux problèmes les plus courants sur http://forum.somfy.fr..sur une sirène Symptômes Remèdes Avez-vous mis les piles dans la sirène ? ■ ■ Les piles sont-elles en bon état et bien mises ? Pas de bip sonore lors d’une mise en...
Page 64 Assurez-vous que votre opérateur téléphonique propose le service SMS. ■ ■ Pas de carte SIM ou carte SIM mal mise en place. Le voyant rouge clignote rapidement sur le ■ ■ module GSM Antenne non connectée. ■ ■ Copyright © 2016 Somfy SAS. All rights reserved.
Page 65: Tableau Des Caractéristiques
Mise en marche/arrêt du système. ■ ■ Télécommande Intérieur – 20 à + 70 °C — Pilotage de 2 automatismes RTS Somfy. ■ ■ multi-applications Extérieur Retour d’informations visuelles lors des commandes. ■ ■ Copyright © 2016 Somfy SAS. All rights reserved.
Page 66 Puissance buzzer : 100 dB. ■ ■ Module GSM Intérieur + 5 à + 40 °C — Envoi de SMS d’alarme par GSM. ■ ■ Taux d’humidité maximum de 75%, pour tous les éléments. Copyright © 2016 Somfy SAS. All rights reserved.
Page 67: Index
Personnalisation des éléments ........................36 Piles................................61 Portée radio ..............................7 Simulation de présence avec lumière ......................40 Simulation de présence avec volets roulants ..................... 39 SMS................................38 Zones (A, B, C)........................... 8, 9, 58 Copyright © 2016 Somfy SAS. All rights reserved.
Page 68 Somfy 50 Avenue du Nouveau Monde BP 250 - 74307 Cluses Cedex France www.somfy.com...
