AV RECEIVER
Owner's Record
The model and serial numbers are located on the bottom of the
unit.
Record the serial number in the space provided below.
Refer to these numbers whenever you call upon your Sony dealer
regarding this product.

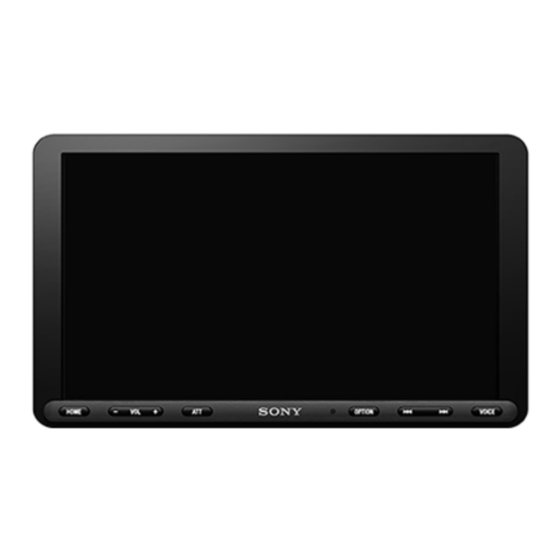

Model No. XAV-AX8000
Serial No.
To cancel the demonstration (Demo) display, see page 7.
For the connection/installation, see page 11.
Pour annuler l'affichage de démonstration (Démo), reportez-
vous à la page 7.
Pour le raccordement/l'installation, reportez-vous à la page 11.
Para cancelar la pantalla de demostración (Demostración),
consulte la página 7.
Para la conexión/instalación, consulte la página 12.
XAV-AX8000
5-007-578-11(1)
Operating Instructions
Mode d'emploi
Manual de instrucciones
GB
FR
ES
Publicité
Table des Matières
Manuels Connexes pour Sony XAV-AX8000
Sommaire des Matières pour Sony XAV-AX8000
- Page 1 The model and serial numbers are located on the bottom of the unit. Record the serial number in the space provided below. Refer to these numbers whenever you call upon your Sony dealer regarding this product. Model No. XAV-AX8000 Serial No.
- Page 2 If you have any questions about this product: APPLICABLE IN CANADA, INCLUDING IN THE Visit: https://www.sony.com/electronics/support PROVINCE OF QUEBEC. Contact: Sony Customer Information Service Center POUR LES CLIENTS AUX ÉTATS-UNIS. NON at 1-800-222-7669 APPLICABLE AU CANADA, Y COMPRIS LA Write: Sony Customer Information Service Center PROVINCE DE QUÉBEC.
-
Page 3: Important Notice
The remote commander contains a coin/ Caution button cell battery. If the coin/button cell battery is IN NO EVENT SHALL SONY BE LIABLE FOR ANY swallowed, it can cause severe internal burns in just INCIDENTAL, INDIRECT OR CONSEQUENTIAL 2 hours and can lead to death. -
Page 4: Main Unit
Guide to Parts and Controls Main Unit and Remote Commander Main unit HOME OPTION VOICE OPTION The VOL (volume) + button has a tactile dot. Displays the OPTION screen (page 6). Display/touch panel / (previous/next) HOME Functions differently depending on the selected Displays the HOME screen (page 6). -
Page 5: Rm-X170 Remote Commander
/ (previous/next) RM-X170 remote commander / (fast-reverse/fast-forward) Functions differently depending on the selected The remote commander can be used to operate the source: audio controls. For menu operations, use the touch – Radio: select a preset station. panel. – SiriusXM: select a preset channel. –... -
Page 6: Screen Displays
Status indication Screen displays Lights up when the sound is attenuated. Playback screen: Indicates the signal strength status of the connected SiriusXM Connect Vehicle Tuner. Lights up when the Bluetooth® signal is on. Flashes when the connection is in progress. -
Page 7: Basic Operations
Sources and Settings select keys Changes the source or make various settings. Flick to select the setting icon and other icons. Basic Operations Touch the source icon you want to select. Pairing with a BLUETOOTH Device Android Apple Radio Auto CarPlay When connecting a BLUETOOTH device for the first... -
Page 8: Additional Information
Notes on LCD panel • Do not get the LCD panel wet or expose it to liquids. This Additional Information may cause a malfunction. • Do not press down hard on Precautions the LCD panel as doing so can distort the picture or •... - Page 9 To download, please access the following URL, then select the model name “XAV-AX8000” URL: http://www.sony.net/Products/Linux/ Please note that Sony cannot answer or respond to any inquiries regarding the content of the source code. If you have any questions or problems concerning your unit that are not covered in this Operating Instructions, consult your nearest Sony dealer.
- Page 10 *1 The actual range will vary depending on factors such as Specifications obstacles between devices, magnetic fields around a microwave oven, static electricity, reception sensitivity, antenna (aerial)’s performance, operating system, FOR THE CUSTOMERS IN THE USA. NOT software application, etc. *2 BLUETOOTH standard profiles indicate the purpose of APPLICABLE IN CANADA, INCLUDING IN THE BLUETOOTH communication between devices.
- Page 11 Bluetooth SIG, Inc. and any use of ground (earth) point. such marks by Sony Corporation is under license. Other • Do not get the leads trapped under a screw or trademarks and trade names are those of their respective caught in moving parts (e.g., seat railing).
-
Page 12: Parts List For Installation
Note on installing in cars with electric parking brake Parts List for Installation system For cars with electric parking brakes, some related functions (such as video blocking function) may not work properly. Power supply leads (1) Mounting screws (5 ×... - Page 13 Connection Subwoofer* Power amplifier* Rear view camera* * from a wired remote control (not supplied) *4*10 Smartphone, USB device (for audio/video playback)* * FUSE 10A Satellite radio tuner (SiriusXM)* White White/black striped Front speaker* Gray Gray/black striped Green Green/black striped Rear speaker*...
-
Page 14: Making Connections
To the parking brake switch lead *1 Not supplied *2 Speaker impedance: 4 Ω to 8 Ω × 4 The mounting position of the parking brake *3 RCA pin cord (not supplied) switch lead depends on your car. *4 Depending on the type of car, use an adaptor for a wired Be sure to connect the parking brake lead (light remote control (not supplied). - Page 15 Cautions Installation • It is extremely dangerous if the cord becomes wound around the steering column or gearstick. To install the unit and the display securely, be sure Be sure to keep it and other parts from interfering to follow the steps to in order. with your driving operations.
- Page 16 Using the mounting brackets supplied with your car You may not be able to install this unit in some makes of Japanese cars. In such a case, consult your Sony dealer. Pre-installed screws Slightly loosen the screws until you can slide the Example connector bracket.
- Page 17 Adjusting the display angle (tilt) At the desired position, tighten the 3 screws firmly to secure the connector bracket. Remove the 2 pre-installed screws for angle adjustment (on both sides). Tighten the screws firmly. Pre-installed screws When you tighten a screw, be careful not to apply too much torque as doing so may damage Adjust the display angle to decide the the screw (the torque value should be less than...
- Page 18 Making sure the mounting positions Attaching the display to the unit of the display Be careful not to pinch your fingers or scratch the center cluster panel of your car when attaching the Be careful not to pinch your fingers or scratch the display to the unit.
-
Page 19: Fuse Replacement
If the fuse blows, check the power connection and replace the fuse. If the fuse blows again after replacement, there may be an internal malfunction. In such a case, consult your nearest Sony dealer. - Page 20 économique Canada applicables aux appareils modifiés, suspendus ou clôturés sans avis radio exempts de licence. L’exploitation est préalable. Sony n’assume aucune responsabilité autorisée aux deux conditions suivantes : dans ce genre de situation. (1) l’appareil ne doit pas produire de brouillage, et (2) l’appareil doit accepter tout brouillage subi,...
- Page 21 Avis important Mise en garde SONY NE PEUT EN AUCUN CAS ÊTRE TENU RESPONSABLE DE TOUT DOMMAGE DIRECT, INDIRECT OU CONSÉCUTIF OU DE TOUT AUTRE DOMMAGE, Y COMPRIS, SANS LIMITATION, TOUTE PERTE DE PROFITS, DE REVENU, DE DONNÉES, D’UTILISATION DU PRODUIT OU DE TOUT APPAREIL ASSOCIÉ, DE DISPONIBILITÉ...
-
Page 22: Appareil Principal Et Télécommande
Guide des pièces et commandes Appareil principal et télécommande Appareil principal HOME OPTION VOICE Récepteur pour la télécommande La touche VOL (volume) + comporte un point tactile. OPTION Écran d’affichage/tactile Permet d’afficher l’écran OPTION (page 6). HOME ... - Page 23 / (précédent/suivant) Télécommande RM-X170 / (retour rapide/avance rapide) Fonctionne différemment selon la source Vous pouvez utiliser la télécommande pour faire sélectionnée : fonctionner les commandes audio. Utilisez l’écran – Radio : sélectionner une station tactile pour les opérations du menu. présélectionnée.
-
Page 24: Affichages À L'écran
Indication d’état Affichages à l’écran S’allume lorsque le son est atténué. Écran de lecture : Indique la puissance de signal du récepteur SiriusXM Connect Voiture connecté. S’allume lorsque le signal Bluetooth® est activé. Clignote lorsque la connexion est en cours. S’allume lorsque la lecture du périphérique audio est possible grâce à... -
Page 25: Raccordement De La Caméra Arrière
Touches de sélection de sources et réglages Permet de changer la source ou d’effectuer divers réglages. Opérations de base Parcourez pour sélectionner l’icône de réglage et d’autres icônes. Pairage avec un périphérique Touchez à l’icône de source que vous souhaitez sélectionner. -
Page 26: Mise À Jour Du Micrologiciel
Mise à jour du micrologiciel Informations complémentaires Pour mettre à jour le micrologiciel, visitez le site d’assistance à l’adresse indiquée sur la couverture Précautions arrière, puis suivez les instructions en ligne. Remarque • L’antenne électrique se déploie Pendant la mise à jour, ne retirez pas le périphérique USB. automatiquement. -
Page 27: À Propos Du Iphone
• N’utilisez pas l’appareil à des températures à Ce produit contient un logiciel que Sony utilise en vertu d’un l’extérieur de la plage de 0 ºC à 40 ºC (32 ºF à accord de licence avec le détenteur de son droit d’auteur. -
Page 28: Entretien
Entretien Caractéristiques techniques Remplacement de la pile au lithium (CR2025) Section du moniteur de la télécommande Type d’écran : Moniteur ACL couleur large Lorsque la pile est faible, la portée de la Dimensions : 8,95 po/227 mm télécommande diminue. Système : Matrice active TFT Nombre de pixels : ATTENTION 1 152 000 pixels (800 ×... -
Page 29: Généralités
» Bluetooth SIG, Inc. et sont utilisés sous licence uniquement (page 12). par Sony Corporation. Les autres marques de commerce et • Afin d’éviter toute blessure, veillez à ne pas faire noms de commerce appartiennent à leurs propriétaires tomber l’écran pendant l’installation. - Page 30 Remarque sur l’installation dans les véhicules avec Liste des pièces nécessaires à système de mise en veille L’appareil pourrait redémarrer lors du démarrage du moteur l’installation depuis l’état de veille. En pareil cas, éteignez le système de mise en veille de votre véhicule. ...
-
Page 31: Raccordement
Raccordement Caisson de graves* Amplificateur de puissance* Caméra arrière* * à partir d’une télécommande câblée (non fournie) *4*10 Téléphone intelligent, périphérique USB (pour la lecture audio/vidéo)* * FUSE 10A Récepteur radio satellite (SiriusXM)* Blanc Rayé blanc/noir Haut-parleur avant* Gris Rayé... -
Page 32: Raccordement Pour La Conservation De La Mémoire
Au câble du capteur du frein à main *1 Non fourni *2 Impédance des haut-parleurs : 4 Ω à 8 Ω × 4 La position de montage du câble du capteur du *3 Cordon à broche RCA (non fourni) frein à... -
Page 33: Utilisation De La Télécommande Filaire
Mises en garde Installation • Il est extrêmement dangereux de laisser le cordon s’enrouler autour de la colonne de direction ou du Pour installer l’appareil et l’écran en toute sécurité, levier de vitesses. Assurez-vous de placer le suivez les étapes à dans l’ordre. cordon et les autres pièces de manière à... -
Page 34: Montage Du Couvre-Joints
Il se peut que vous ne puissiez pas installer cet appareil dans certaines voitures japonaises. Dans Réglage de la profondeur de la position ce cas, consultez votre détaillant Sony. de l’affichage Exemple Desserrez les 3 vis de réglage de profondeur ... -
Page 35: Réglage De La Hauteur De La Position De L'affichage
Faites glisser le support de connecteur afin Faites glisser le support de connecteur vers de décider de la profondeur appropriée. le haut ou vers le bas afin de déterminer la position en hauteur appropriée. Profondeur réglable : dans les 20 mm ( (), en 3 étapes, de 10 mm ( po) (). -
Page 36: S'assurer Des Positions De Montage De L'écran
Ajustez l’angle d’affichage pour choisir celui S’assurer des positions de montage qui convient. de l’écran Angle réglable : -10° à +10°, en 3 étapes Veillez à ne pas vous pincer les doigts ou à ne pas égratigner le panneau central de votre voiture lorsque vous fixez l’écran sur l’appareil. -
Page 37: Fixation De L'écran À L'appareil
Si le fusible neuf grille également, il est possible que l’appareil soit défectueux. Dans ce cas, consultez votre détaillant Sony le plus proche. Serrez fermement les vis. Lorsque vous vissez une vis, faites attention à ne pas appliquer une trop grande force, car cela pourrait endommager la vis (le couple de serrage doit être inférieur à... - Page 38 Sony no asume responsabilidad alguna en estas situaciones. La validez de la marca CE está limitada a aquellos países en los que la ley la impone, principalmente en los países del EEE (Espacio económico europeo)
- Page 39 Las microondas que emite un dispositivo BLUETOOTH pueden afectar el funcionamiento de Precaución dispositivos médicos electrónicos. Apague tanto EN NINGÚN CASO SONY PODRÁ SER CONSIDERADO esta unidad como otros dispositivos BLUETOOTH RESPONSABLE POR CUALQUIER DAÑO CASUAL, en los siguientes lugares, ya que podrían INDIRECTO O CONSECUENTE, NI POR OTROS DAÑOS...
-
Page 40: Unidad Principal
Guía para las partes y los controles Unidad principal y Control remoto Unidad principal HOME OPTION VOICE OPTION El botón VOL (volumen) + tiene un punto táctil. Muestra la pantalla OPTION (página 6). Pantalla/panel táctil / (anterior/siguiente) ... - Page 41 / (anterior/siguiente) Control remoto RM-X170 / (retroceso rápido/avance rápido) Funciona de forma distinta en función de la El control remoto se puede utilizar para operar los fuente seleccionada: controles de audio. Para las operaciones de menú, – Sintonizador: seleccione una estación utilice el panel táctil.
- Page 42 Indicación de estado Pantallas Se enciende cuando se atenúa el sonido. Pantalla de reproducción: Indica la potencia de la señal del sintonizador para vehículo SiriusXM Connect. Se enciende cuando la señal Bluetooth® está encendida. Parpadea cuando la conexión está en progreso. Se enciende cuando el dispositivo de audio se puede reproducir al permitir el A2DP (Perfil de distribución de audio...
- Page 43 Teclas de selección de fuentes y ajustes Cambia la fuente o realiza varios ajustes. Deslice para seleccionar el ícono de ajustes y Funciones básicas otros íconos. Toque el ícono de la fuente que desea Emparejarse con un BLUETOOTH seleccionar. Dispositivo Android Apple...
-
Page 44: Actualización Del Sistema
Actualización del sistema Información complementaria Para actualizar el sistema, visite el sitio web de soporte técnico que figura en la cubierta posterior y Precauciones luego siga las instrucciones en línea. Nota • La antena de alimentación se extiende No quite el dispositivo USB durante la actualización. automáticamente. - Page 45 “XAV-AX8000” multitoque. URL: http://www.sony.net/Products/Linux/ Tenga en cuenta que Sony no puede contestar ni responder • No toque el panel con objetos afilados como una ninguna pregunta sobre el contenido del código fuente. aguja, una lapicera o la uña de su dedo. Esta unidad no es compatible con la operación con un...
- Page 46 Mantenimiento Especificaciones Sustitución de la pila de litio (CR2025) del Sección del monitor control remoto Tipo de pantalla: monitor color LCD ancho El alcance del control remoto disminuye a medida Dimensiones: 8,95 pulgadas/227 mm que se agota la pila. Sistema: matriz activa TFT Cantidad de píxeles: PRECAUCIÓN 1 152 000 píxeles (800 ×...
- Page 47 229 mm × 136 mm × 253 mm (an/al/prf) La marca de la palabra y logotipos de Bluetooth® son propiedad de Bluetooth SIG, Inc. y Sony Corporation posee Dimensiones de montaje: licencia para utilizar cualquiera de dichas marcas. Otras aprox.
- Page 48 Nota sobre el cable del sistema de alimentación (amarillo) Cuando conecte esta unidad junto con otros componentes Conexión/instalación estéreo, la capacidad nominal de la corriente del circuito del auto al cual la unidad se encuentra conectada debe ser mayor que la suma de la capacidad nominal del fusible de Advertencias cada componente.
- Page 49 • Por su seguridad, ajuste la ubicación del montaje Lista de piezas para la de la unidad de manera que no interfiera en la conducción como en el uso de botones instalación (interruptores) o la palanca de cambios. Área oculta incluso cuando la pantalla ...
- Page 50 Conexión Altavoz potenciador de graves* Amplificador de potencia* Cámara de visión trasera* * desde un control remoto conectado (no suministrado) *4*10 Smartphone, USB dispositivo (para reproducción de audio/ video)* * FUSE 10A Sintonizador de radio satelital (SiriusXM)* Blanco Blanco/negro a rayas Altavoz frontal*...
-
Page 51: Conexión Del Altavoz
A la señal de iluminación de un automóvil *1 No suministrado *2 Impedancia del altavoz: 4 Ω a 8 Ω × 4 Asegúrese de conectar primero el cable a tierra *3 Cable con clavija RCA (no suministrado) negro a un punto de puesta a tierra. *4 Según el tipo de automóvil, utilice un adaptador para un control remoto conectado (no suministrado). -
Page 52: Instalación Del Micrófono
Instalación del micrófono Uso del control remoto conectado Para capturar su voz durante una llamada con Cuando use el control remoto del volante manos libres, necesita instalar el micrófono . El cable de conexión debe estar RC-SR1 instalado para poder utilizarlo. Para habilitar el control remoto del volante, seleccione [General] ... - Page 53 USB. Tal vez no pueda instalar esta unidad en algunas versiones de automóviles japoneses. En dicho caso, Diagrama de conexión de cable USB consulte con su distribuidor de Sony. Smartphone o dispositivo Ejemplo USB (no suministrado) ...
-
Page 54: Configuración De La Pantalla
En la posición deseada, apriete los tres Configuración de la pantalla tornillos firmemente para fijar el soporte del conector. Las posiciones de montaje de la pantalla pueden ajustarse. Apriete los tornillos firmemente. Profundidad Altura Ángulo Al apretar un tornillo, procure no aplicar (inferior a 20 mm, (inferior a 60 mm, (de –10°... - Page 55 En la posición deseada, apriete los cuatro En el ángulo deseado, apriete los dos tornillos firmemente para fijar el soporte del tornillos a través de los orificios para conector. tornillos (superior o inferior) que coincidan con el ángulo de la pantalla. Apriete los tornillos firmemente.
-
Page 56: Reemplazo Del Fusible
Si el fusible se quema nuevamente después de reemplazarlo, puede haber un mal funcionamiento interno. En dicho caso, consulte con su distribuidor Sony más cercano. Apriete los tornillos firmemente. Al apretar un tornillo, procure no aplicar demasiado par de torsión para evitar dañar el tornillo (el valor de par de torsión debe ser... -
Page 60: Support Site
Web suivant et vous reporter el siguiente sitio web y utilice el your unit name as shown below. au nom de votre appareil comme nombre de su unidad como se indiqué ci-dessous. muestra a continuación. XAV-AX8000(UC) https://rd1.sony.net/help/ev/xav-ax80/h_zz/ ©2019 Sony Corporation Printed in Thailand https://www.sony.net/...
