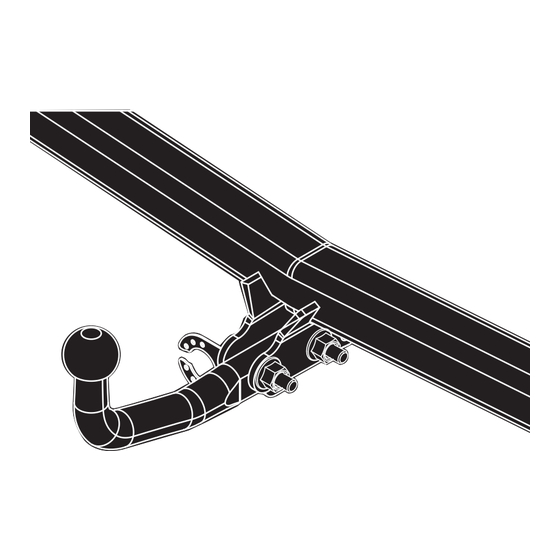

Fitting instructions

Make:

Qashqai (J11): 12/2013->

Type:

rt.no.:

Nissan

5690

5973

Montagehandleiding

Fitting instructions

Montageanleitung

Instructions de montage

Monteringsanvisningar

Montagevejledning

Instrucciones de montaje

Istruzioni per il montaggio

Instrukcja montażu

Asennusohjeet

Pokyny k montáži

Szerelési útmutató

Руководство для монтажа

Your perfect fit

brink.eu

Sommaire des Matières pour Brink 5973

Page 1 Fitting instructions Make: Nissan Qashqai (J11): 12/2013-> Type: 5690 rt.no.: 5973 Montagehandleiding Fitting instructions Montageanleitung Instructions de montage Monteringsanvisningar Montagevejledning Instrucciones de montaje Istruzioni per il montaggio Instrukcja montażu Asennusohjeet Pokyny k montáži Szerelési útmutató Руководство для монтажа Your perfect fit...
Page 2 5973/21 5973/3 M10x45 73,5±2,5 Nm 5973/6 5973/9 M10 (Nylock) M12x40 (10.9) M10x30 (10.9) 75Nm 45Nm 5973/19 5973/4 M12x40 (10.9) M10x45 110Nm 73,5±2,5 Nm M12x65 (10.9) 5973/5 95Nm 597380 5973/8 9520092 9530914 M10 (Nylock) 5973/1 M12x40 (10.9) M10x30 (10.9) 75Nm 45Nm...
Page 3 5973/21 5973/3 M10x45 73,5±2,5 Nm 5973/6 5973/9 M10 (Nylock) M12x40 (10.9) M10x30 (10.9) 75Nm 45Nm 5973/19 5973/4 M12x40 (10.9) M10x45 95Nm 73,5±2,5 Nm M12x65 (10.9) 5973/5 95Nm 597380 5973/8 9520092 9530914 M10 (Nylock) 5973/1 M12x40 (10.9) M10x30 (10.9) 75Nm 45Nm...
Page 4 (2x) M12x65 (10.9) (4x) M10 (nylock) (4x) M12x40 (10.9) (4x) M12 (2x) M12 (4x) M10x30 (10.9) (4x) M10 ø (4x) 25x10,5x4 (4x) M10x45 (10.9) 5973 © 597370/18-11-2014/3...
Page 5 Couplingsclass: 50-X D-Value : euro Approved 19 13 19 15 19 17 19 19 19 10 19 18 tested E11 55R 019852 ECE R55 100 kg RAYMOND 10.9 MODIFICATION? © 597370/18-11-2014/4...
Page 6 * Brink décline toute responsabilité pour les dommages qui pour- raient directement ou indirectement résulter d’un montage * Brink is niet aansprakelijk voor de schade die het direct of indi- incorrect, y compris l’utilisation d’outils inappropriés et l’utilisa- rect gevolg is van onjuiste montage, daaronder begrepen tion d’un mode d’emploi et de moyens autres que ceux prescrits,...
Page 7 * Brink ei ole vastuussa vioittumisesta, joka on suoraan tai epä- suoraan aiheutunut väärästä asennuksesta samoin kuin sopi- mattomien työkalujen käytöstä, muiden kuin ohjeissa mainittu- jen asennusmenetelmien tai välineiden käytöstä...
Page 11 (2x) M10x30 (2x) M10x30 (10.9) (10.9) (2x) M10 (2x) M10 (2x) M10x45 (2x) M10x45 (10.9) (10.9) ø ø (2x) 25x10,5x4 (2x) 25x10,5x4 © 597370/18-11-2014/10...
Page 22 Szablon šablona Sablon шаблон Sjabloon Template Schablone Gabarit schablonen skabelon Plantilla Sagoma Malline wewnętrzna внутренняя vnitř strana Belső strona zder- сторона бам- Intérieur Kofangeren Lado interior Puskurin nárazníku lökhárító Binnenkant Inside Innenseite Stötfångare Lato interno zaka пера du pare- del paracho- sisäpuolel- bumper bumper...
Page 23 Dispositivo di traino tipo: 5973 Per autoveicoli: Nissan Qashqai (J11); 2013-> Tipo funzionale: P32S Classe e tipo di attacco: A50-X Omologazione: E11 55R 019852 Valore D: 9,4 kN Carico Verticale max. S: 100 kg Larghezza rimorchiabile per Caravan e T.A.T.S.: 2,45m vedere CARTA di CIRCOLAZIONE VEICOLO (motrice) + 70 cm = ..arrotondare ai 5 cm superiore (vedi D.M.28/05/85)
Page 24 Template 5973 Place on outside bumper 18+21 Cut out...
