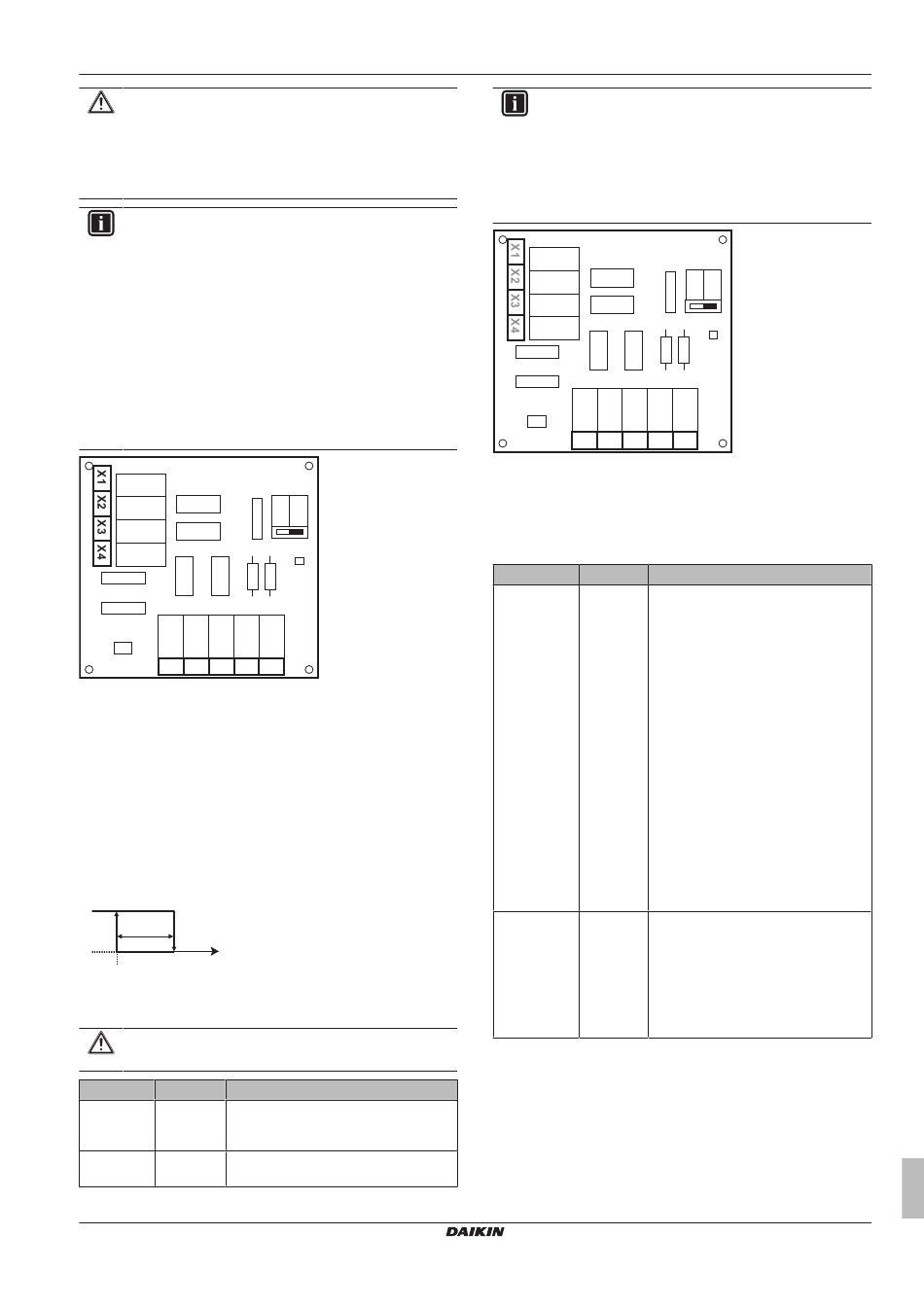

ATTENTION
Veillez à respecter toutes les règles mentionnées dans la
directive d'application 5 lorsque le fonctionnement bivalent
est activé.
Daikin ne pourra PAS être tenu responsable des
dommages résultant du non-respect de cette consigne.
INFORMATIONS
▪ La combinaison de réglage [4‑03]=0/2 avec la relève
fonctionnant à basse température extérieure peut
entraîner un manque d'eau chaude sanitaire.
▪ La fonction de fonctionnement relève n'a pas d'impact
sur le mode de chauffage d'eau sanitaire. L'eau chaude
sanitaire est toujours chauffée par l'unité intérieure
uniquement.
▪ Le signal de permission pour la chaudière auxiliaire est
situé sur l'unité EKRP1HB (CCI E/S numériques).
Lorsqu'il est activé, le contact X1, X2 est fermé et
ouvert lorsqu'il est
l'illustration ci-dessous
schématique de ce contact.
X2M
X1M
YC Y1 Y2 Y3 Y4
Cordon chauffant
S'applique uniquement à l'installation avec unité extérieure ERHQ
ou si le cordon chauffant en option est installé.
▪ [F-02] Température de mise en MARCHE du cordon chauffant:
définit la température extérieure en dessous de laquelle le cordon
chauffant est activé par l'unité intérieure afin d'empêcher une
accumulation de givre dans le fond de bac de l'unité extérieure à
des températures extérieures inférieures.
▪ [F-03] Hystérésis du cordon chauffant: définit la différence de
température entre la température de mise en MARCHE du cordon
chauffant et la température d'ARRÊT cordon chauffant.
Cordon chauffant
a
[F-03]
b
T
A
[F-02]
T Température extérieure
A
a MARCHE
b ARRÊT
ATTENTION
Le cordon chauffant est commandé via EKRP1HB.
# Code
N/A [F-02] Température de marche du cordon
chauffant: 3°C~10°C (valeur par défaut:
3°C)
N/A [F-03] Hystérésis: 2°C~5°C (valeur par défaut:
5°C)
ERLQ004~008CA + EHVH/X04+08S18+26CB
Daikin Altherma – Bibloc basse température
4P384973-1 – 2015.01
désactivé. Reportez-vous à
pour l'emplacement
OFF ON
SS1
Description
INFORMATIONS
Dépend du réglage [F-04] contact Y2 se trouvant sur la
CCI: E/S numériques (EKRP1HB) commande le cordon
chauffant en option. Reportez-vous à l'illustration ci-
dessous pour l'emplacement schématique de ce contact.
Pour connaître les raccords de câblage complets,
reportez-vous à la section
page 98.
X2M
X1M
YC Y1 Y2 Y3 Y4
8.3.4 Réglages du système
Priorités
Pour les systèmes avec un ballon d'eau chaude sanitaire
distinct (uniquement pour EHBH/X)
# Code
N/A [5-02] Priorité au chauffage.
Indique si l'eau chaude sanitaire est
uniquement produite par le booster
ECS lorsque la température extérieure
est inférieure à la température de
priorité au chauffage. Il est
recommandé d'activer cette fonction
pour raccourcir le délai de
fonctionnement du chauffage du ballon
ECS et garantir le confort de l'eau
chaude sanitaire.
▪ 0: désactivé
▪ 1: activé
Les réglages [5-01] température
d'équilibre et [5-03] température de
priorité au chauffage sont liés au
chauffage d'appoint. Vous devez donc
régler [5-03] sur une valeur égale ou
légèrement supérieure à [5-01].
N/A [5-03] Température de priorité au chauffage.
Définit la température extérieure sous
laquelle l'eau chaude sanitaire est
uniquement chauffée par le booster
ECS.
Plage: –15°C~35°C (valeur par défaut:
0°C).
8 Configuration
"14.6 Schéma de câblage" à la
OFF ON
SS1
Description
