1. Composition du produit
− télémètre laser
− sacoche nylon
− dragonne
− chiffon de nettoyage optique
− guide d'utilisation
2. Présentation du produit
Modèle / Model TEL1011
Guide d'utilisation

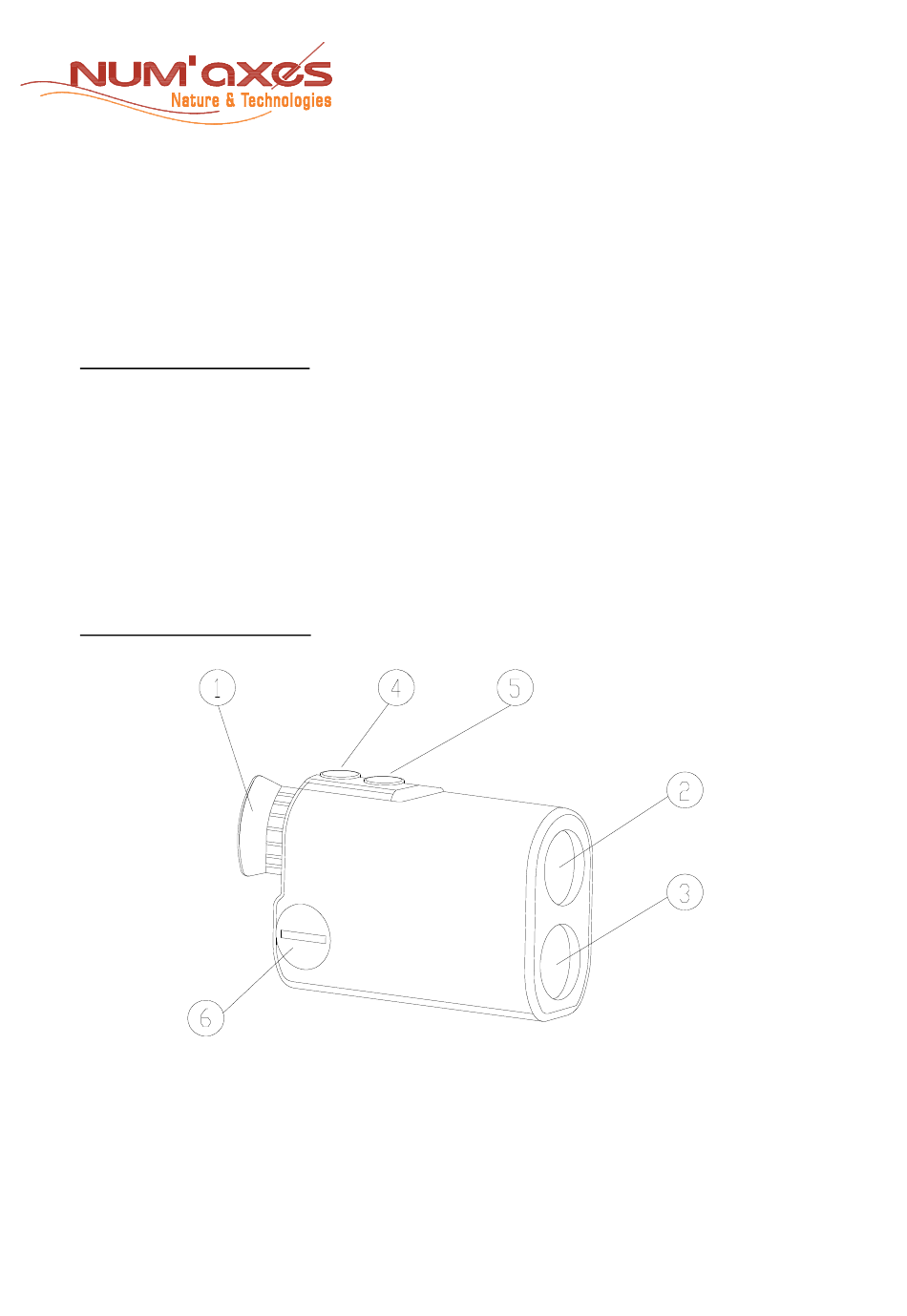

Oculaire / bague de réglage dioptrique
Objectif / émetteur laser
Récepteur laser
Bouton Mode
Bouton Marche
Couvercle du logement de pile
1/20
