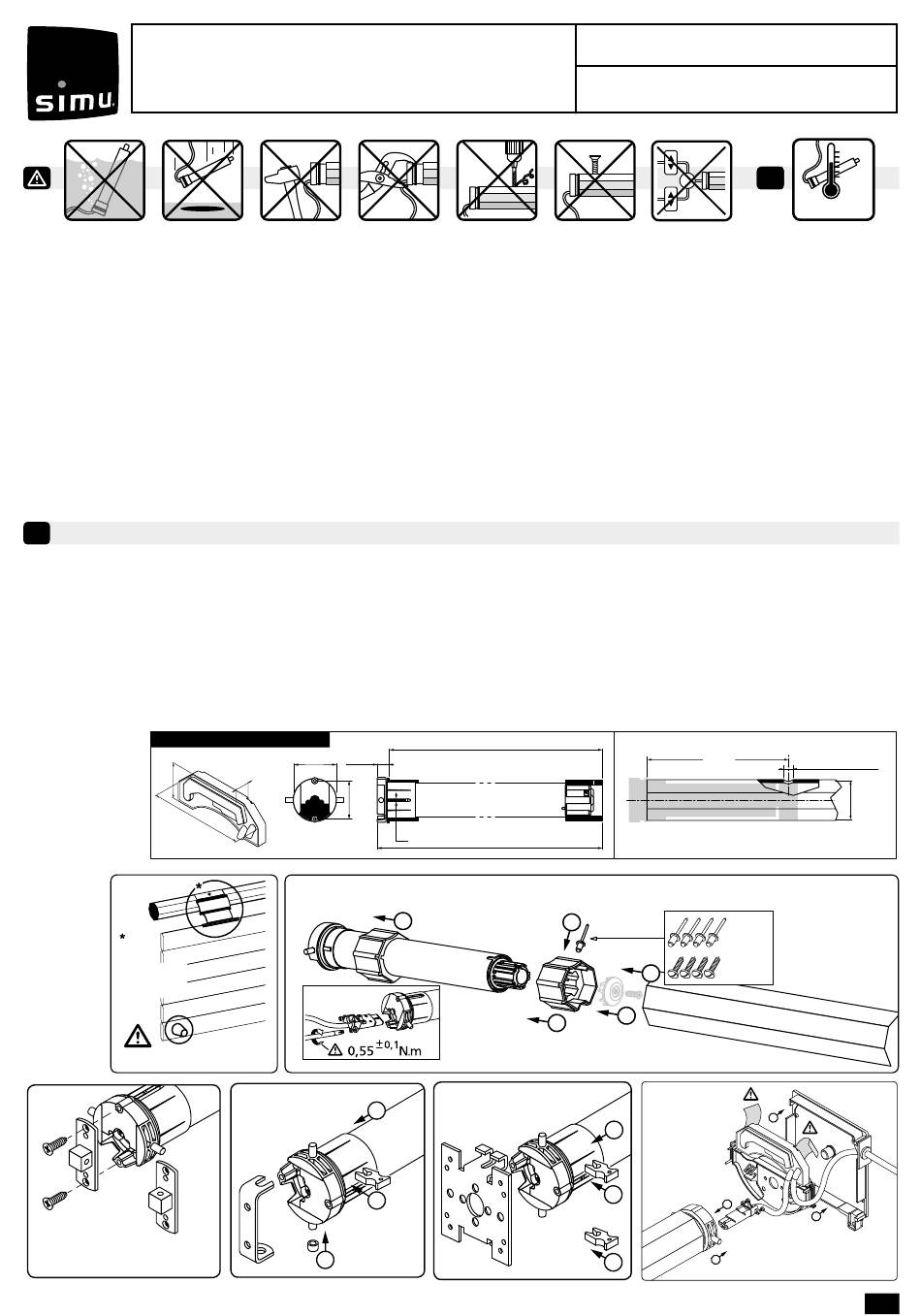

Cette notice s'applique à toutes les motorisations T5 AUTO SHORT dont les déclinaisons sont disponibles au catalogue en vigueur.
Domaine d'application : Les motorisations T5 AUTO SHORT sont conçues pour motoriser tous types de volets roulants équipés de
butées et de liens rigides. L'installateur, professionnel de la motorisation et de l'automatisation de l'habitat doit s'assurer que l'installation
du produit motorisé une fois installé respecte les normes envigueur dans le pays de mise en service comme notamment la norme sur les
volets roulant EN13659.
Responsabilité : Avant d'installer et d'utiliser la motorisation, lire attentivement cette notice. Outre les instructions décrites dans
cette notice, respecter également les consignes détaillées dans le document joint Consignes de sécurité. La motorisation doit être
installée par un professionnel de la motorisation et de l'automatisation de l'habitat, conformément aux instructions de SIMU et à la
réglementation applicable dans le pays de mise en service. Toute utilisation de la motorisation hors du domaine d'application décrit ci-
dessus est interdite. Elle exclurait, comme tout irrespect des instructions figurant dans cette notice et dans le document joint Consignes
de sécurité, toute responsabilité et garantie de SIMU. L'installateur doit informer ses clients des conditions d'utilisation et de maintenance
de la motorisation et doit leur transmettre les instructions d'utilisation et de maintenance, ainsi que le document joint Consignes de
sécurité, après l'installation de la motorisation. Toute opération de Service Après-Vente sur la motorisation nécessite l'intervention d'un
professionnel de la motorisation et de l'automatisation de l'habitat. Si un doute apparaît lors de l'installation de la motorisation ou pour
obtenir des informations complémentaires, consulter un interlocuteur SIMU ou aller sur le site www.simu.com.
1
INSTALLATION
Consignes à suivre impérativement par le professionnel de la motorisation et de l'automatisation de l'habitat réalisant
l'installation de la motorisation :
- Les modalités d'installation électrique sont décrites par les normes nationales ou par la norme IEC 60364.
- Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un fourreau.
- Le câble du moteur est démontable. S'il est endommagé, le remplacer à l'identique. Le raccordement du câble au moteur doit
être réalisé par du personnel qualifié. Le connecteur doit être monté sans endommager les contacts. La continuité de terre
doit être assurée.
- Pour obtenir des renseignements sur la compatibilité du moteur avec le volet roulant et avec les Accessoires, s'adresser au
fabricant de volet roulant ou à SIMU.
Perçage du tube :
T5 AUTO SHORT 06/17
45
120
Montage :
V.A.R
V.A.S
EASYLINK
OCTOEASY
UTILISATION OBLIGATOIRE
9910013
9910014
T5 AUTO SHORT
(230V~50HZ)
55
22,8
24
48*
4
1
2
3
1
Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - FRANCE
RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011
364
IP44
387
5
3
2
1
2
2
FR- NOTICE ORIGINALE
5057712D
SIMU S.A.S. au capital de 5 000 000 €
n° T.V.A CEE FR 87 425 650 090
i
-20°C / +60°C
351
4 x Ø5 / 90°
Ø4,8 x 10
ACIER
Ø5 x 10
4
2
3
1
1
47
min.
1/2
