19 Mode d'emploi des boîtiers ATEX
BA_X001
Mode d'emploi
Nous vous remercions d'avoir fait confiance à EUROTEC. En choisissant l'un de nos produits, vous avez opté pour la qualité.
Afin de garantir son bon fonctionnement et d'assurer votre propre sécurité, veuillez lire attentivement les instructions d'utilisation ci-
dessous avant de commencer l'installation. Pour toute information supplémentaire, veuillez-vous adresser à :
EUROTEC Antriebszubehör GmbH
Tél. +49 (0) 7543 93463 - 0 | Fax. - 10 |
1. Description de l'appareil
Les boîtiers de fin de course sont utilisés pour le rétrosignalement et le contrôle de la position des armatures exploitées avec des
servomoteurs rotatifs et pneumatiques. L'arbre du boîtier de fin de course épouse la forme de l'arbre du servomoteur rotatif et il est mis en
rotation lorsque le servomoteur commence son mouvement rotatif. Les cames de contact fixées à l'arbre actionnent ainsi les capteurs
intégrés utilisés pour transmettre le signal électronique.
Les boîtiers de fin de course wave Ex ia sont, selon leur modèle, équipés d'un potentiomètre de 1 à 4 commutateurs mécaniques ou de
capteurs à sécurité intrinsèque. Celles-ci comprennent 1 à 4 capteurs V3, 1 à 3 détecteurs à fente, 1 à 2 capteurs cylindrique ou 1 détecteur
double.
2. Utilisation prévue
Le boîtier de fin de course wave Ex ia de EUROTEC Antriebszubehör GmbH est conçu pour une utilisation dans les zones à risque
d'explosion de zone 1 et 2 avec gaz, brouillard ou vapeur et de zone 21 et 22 avec des poussières combustibles.
II 2G Ex ia IIC/IIB T4/T6 Gb
II 2D Ex t IIIC T80°C/T110°C Db
IBExU 11 ATEX 1154 / IECEX IBE 13.0042X / TC RU C-DE. ΠБ98.B.00059
Son utilisation dans les plages de température ambiante suivantes est autorisée :
Vestamid:
-25°C...+70°C
Aluminium:
-50°C/-40°C/-25°C...+70°C/+100°C
La température ambiante autorisée varie selon le matériau d'étanchéité et le type de commutateur installé. La température ambiante est
indiquée dans la fiche technique et sur l'étiquette du produit. Une plage de température basse élargie à -40ºC ou -50°C é de température
haute élargie à +100°C s'applique pour les boîtiers de fin de course composés de pièces adaptées au moins à cette température.
3. Marquage

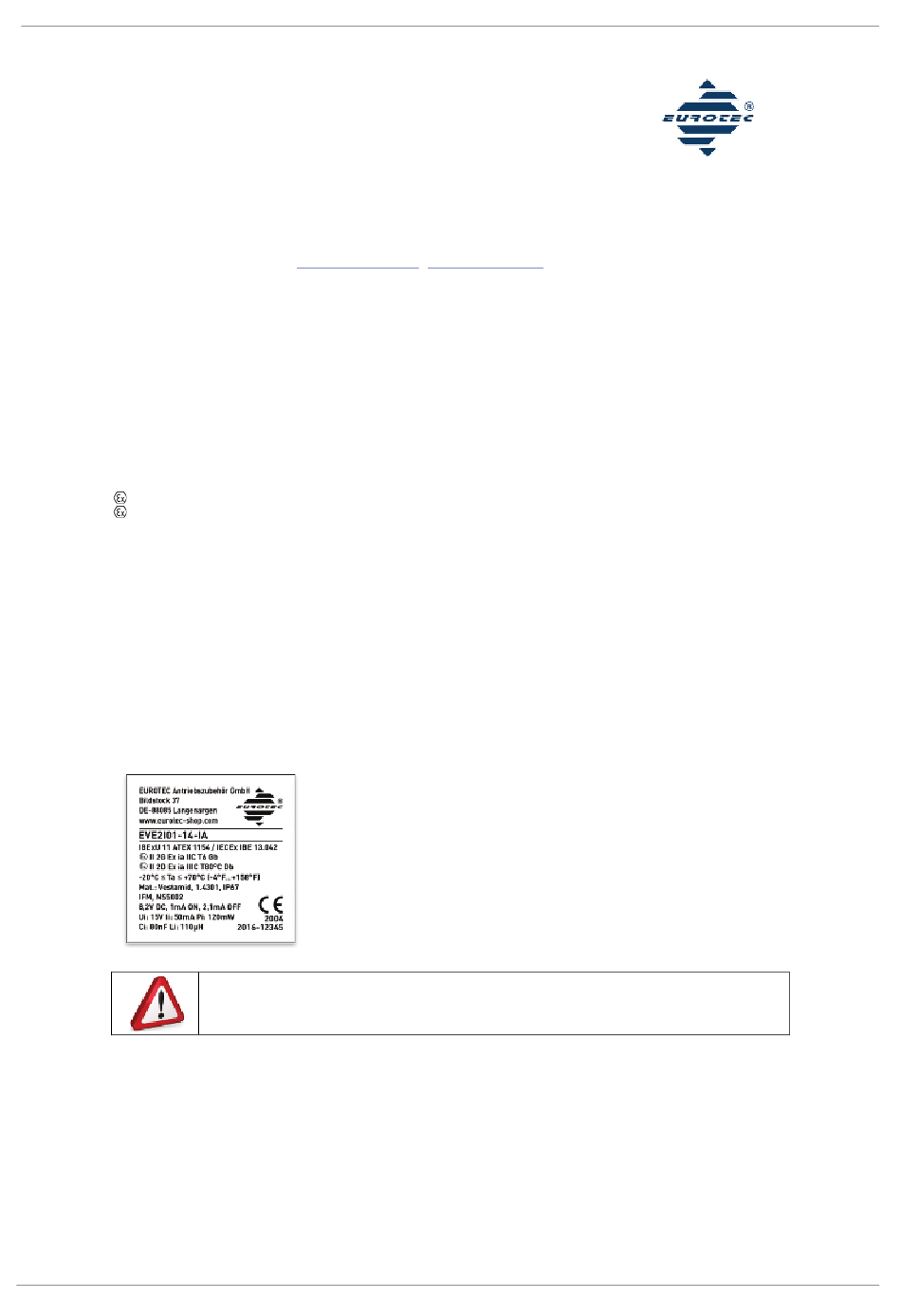

Le marquage sur le carter est indiqué sur la ill. 1 et varie en fonction du type de commutateur intégré. En dessous du symbole CE, vous
trouverez le numéro des emplacements responsables mentionnés pour le système QM et le numéro de série. Ce dernier se compose de
l'année de construction et du numéro de commande.
Ill. 1 : Marquage
EUROTEC Antriebszubehör GmbH | Bildstock 37 | DE-88085 Langenargen | sales@eurotec-shop.com | www.eurotec-shop.com | 05.01.2018 | Page2 de 6
GEMÜ LSC
sales@eurotec-shop.com
Les boîtiers ne doivent pas être utilisés comme marchepieds pour monter dans le dispositif. Au risque de les
endommager et d'entraver leur bon fonctionnement. Si le boîtier est endommagé, de l'eau, de la poussière ou
des matériaux combustibles peuvent s'accumuler à l'intérieur du boîtier. Ce qui risque de provoquer un court-
circuit. En outre, les dépôts peuvent provoquer une surchauffe de l'appareil et entrainer une explosion.
|
