INSTALLATION/RACCORDEMENT

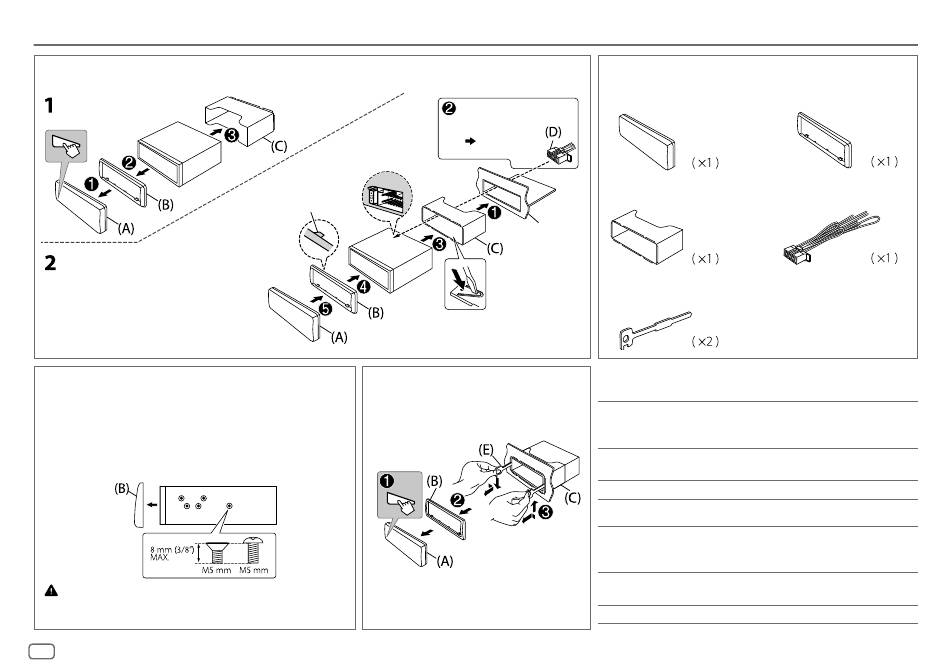

Installation de l'appareil (montage encastré)
Orientez la plaque de
garniture de la façon
illustrée avant la
fixation.
Lors d'une installation sans manchon de

montage

1
Retirez le manchon de montage et la plaque d'assemblage de
l'appareil.
2
Alignez les entailles de l'appareil (des deux côtés) avec le support
de montage du véhicule et fixez l'appareil avec les vis (en vente
dans le commerce).
N'utiliser que les vis spécifiés. L'utilisation de vis incorrects peut endommager
l'appareil.
34
FRANÇAIS
Crochet sur le côté supérieur
Tordez les languettes appropriées pour
maintenir le manchon en place.
Comment retirer l'appareil
Liste des pièces pour l'installation
(A)
Façade
Réalisez les connexions
nécessaires.
( 35, 36)
(C)
Manchon de montage
Tableau de bord
de votre voiture
(E)
Clé d' e xtraction
Prises de sortie
Pour le réglage de transition 2 voies
3 paires
2 paires
1 paire
Pour le réglage de transition 3 voies
3 paires
2 paires
1 paire
(B)
Plaque d'assemblage
(D)
Faisceau de fils
REAR : Sortie arrière
FRONT : Sortie avant
SW : Sortie de caisson de grave
FRONT : Sortie avant
REAR/SW : Sortie arrière/caisson de grave
REAR/SW : Sortie arrière/caisson de grave
REAR : Sortie de l'enceinte des aigus
FRONT : Sortie de l' e nceinte des médiums
SW : Sortie de l' e nceinte des graves
FRONT : Sortie de l' e nceinte des médiums
REAR/SW : Sortie de l' e nceinte des graves
REAR/SW : Sortie de l' e nceinte des graves
